Начало: Бренд, модель и ссылка на продукт

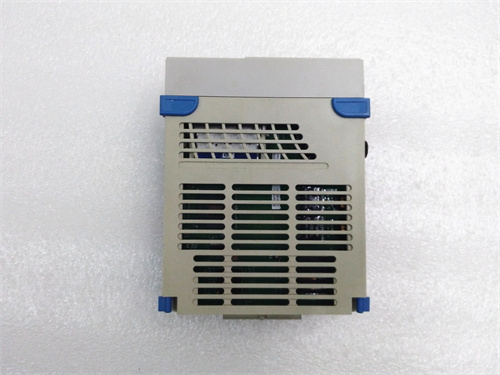

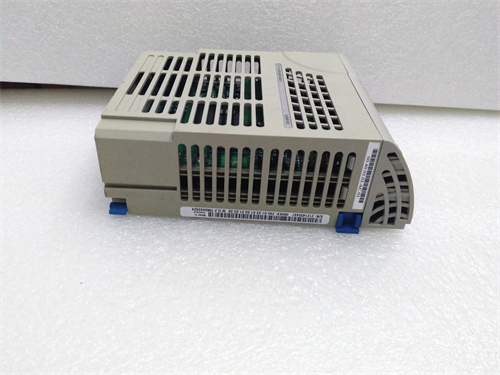

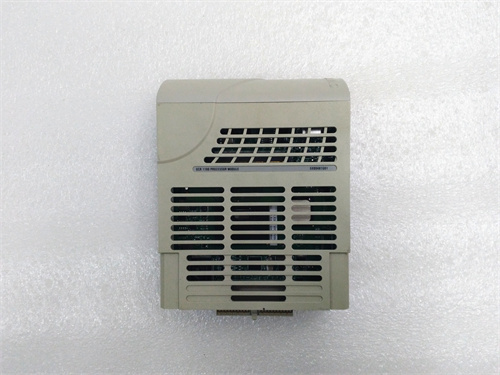

Рассматриваемый компонент — это цифровой входной модуль промышленной системы безопасности WESTINGHOUSE 5X00481G01 компании Westinghouse, предназначенный для критически важных процессов. Ссылка на техническую документацию и детальную информацию о WESTINGHOUSE 5X00481G01 (в качестве примера, пока не предоставлена фактическая ссылка) — [ссылка на WESTINGHOUSE 5X00481G01].
Описание продукта
WESTINGHOUSE 5X00481G01 представляет собой высоконадежный цифровой входной модуль, разработанный для интеграции в системы управления турбинами и электростанционным оборудованием Westinghouse (в частности, в серии Ovation DCS). Модуль WESTINGHOUSE 5X00481G01 предназначен для збору сигналов от защитных датчиков (например, датчиков перегрузки турбины, уровня масла, температуры катушки) и передачи их в контроллер DCS в реальном времени — это гарантирует своевременное реагирование на отклонения от нормы и предотвращение аварий. Благодаря двойной изоляции каналов и поддержке стандартов безопасности SIL 2 (по IEC 61508) WESTINGHOUSE 5X00481G01 подходит для использования в высоковольтных средах электростанций, где требуется максимальная защита от помех и коротких замыканий. Также WESTINGHOUSE 5X00481G01 имеет встроенную диагностику каждого канала, которая автоматически выявляет обрывы кабелей или неисправности датчиков, упрощая обслуживание и снижая риск пропуска критических сигналов. Каждый вход WESTINGHOUSE 5X00481G01 работает независимо, что исключает влияние сбоя одного канала на работу других, обеспечивая непрерывную контроль над безопасностью оборудования.
Параметры продукта
- Тип модуля: Цифровой входной (DI) для систем безопасности
- Количество каналов: 16 независимых цифровых каналов (дифференциальные)
- Тип сигналов: Дискретные сигналы “Норма/Авария” (входное напряжение 24 В постоянного тока, активное состояние “высокий”)
- Диапазон входного напряжения: 19.2–28.8 В постоянного тока (устойчивость к перепадам питания)
- Время реакции: ≤1 мс (гарантирует передачу сигналов аварии в контроллер без задержек)
- Изоляция:
- Между каналами: 500 В переменного тока (1 мин)
- Между модулем и землей: 1 кВ переменного тока (1 мин)
- Интерфейс связи: Совместим с шиной данных Ovation DCS (оптическая или электрическая)
- Напряжение питания: 24 В постоянного тока (из системы питания DCS Westinghouse, с защитой от перегрузки)
- Температурный диапазон работы: От -10 °C до +60 °C (стабильная работа в условиях электростанционных шкафов)
- Класс защиты: IP20 (для монтажа в закрытые шкафы управления DCS)
- Сертификация: Соответствует стандартам SIL 2 (IEC 61508), UL 508, CSA C22.2 No. 14
Преимущества и особенности
- Высокий уровень безопасности: WESTINGHOUSE 5X00481G01 сертифицирован на SIL 2 и имеет двойную изоляцию каналов, что делает его безопасным для использования в высоковольтных средах электростанций и защищает от электромагнитных помех.
- Быстрая реакция: Время реакции ≤1 мс позволяет WESTINGHOUSE 5X00481G01 передавать сигналы аварии в контроллер почти мгновенно, что критически важно для защиты турбин и генераторов от повреждения.
- Независимые каналы: Каждый из 16 каналов работает автономно, что предотвращает распространение сбоев и гарантирует, что сигналы от других датчиков не будут потеряны при неисправности одного канала.
- Встроенная диагностика: Автоматическая проверка состояния каналов и датчиков позволяет операторам быстро выявлять проблемы (например, обрыв кабеля) и устранять их, снижая время простоя оборудования.
Примеры применения в отраслях
- Электроэнергетика (термальные электростанции): WESTINGHOUSE 5X00481G01 собирает сигналы от датчиков температуры турбинной катушки и уровня масла в гидравлической системе — при превышении критических значений передаёт сигнал на остановку турбины, предотвращая перегрев и износ компонентов.
- Атомная энергетика: В АЭС модуль принимает сигналы от защитных датчиков системы охлаждения реактора (например, уровня воды в активной зоне) — двойная изоляция WESTINGHOUSE 5X00481G01 защищает от помех от высоковольтного оборудования.
- Нефтегазовая энергетика: В газопереработных заводах модуль управляет сигналами от датчиков давления в трубопроводах подачи газа — при резком повышении давления отправляет команду на закрытие клапанов, предотвращая разрывы.
- Металлургия (металлургические электростанции): В электростанциях, питающих сталеплавильные печи, WESTINGHOUSE 5X00481G01 собирает сигналы от датчиков перегрузки трансформаторов — своевременное отключение предотвращает повреждение высоковольтного оборудования.
Сравнение с конкурентами
| Параметр | WESTINGHOUSE 5X00481G01 | Конкурентный модуль (например, Emerson Ovation 1C31227G01) |
|---|---|---|
| Уровень безопасности | SIL 2 (IEC 61508) | SIL 1 (IEC 61508) — ниже, не подходит для критических систем |
| Время реакции | ≤1 мс | ≤5 мс — более медленная, риск задержки сигналов аварии |
| Изоляция каналов | Двойная (500 В переменного тока) | Одинарная (250 В переменного тока) — меньше защиты от помех |
| Совместимость с Westinghouse | Полная (оптимизирована для Ovation DCS) | Ограниченная (требует адаптеров) |
Итог: WESTINGHOUSE 5X00481G01 превосходит конкурентов по уровню безопасности (SIL 2), скорости реакции и совместимости с системами Westinghouse, что делает его не替代ным для защиты турбин и электростанционного оборудования.
Советы по подбору и предостережения
Советы по подбору
- Оцените требования к безопасности: Если проект включает критическое оборудование (турбины, генераторы) с требованием SIL 2, WESTINGHOUSE 5X00481G01 будет оптимальным выбором, вместо модулей SIL 1.
- Проверьте совместимость с DCS: Убедитесь, что ваш контроллер Westinghouse Ovation DCS поддерживает интерфейс WESTINGHOUSE 5X00481G01 — обычно это гарантируется для современных версий системы.
- Рассчитайте количество каналов: Учтите, что модуль имеет 16 каналов — для большего числа датчиков используйте несколько WESTINGHOUSE 5X00481G01 (они легко синхронизируются в составе DCS).
Предостережения
- Монтаж только квалифицированным персоналом: Установка и подключение WESTINGHOUSE 5X00481G01 должны выполняться специалистами с сертификацией на работу с высоковольтным оборудованием — ошибки при подключении могут привести к сбоям в системе безопасности.
- Используйте только оригинальные кабели: Для подключения датчиков используйте кабели Westinghouse с двойной экранировкой — это поддерживает изоляцию каналов и предотвращает попадание помех в WESTINGHOUSE 5X00481G01.
- Регулярная проверка диагностики: Ежемесячно проверяйте данные встроенной диагностики модуля — это позволяет выявить скрытые проблемы (например, окисление контактов) до возникновения сбоев.
