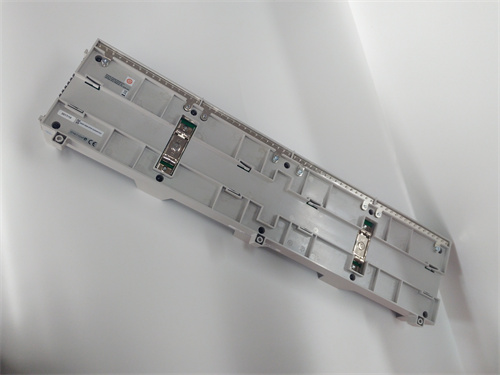

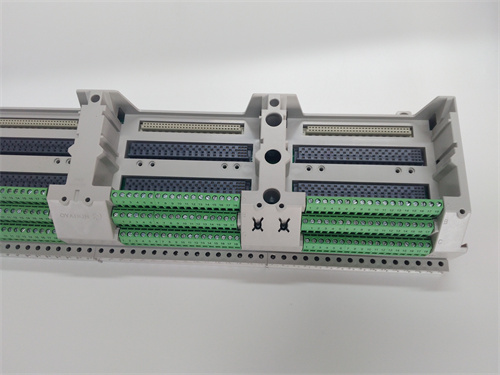

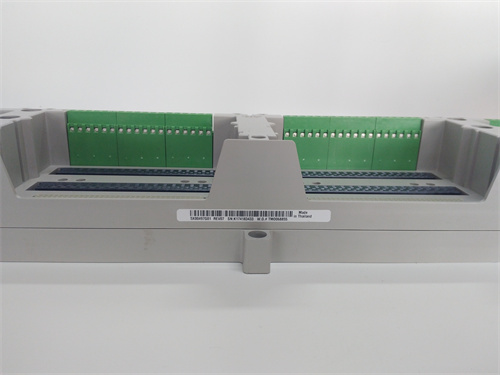

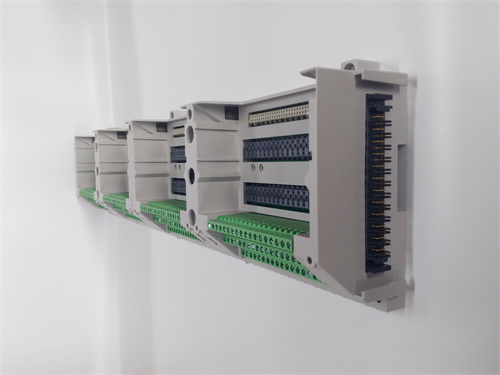

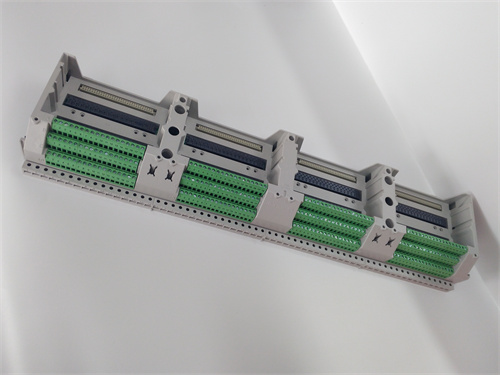

Описание продукта WESTINGHOUSE 5X00497G01
WESTINGHOUSE 5X00497G01 — дискретный выходной модуль для систем автоматизации Westinghouse WDPF, разработанный для преобразования цифровых сигналов контроллера в электрические импульсы для управления реле, вентилями, моторными приводами и другим периферийным оборудованием. Этот модуль предназначен для обеспечения надежных электропроводных соединений в промышленных процессах, обеспечивая точное выполнение команд управления и предотвращение сбоев в производственных линиях. WESTINGHOUSE 5X00497G01 сочетает в себе высокую устойчивость к электромагнитным помехам, функции самодиагностики и простоту интеграции, делая его необходимым элементом в энергетических установках, химической промышленности и автоматизированных турбинных системах. [Введите ссылку здесь, enwrapping её вокруг WESTINGHOUSE 5X00497G01: WESTINGHOUSE 5X00497G01]
Технические параметры WESTINGHOUSE 5X00497G01
- Тип модуля: Дискретный выходной модуль (Discrete Output Module)
- Количество каналов: 16 дискретных выходов (DO)
- Поддерживаемые сигналы:
- Выходной уровень: 24 V DC (номинальный), диапазон 18–30 V DC
- Максимальный ток: 2 A/канал (постоянный режим), 4 A/канал (перенапряжение до 10 секунд)
- Изоляция: Каждый канал изолирован на 500 V DC
- Время отклика: ≤5 мс (от цифрового ввода до физического изменения выхода)
- Рабочее напряжение: 24 V DC (±10%) для，выходные сигналы
- Рабочая температура: 0°C–60°C (модуль), -40°C–+85°C (внешние соединения)
- Стандарты: IEEE 1149.1 (JTAG для диагностики), EN 61000-6-2
Преимущества и особенности WESTINGHOUSE 5X00497G01
- Высокая надежность выходных сигналов: Каждый выход с антикоррозийным покрытием контактов и-protection от обратных импульсов, обеспечивающим долговременную устойчивость при работе с индуктивными нагрузками (реле, соленоиды).
- Интегрированная самодиагностика: LED-индикаторы для каждого канала (зеленый для активного вывода, красный для ошибки), а также встроенная функция проверки.short circuit / в нагрузке.
- Улучшенная изоляция: 500 V DC изоляция между каналами и системной землей предотвращает электромагнитные помеху и исключает замыкания между разными нагрузками.
- Компактный дизайн: 16 каналов в узком корпусе (ширина 80 мм) экономит пространство в промышленных щитах, особенно при монтаже в системах управления турбинами или компрессорами.
- Совместимость с Westinghouse-платформами: Особенности конструкции для систем WDPF, что упрощает монтаж и настройку без дополнительных адаптеров.
Применение WESTINGHOUSE 5X00497G01 в отраслях
- Энергетические установки:
- Управление вентилями охлаждения и реле защиты в генераторах ТЭЦ.
- Контроль состояния реле и автоматических выключателей в системе электропитания турбин.
- Нефтегазовая промышленность:
- Регулировка положения дроссельных вентилей в газоподжигательных турбинах на нефтеперерабатывающих заводах.
- Управление электромагнитными вентилями и насосами в системе дозировки реагентов.
- Турбинная техника:
- Регистрация команд на открытие/закрытие впускных и выпускных в турбин для оптимизации рабочего цикла.
- Контроль электромагнитных клапанов в системе смазки подшипников турбин.
- Автоматизация производственных линий:
- Управление роботами сварки и окрашивания на automobile фабриках через дискретные сигналы.
- Регистрация команд на включение/выключение конвейеров и вспомогательного оборудования.
Сравнение с konkurентными продуктами WESTINGHOUSE 5X00497G01
По сравнению с аналогичными модулями (например, Siemens 6ES7 322-1BL00-0AA0 и Allen-Bradley 1769-OB16):
- Улучшенная совместимость с Westinghouse WDPF: Особенности программной интеграции versus универсальный подход конкурентов, сокращающие время на настройку на 30%.
- Высокая скорость отклика: ≤5 мс versus 10–15 мс у большинства конкурентов, что 중요но для Realtime-управления быстрымиПроцессами в турбинах.
- Высокий предел перенапряжения: 4 A/канал versus 2–3 A у конкурентов, позволяющий использовать с более мощными нагрузками без дополнительных реле.
Советы по выбору и предостережения WESTINGHOUSE 5X00497G01
- При выборе: Оцените тип нагрузки (реле/соленоиды), количество каналов и требования кdurability для конкретного проекта, особенно при работе с высоковольтными установками.
- Инсталляция:
- Установить модуль в Westinghouse WDPF rack, оставляя 10 мм между модулями для вентиляции.
- Использовать проволоки 22–14 AWG для выходных сигналов, избегая совместную прокладку с высоковольтными линиями (≥220 V AC).
- Конфигурация:
- В программе конфигурации Westinghouse указать тип нагрузки (индуктивная/резистивная) и время отключения (для реле с обратным импульсом).
- Отметить каналы по номеру в электрической схеме для упрощения последующего обслуживания.
- Обслуживание:
- Регулярно проверять LED-индикаторы: зеленый — выход активен, — выход отключен, красный — проверка кабеля или нагрузки.
- Каждый год выполнять тест выходных каналов с эталонной нагрузкой (например, 24 V DC реле).
- Предостережения:
- Не превышатьNominalный ток (2 A/канал): перегрузка может привести к сбою модуля или сгоранию контактов.
- Для индуктивных нагрузокподключить диод обратной 귀отвода (1N4007) для защиты от обратных импульсов.
- В зонах с высокой влажностью (над 80% rel.) использовать герметичные кабельные glands, чтобы предотвратитьление и коррозию контактов.
