Описание продукта

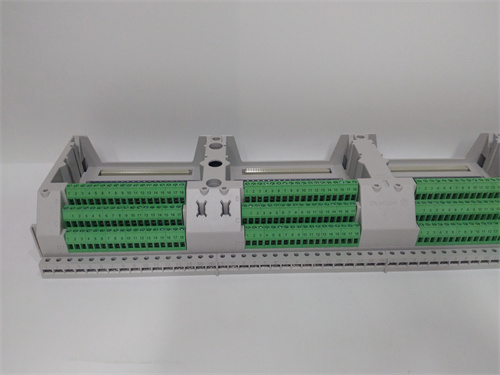

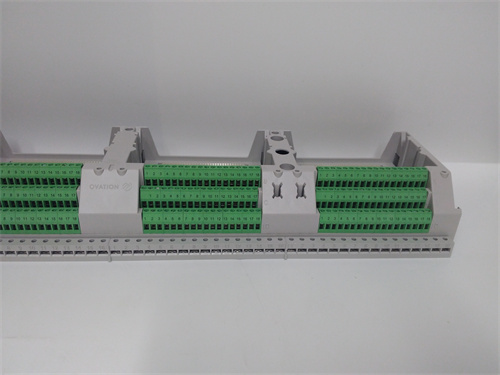

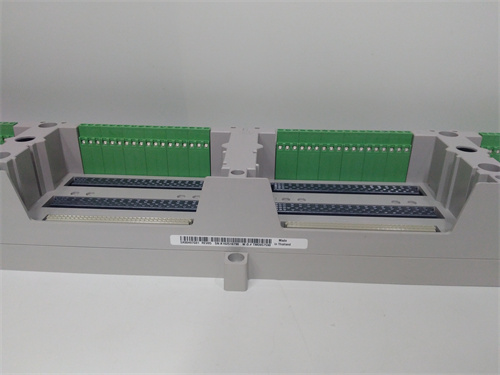

Основным объектом рассмотрения является аналоговый выходной модуль для систем автоматизации энергетических объектов WESTINGHOUSE 5X00497G01 — ключевой компонент, разработанный компанией Westinghouse для передачи аналоговых команд от контроллеров DCS Westinghouse Ovation к исполнительным механизмам (регулирующие клапаны, дроссели скорости, приводы насосов) в турбинных установках, котлах и генераторных комплексах ТЭЦ, ГЭС и атомных электростанций. Продукт WESTINGHOUSE 5X00497G01 относится к серии высокоточных модулей I/O Westinghouse, специализирующихся на работе в суровых условиях энергетики (высокая температура, вибрации, электромагнитные помехи), где требуется микронная точность передачи сигналов и высокая отказоустойчивость — критично для стабильного регулирования технологических параметров (давление пара, скорость турбины, уровень воды в котле) и предотвращения аварий.
Благодаря 8 независимым аналоговым выходам и высокой разрядности ЦАП (16 бит), WESTINGHOUSE 5X00497G01 обеспечивает передачу сигналов с точностью ≤0,1 % от полного диапазона — это критично для дросселей скорости турбин, где даже малое отклонение команды (например, ±0,5 % от номинального значения) может привести к колебаниям скорости ротора и снижению эффективности энергопроизводства. Особенно важно отметить, что WESTINGHOUSE 5X00497G01 разработан под шину связи DCS Westinghouse Ovation — он полностью соответствует требованиям к синхронности и сигнальной чистоте этой системы, что исключает несовместимость и гарантирует задержку передачи команды ≤10 мс.
Кроме того, WESTINGHOUSE 5X00497G01 поддерживает настраиваемые диапазоны выходных сигналов (4–20 мА, 0–10 В) для каждого канала, что позволяет адаптировать модуль к типу исполнительного механизма — например, для электроприводов клапанов используют токовый сигнал 4–20 мА (устойчивый к помехам на длинных кабелях), а для регулирующих дросселей — напряжный сигнал 0–10 В (для быстрой реакции). Детальную информацию о технических характеристиках и правилах монтажа можно найти на официальной странице: WESTINGHOUSE 5X00497G01.
Особенно ценным преимуществом WESTINGHOUSE 5X00497G01 является его соответствие стандартам безопасности SIL 2 (IEC 61508) и PL d (EN ISO 13849-1) — это делает модуль подходящим для систем защиты энергетических установок, где ошибка в передаче команды может привести к разрушению оборудования или опасности для персонала. Кроме того, модуль устойчив к химическим веществам (масла, смазки, промышленные растворы), что расширяет его применение в агрессивных средах турбинных помещений.
Параметры продукта
Параметры WESTINGHOUSE 5X00497G01 оптимизированы для надежной передачи аналоговых команд в системах DCS Westinghouse Ovation, основные из них включают:
- Конфигурация выходов: 8 независимых аналоговых выходных каналов, с индивидуальной настройкой диапазона сигнала и защитой.
- Поддерживаемые типы выходных сигналов:
- Токовые: 4–20 мА (двухпроводная схема, максимальная нагрузка 500 Ом);
- Напряжевые: 0–10 В (максимальная нагрузка 10 кОм);
- Диапазоны настраиваемые: Поддержка пользовательских диапазонов (например, 0–20 мА, 2–10 В) через ПО DCS Ovation.
- Характеристики ЦАП:
- Разрядность: 16 бит — обеспечивает высокую точность передачи;
- Точность сигнала: ≤0,1 % от полного диапазона (в диапазоне температур 0 °C–+55 °C);
- Линейность: ≤0,05 % — минимальное отклонение фактического выхода от теоретической прямой;
- Уровень пульсаций : ≤10 мВpp — низкий уровень искажений, не влияет на работу исполнительных механизмов.
- Динамические характеристики:
- Время перехода (0–100 % диапазона): ≤10 мс — быстрая реакция на изменение команды от контроллера;
- Задержка передачи: ≤5 мс — гарантирует синхронность работы с другими модулями I/O.
- Электрические параметры:
- Напряжение питания: 24 В ПС (диапазон 19,2–28,8 В ПС), получаемое из шкафной системы DCS Ovation;
- Потребляемый ток: ≤200 мА (без нагрузки) / ≤500 мА (при максимальной нагрузке на все каналы);
- Изоляция: ≥100 МОм (при 500 В ДС) — защита от ного тока и межканального замыкания.
- Операционная характеристика:
- Диапазон рабочих температур: -40 °C до +70 °C — устойчивость при экстремальных климатических условиях;
- Устойчивость к вибрациям: До 5 g (диапазон частот 10–2000 Гц);
- Устойчивость к ударным нагрузкам: До 50 g (время воздействия 11 мс);
- Класс защиты: IP20 — для монтажа в закрытых шкафах DCS, защищенных от пыли и влаги.
- Совместимость: Полностью совместим с DCS Westinghouse Ovation (все поколения) и модулями I/O серии Westinghouse 5X (например, 5X00058G01).
Преимущества и особенности
WESTINGHOUSE 5X00497G01 имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Сверхвысокая точность и стабильность сигнала: 16-битная ЦАП и точность ≤0,1 % делают WESTINGHOUSE 5X00497G01 идеальным для регулировки критических параметров энергетических установок — например, при управлении дросселями скорости паровой турбины (диапазон 0–3000 об/мин), модуль гарантирует отклонение команды ≤3 об/мин, что поддерживает стабильную мощность генерации и снижает выбросы.
- Индивидуальная настройка диапазонов сигнала: Возможность выбора токового (4–20 мА) или напряжного (0–10 В) сигнала для каждого канала позволяет адаптировать WESTINGHOUSE 5X00497G01 к разным типам исполнительных механизмов — не требуется дополнительные преобразователи, что сокращает сложность схем и снижает затраты.
- Устойчивость к экстремальным условиям и помехам: Работа в диапазоне температур -40 °C–+70 °C, защита от вибраций (5 g) и низкий уровень пульсаций (≤10 мВpp) делают WESTINGHOUSE 5X00497G01 подходящим для установки в турбинных помещениях или холодных энергетических цехах — в отличие от стандартных аналоговых модулей, которые выходят из строя при температурных экстремумах или электромагнитных помехах.
- Соответствие стандартам безопасности SIL 2: Класс безопасности SIL 2 гарантирует, что WESTINGHOUSE 5X00497G01 надежно работает в системах защиты энергетических установок — команды передаются без искажений даже при кратковременных сбоях в сети, что критично для аварийной остановки турбины при перескоке скорости.
- Детальная диагностика в реальном времени: Модуль автоматически собирает данные о состоянии каждого выхода (ток, напряжение, наличие перегрузки) и передает их в DCS Westinghouse Ovation — операторы могут отслеживать неполадки (например, разрыв кабеля к исполнительному механизму) и устранять их без остановки системы, снижая риск аварий.
Примеры применения в отраслях
WESTINGHOUSE 5X00497G01 широко используется в энергетических отраслях для управления исполнительным оборудованием:
- Теплоэлектростанции (ТЭЦ): В котло-турбинных блоках мощностью 1000 МВт — WESTINGHOUSE 5X00497G01 отправляет токовые сигналы 4–20 мА на электроприводы регулирующих клапанов подачи пара. При изменении требования к мощности контроллер DCS Ovation корректирует команду, а модуль передаёт её с точностью ≤0,1 %, поддерживая стабильное давление пара в камере сжигания.
- Гидроэлектростанции (ГЭС): В системах управления гидротурбинами — модуль передаёт напряжные сигналы 0–10 В на приводы ворот турбины. При изменении уровня воды в водохранилище WESTINGHOUSE 5X00497G01 корректирует положение ворот, регулируя расход воды и мощность генерации, а быстрая время перехода (≤10 мс) предотвращает колебания скорости ротора.
- Атомные электростанции: В системах контроля реакторных установок — модуль отправляет токовые сигналы 4–20 мА на приводы защитных шторок и дросселей подачи топлива. Соответствие стандарту SIL 2 гарантирует, что команды передаются надежно даже при электромагнитных помехах от реакторного оборудования, обеспечивая безопасность реактора.
- Распределительные подстанции: В системах регулировки напряжения трансформаторов — WESTINGHOUSE 5X00497G01 управляет приводами τάборе трансформатора через сигналы 4–20 мА. При колебании входного напряжения модуль быстро корректирует положение τάбора, поддерживая выходное напряжение в допустимом диапазоне (±5 % от номинального).
Сравнение с конкурентами
Сравним WESTINGHOUSE 5X00497G01 с аналогичными аналоговыми выходными модулями Siemens S7-400 SM 432 и ABB AO810:
| Параметр | WESTINGHOUSE 5X00497G01 | Siemens S7-400 SM 432 (6ES7432-1HF00-0AB0) | ABB AO810 |
|---|---|---|---|
| Количество выходов | 8 | 8 | 8 |
| Разрядность ЦАП | 16 бит | 14 бит | 15 бит |
| Точность сигнала | ≤0,1 % от диапазона | ≤0,2 % от диапазона | ≤0,15 % от диапазона |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В (индивидуально) | 4–20 мА, 0–10 В (группово) | 4–20 мА, 0–10 В (группово) |
| Время перехода | ≤10 мс | ≤20 мс | ≤15 мс |
| Операционная температура | -40 °C до +70 °C | 0 °C до +60 °C | -40 °C до +70 °C |
| Класс безопасности | SIL 2, PL d | SIL 1, PL c | SIL 1, PL c |
| MTBF (часов) | >180 000 | ~150 000 | ~160 000 |
Преимущество WESTINGHOUSE 5X00497G01 — более высокая разрядность ЦАП, лучшая точность сигнала, индивидуальная настройка типов сигнала и соответствие более высоким классам безопасности (SIL 2/PL d). Для систем DCS Westinghouse Ovation в критических энергетических объектах (ТЭЦ, атомные электростанции) он является предпочтительным выбором, так как обеспечивает оптимальную совместимость и надежность. Несмотря на то, что ABB AO810 имеет схожий температурный диапазон, он уступает WESTINGHOUSE 5X00497G01 по точности и гибкости настройки.
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените тип DCS и требуемую точность: Если вы используете DCS Westinghouse Ovation и нуждаетесь в точности передачи сигнала ≤0,1 % (например, регулировка турбин, реакторных установок), WESTINGHOUSE 5X00497G01 — идеальный выбор. Для систем Siemens S7-400 или ABB 800xA лучше выбрать модули соответствующих брендов (SM 432, AO810).
- Проверьте тип исполнительных механизмов: Если ваши механизмы требуют индивидуальной настройки сигнала (некоторые — 4–20 мА, другие — 0–10 В), WESTINGHOUSE 5X00497G01 подходит «из коробки». Для механизмов с унифицированным сигналом можно выбрать модули с групповой настройкой.
- Учтите условия эксплуатации: Для объектов с температурными колебаниями -40 °C–+70 °C (турбинные помещения) WESTINGHOUSE 5X00497G01 или ABB AO810 подходят — Siemens SM 432 не поддерживает температуры ниже 0 °C.
Меры предосторожности
- Монтаж и калибровка: Устанавливайте WESTINGHOUSE 5X00497G01 только сертифицированными инженерами Westinghouse, следуя руководству по эксплуатации (доступно на WESTINGHOUSE 5X00497G01) — калибруйте модуль перед первой установкой и раз в 2 года с использованием эталонного генератора сигналов (например, Fluke 7250). Не превышайте максимальную нагрузку на каналы (500 Ом для 4–20 мА), это приведет к перегреву и повреждению ЦАП.
- Защита кабелей: Используйте экранированные кабели для подключения исполнительных механизмов к WESTINGHOUSE 5X00497G01 — это снижает влияние электромагнитных помех от силовых цепей турбины (≥1000 В АС). Разделяйте сигнальные кабели от силовых на расстоянии не менее 2 метров.
- Периодическая диагностика: Ежегодно проверяйте каждый канал через DCS Westinghouse Ovation — сравнивайте фактический выходной сигнал с командой контроллера. При отклонении >0,2 % выполните перекалибровку или замените модуль.
