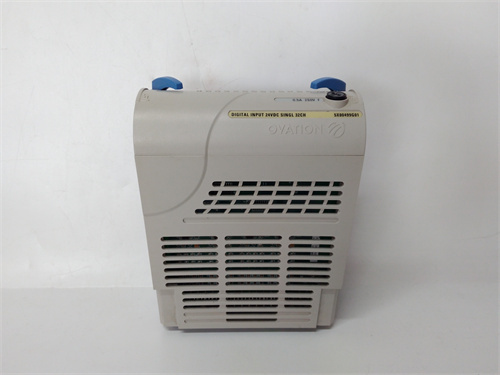

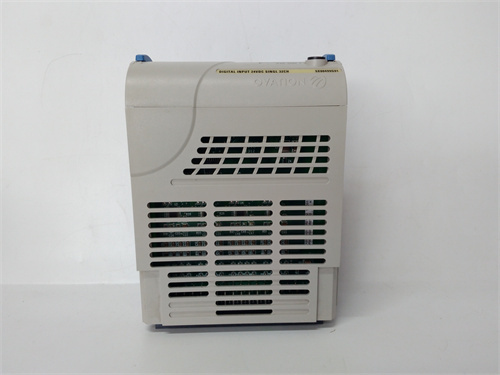

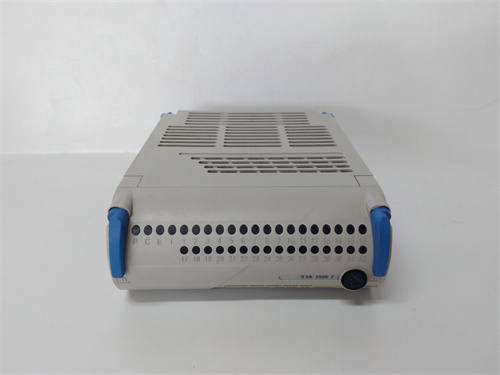

WESTINGHOUSE 5X00499G01

Описание

Описание продукта

Параметры продукта

• Тип компонента: Модуль последовательных интерфейсов Westinghouse Ovation, предназначенный для коммуникации контроллеров с периферией и системами SCADA в энергетических и критических промышленных системах.
• Технические параметры интерфейсов:
  • Последовательные порты: 2 независимых порта (настраиваемые как RS-232, RS-422 или RS-485 через ПО) — гибкость для подключения различных устройств;
  • Поддерживаемые протоколы: Modbus RTU, Westinghouse Proprietary Protocol (специальный протокол для связи с оборудованием Westinghouse), DNP3.0 — для интеграции с оборудованием разных брендов и системами мониторинга;
  • Скорости передачи данных: От 300 бит/с до 115200 бит/с — настраиваемые в зависимости от требований системы;
  • Буферы передачи/приема: 512 байт на каждый порт — снижение нагрузки на контроллер и предотвращение потери данных при высокой интенсивности передачи;
  • Синхронизация: Поддержка сигналов синхронизации (RTS/CTS, DTR/DSR) для управления потоком данных.
• Электрические и защитные параметры:
  • Питание: Входное напряжение от шасси Westinghouse Ovation — 24 В ДС ± 15%; потребление энергии ≤ 4 Вт (при полной нагрузке);
  • Изоляция: Порт-к-порту и порт-к-системе питания — 500 В АС (1 минута); сопротивление изоляции ≥ 100 МОм — защита от электромагнитных помех и перепадов напряжения;
  • Защита портов: От электростатической разрядки (ESD) до ±15 кВ, от короткого замыкания (ограничение тока до 50 мА) — предотвращение повреждения интерфейсов;
  • Фильтрация сигналов: Встроенные цифровые фильтры низких частот (настраиваемые частоты от 1 Гц до 10 Гц) — для подавления помех от мощных двигателей и трансформаторов.
• Механические и эксплуатационные параметры:
  • Корпус: Металлический шасси Westinghouse Ovation (стандартная высота 3U); степень защиты IP20 (для монтажа в шкаф контроллера);
  • Габариты: Ширина 160 мм × глубина 220 мм × высота 130 мм; вес ≈ 2.0 кг;
  • Рабочая температура: 0 °C до +60 °C (оперативная); -40 °C до +85 °C (хранение);
  • Относительная влажность: 5%–95% (без конденсации);
  • Устойчивость к вибрациям: До 4 Г (10–500 Гц); удар resistance — до 15 Г (полусекундный импульс).
• Функции диагностики и управления:
  • Диагностика: Постоянная самодиагностика портов (состояние линии, наличие ошибок передачи); сигналы об ошибках передаются в контроллер Westinghouse для триггерирования алертов;
  • Управление: Через программное обеспечение Westinghouse Ovation Workbench — настройка протоколов, скоростей передачи и параметров защиты;
  • Логирование: Запись событий передачи данных (ошибки, подключения/отключение устройств) для последующего анализа.
• Совместимое оборудование:
  • Контроллеры Westinghouse: Ovation Controller, WDPF Distributed Processing Unit (DPU);
  • Периферия: Датчики давления Rosemount, серводрайверы GE, панели оператора Westinghouse, системы SCADA Siemens WinCC;
  • ПО конфигурации: Westinghouse Ovation Workbench, Westinghouse WDPF Configuration Studio.
• Соответствие стандартам: IEC 61000-6-2 (иммунитет к индустриальным помехам), CE (электромагнитная совместимость), UL 508 (промышленная безопасность), NRC (стандарты США по атомной энергетике), ISO 9001 (качество производства).

Преимущества и особенности

1. Высокая надежность коммуникации: WESTINGHOUSE 5X00499G01 с высокой изоляцией портов и защитой от ESD гарантирует стабильную передачу данных в суровых индустриальных условиях, что критично для непрерывной работы энергетических объектов (например, атомных электростанций, где остановка может привести к миллионным потерям).
2. Универсальность протоколов: Поддержка Modbus RTU, Westinghouse Proprietary Protocol и DNP3.0 делает WESTINGHOUSE 5X00499G01 совместимым с оборудованием разных брендов и системами SCADA, избегая необходимости покупки специализированных модулей для каждой коммуникационной задачи.
3. Отказоустойчивость: Металлический корпус, устойчивость к вибрациям и широкий диапазон рабочих температур обеспечивают работоспособность модуля в условиях длительной эксплуатации (24/7 режиме) без частых замен.
4. Легкая интеграция в системы Westinghouse: Нативная совместимость с контроллерами Ovation/WDPF и ПО Ovation Workbench упрощает конфигурацию, отладку и обслуживание, снижая риски ошибок при внедрении.

Примеры применения в отраслях

• Энергетика (атомные электростанции): Использование WESTINGHOUSE 5X00499G01 для связи контроллера Ovation с системами мониторинга параметров реактора — модуль передачи данных через RS-485 порты с скоростью 9600 бит/с, обеспечивая синхронизацию с датчиками температуры, давления и уровня воды. Защита от ESD и фильтрация сигналов предотвращают искажения данных от мощного оборудования.
• Энергетика (теплоэлектростанции на угле): Применение в системе связи контроллера WDPF DPU с серводрайверами котлов — WESTINGHOUSE 5X00499G01 передает команды на регулировку подачи угля через Modbus RTU протокол, а также получает данные о состоянии котлов через Westinghouse Proprietary Protocol. Буферы данных предотвращают потерю информации при высокой интенсивности передачи.
• Гидроэлектростанции: Интеграция в системы управления шлюзами и турбинами — модуль подключает датчики уровня воды через RS-422 порты и передавает данные в контроллер Ovation, а также отправляет команды на приводы шлюзов. Устойчивость к вибрациям позволяет монтировать модуль вблизи турбин.
• Тяжелая промышленность (крупные металлургические заводы): Использование WESTINGHOUSE 5X00499G01 для связи с системами SCADA Siemens WinCC — модуль преобразует сигналы от контроллера Westinghouse в формат DNP3.0, передавая данные о энергопотреблении плавильных печей в центральную систему мониторинга.

Сравнение с конкурентами

Рекомендации по выбору и меры предосторожности

• Рекомендации по выбору: При выборе убедитесь, что WESTINGHOUSE 5X00499G01 соответствует требованиям вашего энергетического объекта — количество портов (2), поддерживаемые протоколы (Modbus RTU/DNP3.0/Westinghouse Proprietary) и совместимость с контроллером Westinghouse (Ovation/WDPF). Для модернизации существующих систем Westinghouse этот модуль предпочтителен аналогам, благодаря нативной интеграции и высокой надежности. Также проверьте соответствие условиям эксплуатации (температура, вибрации) и требованиям безопасности энергетических объектов.
• Меры предосторожности:
  1. При подключении WESTINGHOUSE 5X00499G01 к периферии соблюдайте правильность разводки сигналов (TX/RX, GND) в зависимости от типа интерфейса (RS-232/422/485) — неправильное соединение может привести к неработоспособности портов или повреждению оборудования.
  2. Используйте только экранированные витые пары для подключения устройств через RS-422/485 порты в длинных линиях связи (более 10 метров) — это критично для снижения электромагнитных помех.
  3. Не превышайте максимальный ток защиты портов (50 мА) — перегрузка может привести к повреждению защитных цепей модуля.
  4. Регулярно проверяйте состояние контактов портов и кабелей — загрязнение или окисление контактов может привести к нестабильной передаче данных; выполняйте диагностику через ПО Ovation Workbench не реже 1 раза в год.
