Описание
Общее описание продукта

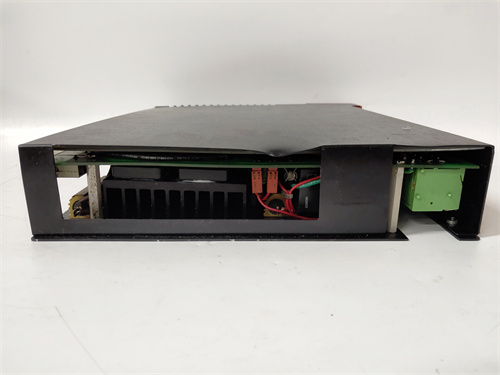

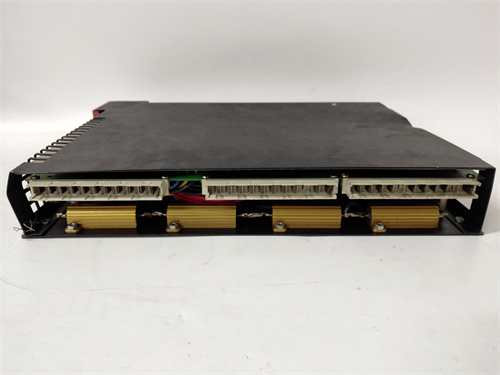

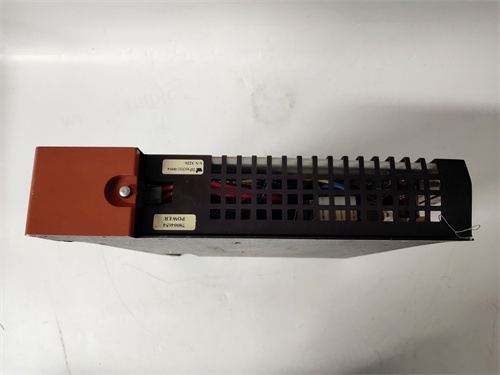

Основным объектом рассмотрения — WHEDCO 78004654 (ссылка на продукт: [вставить ссылку]). Это промышленный силовой модуль компании Whedco (специализирующейся на компонентах автоматизации для энергетики и тяжелой промышленности), разработанный для интеграции с контроллерами и системами управления силовыми нагрузками (электродвигатели, нагреватели, электроклапаны) в цехах металлургии, энергетики и нефтегазовой промышленности. WHEDCO 78004654 специализируется на регулировании мощности и коммутации высоковольтных нагрузок, обеспечивая стабильную работу оборудования при нестабильном электроснабжении и сильных электромагнитных помехах. Благодаря высокой нагрузочной способности, термостойкости и надежности, WHEDCO 78004654 стал ключевым компонентом в проектах, где отказ силового модуля может привести к остановке производства и серьезным экономическим потерям. Особенно ценной является его совместимость с популярными контроллерами Siemens, ABB и Allen-Bradley, что делает модуль универсальным для модернизации существующих установок без замены основного оборудования.
Технические параметры продукта
- Тип устройства: Силовой модуль коммутации и регулирования нагрузок (полупроводниковый, на ИGBT-транзисторах)
- Электрические характеристики:
- Номинальное напряжение: 380/400/415 В AC (трехфазное, 50/60 Гц)
- Номинальный ток: 50 А (постоянный), 75 А (кратковременный, до 30 секунд)
- Максимальная коммутационная мощность: 30 кВА (при 400 В AC)
- Тип коммутации: PWM (импульсно-широтное модуляция) для плавной регулировки мощности
- Регуляторные характеристики:
- Диапазон регулирования мощности: 0–100% (плавное включение/отключение нагрузки)
- Время реакции на изменение команды: ≤ 10 мс (для синхронной работы с контроллером)
- Коэффициент мощности (cosφ): ≥ 0,95 (при полной нагрузке)
- Защитные функции:
- Основные защиты: От перегрузки, короткого замыкания, перегрева, несимметричной нагрузки и перепадов напряжения
- Аварийные выходы: 2 релейных выхода (250 В AC / 30 В DC, 5 А) — для передачи сигналов об ошибке в контроллер
- Операционные условия:
- Рабочая температура: от -15 °C до +85 °C
- Влажность: До 90% (без конденсации)
- Устойчивость к вибрациям: 12 g (5–500 Гц) — согласно стандарту IEC 60068-2-6
- Устойчивость к электромагнитным помехам: Согласно CISPR 22 Class A (промышленные среды)
- Габаритные размеры: 200 мм × 250 мм × 100 мм (компактный дизайн для монтажа в распределительных щитах силового оборудования)
- Класс защиты: IP21 (защита от пыли и вертикальных струй воды — для монтажа в закрытых щитах цехов)
- Монтаж: DIN-рейковое крепление (совместимо с 35 мм стандартными рейками) или фланцевое крепление
- Коммуникационные интерфейсы: RS485 (Modbus RTU), Ethernet (Modbus TCP/IP) — для интеграции с контроллерами Siemens S7-1500, ABB AC800M
- Дополнительные функции: LED-индикаторы состояния (включение/ошибка/перегрев), встроенный термостат с охлаждением (пассивное или активное с вентилятором), защита от статического разряда (ESD ±8 кВ), сертификации CE, IEC 60947-4-3 (стандарты силовых модулей) и ISO 9001
Преимущества и особенности
- Высокая нагрузочная способность и плавная регулировка: С номинальным током 50 А и мощностью 30 кВА WHEDCO 78004654 эффективно управляет крупными силовыми нагрузками — например, на металлургическом заводе он регулирует мощность нагревательных элементов плавильной печи, обеспечивая плавное подогревание металла без перепадов температуры. PWM-коммутация предотвращает рывки тока, снижая износ оборудования и улучшая его срок службы.
- Термостойкость и устойчивость в суровых условиях: Работа в диапазоне температур -15 °C до +85 °C и встроенное охлаждение позволяют WHEDCO 78004654 эксплуатировать в цехах с высокой температурой (близко к нагревательным элементам) или на северных энергетических объектах (низкие зимние температуры). Защита от электромагнитных помех гарантирует стабильность работы вблизи мощных электродвигателей и трансформаторов.
- Универсальная совместимость с контроллерами: Поддержка протоколов Modbus RTU/TCP позволяет WHEDCO 78004654 интегрироваться с контроллерами разных брендов — например, в нефтегазовой промышленности он работает с Siemens S7-1500, а в энергетике — с ABB AC800M. Это исключает необходимость использования специализированных адаптеров, сокращая сложность системы и затраты на монтаж.
- Расширенная система защиты: Комплексная защита от перегрузки, короткого замыкания и перегрева автоматически отключает модуль при нештатных режимах — например, при коротком замыкании в цепи нагревателя WHEDCO 78004654 останавливает подачу тока за 5 мс, предотвращая повреждение самого модуля и нагрузки. Релейные аварийные выходы передают сигнал об ошибке в контроллер, позволяя операторам быстро реагировать.
- Простота обслуживания и диагностики: LED-индикаторы на корпусе модуля позволяют операторам быстро определить состояние (нормальная работа/перегрев/ошибка коммутации) без дополнительного оборудования. Пассивное охлаждение (в стандартном исполнении) или активное с вентилятором (в опционном) упрощает обслуживание — не требуется частая замена охлаждающих жидкостей или сложного обслуживания систем.
Случаи применения в отраслях
- Металлургия (плавильные печи): WHEDCO 78004654 регулирует мощность электродных нагревателей плавильной печи, интегрируясь с контроллером Siemens S7-1500. PWM-коммутация обеспечивает плавное подогревание стали до 1600 °C, а защита от перегрева предотвращает перегрузку нагревателей при нестабильном электроснабжении. Устойчивость к вибрациям 12 g гарантирует работу при работе смесительных механизмов печи.
- Энергетика (топливные склады ТЭЦ): Модуль управляет силовыми насосами и вентиляторами системы подачи топлива, передавая данные о состоянии в DCS Siemens PCS 7 через Modbus TCP/IP. WHEDCO 78004654 компенсирует перепады напряжения в сети, обеспечивая стабильную скорость насосов и предотвращая перекачивание избыточного топлива.
- Нефтегазовая промышленность (компрессорные станции): WHEDCO 78004654 управляет электродвигателями компрессоров газовых трубопроводов, интегрируясь с контроллером ABB AC800M. Плавная регулировка мощности позволяет адаптировать работу компрессоров к изменяющимся требованиям по давлению газа, а защита от короткого замыкания предотвращает остановку процесса перекачивания.
- Химическая промышленность (реакторные установки): Модуль регулирует мощность нагревательных элементов реакторов, где требуется точный контроль температуры (отклонение ≤ ±5 °C). WHEDCO 78004654 работает в условиях повышенной влажности (до 90%) и агрессивных газов, а встроенный термостат предотвращает перегрев при длительной работе.
Сравнение с конкурентами
В таблице ниже представлено сравнение WHEDCO 78004654 с аналогичными силовыми модулями:
| Параметр | WHEDCO 78004654 | Siemens 3RF2320-1AA04 | ABB PSR37-600-70 |
|---|---|---|---|
| Номинальный ток | 50 А (постоянный) | 45 А (постоянный) | 50 А (постоянный) |
| Максимальная мощность | 30 кВА | 27 кВА | 30 кВА |
| Коммутация | PWM | PWM | PWM |
| Протоколы связи | Modbus RTU/TCP | Profinet, Modbus | Modbus RTU/TCP |
| Рабочая температура | -15 °C до +85 °C | -10 °C до +80 °C | -10 °C до +85 °C |
| Цена (примерная) | Средняя | Высокая | Средняя–Высокая |
Ключевые различия: WHEDCO 78004654 выделяется более широким диапазоном рабочих температур (ниже нижняя граница -15 °C) и более доступной ценой по сравнению с аналогами Siemens и ABB. Siemens 3RF2320-1AA04 имеет меньше номинального тока, а ABB PSR37-600-70 — аналогичную спецификацию, но выше цену. Для проектов с требованиями к высокой нагрузочной способности, универсальной совместимости и экономичности WHEDCO 78004654 является оптимальным выбором, особенно для модернизации существующих установок с контроллерами разных брендов.
Советы по выбору
- Определите параметры нагрузки: Для силовых нагрузок с током ≤ 50 А (например, нагреватели, средние электродвигатели) WHEDCO 78004654 — идеальный выбор. Для нагрузок > 50 А используйте модули с большей мощностью или параллельно подключите несколько WHEDCO 78004654 (при наличии поддержки параллельного монтажа).
- Проверьте совместимость с контроллером: Если используется контроллер Siemens, ABB или Allen-Bradley, модуль через Modbus RTU/TCP автоматически интегрируется. Для контроллеров с другими протоколами (например, PROFINET без Modbus) проверьте наличие адаптеров или выберите специализированные модули.
- Учтите условия эксплуатации: В цехах с температурой < -10 °C (северные регионы) или > 80 °C (близко к нагревательным элементам) термостойкость WHEDCO 78004654 (-15 °C до +85 °C) гарантирует стабильность. Для стандартных условий (0 °C до +60 °C) можно рассмотреть более экономичные аналоги.
- Оцените требуемый тип коммутации: Если нужна плавная регулировка мощности (например, нагревательные процессы, регулировка скорости двигателей), PWM-коммутация WHEDCO 78004654 подходит лучше, чем модули с простой коммутацией на реле.
Меры предосторожности
- Подключите модуль согласно схеме: При монтаже строго соблюдайте полярность фаз (L1, L2, L3) и подключение нагрузки — неправильное соединение приведет к короткому замыканию и повреждению WHEDCO 78004654. Используйте кабели с сечением не менее 16 мм² для тока до 50 А.
- Отключите электроснабжение при обслуживании: Перед проверкой, заменой компонентов или очисткой модуля полностью отключите его от трехфазной сети и разрядите внутренние конденсаторы (дождитесь не менее 15 минут) — это предотвращает риск электротравмы.
- Регулярно проверяйте температуру и индикаторы: Каждый месяц контролируйте LED-индикаторы (зеленый — нормальная работа, желтый — перегрев, красный — ошибка) и измеряйте температуру корпуса (не должна превышать 85 °C). При перегреве проверьте состояние охлаждения (вентилятор, если используется) и уменьшите нагрузку при необходимости.
- Избегайте монтажа вблизи нагревательных элементов: 尽管 WHEDCO 78004654 работает до +85 °C, избегайте установки в непосредственной близости от нагревательных компонентов (печей, резисторов) — перегрев ускоряет износ ИGBT-транзисторов и снижает срок службы модуля.
- Используйте только оригинальные запчасти: При ремонте (например, замена термостата или вентилятора) используйте только оригинальные запчасти Whedco — неоригинальные аналоги не соответствуют требованиям к нагрузочной способности и термостойкости, что увеличивает риск аварий.
