Описание

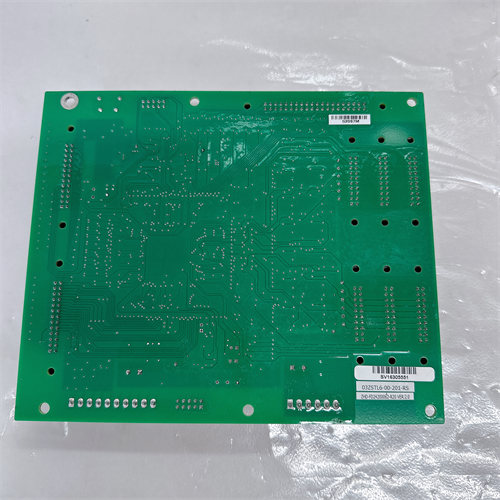

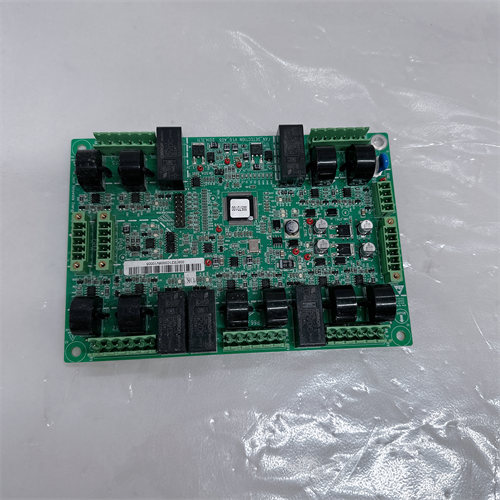

WINGREEN DUDT_DETECTION_V2.0_A01 03ZSTJ0-00-201-RS：Детальный обзор промышленного модуля детектирования сигналов

Технические параметры продукта

• Тип устройства: Промышленный модуль детектирования скорости изменения сигналов (DU/DT), предназначенный для мониторинга и защиты силовых цепей и технологических процессов.
• Параметры входных сигналов:
  • Тип входов: 4 аналоговых входных канала, поддерживающие сигналы 4–20 мА (токовые) или 0–10 В (напряжительные) — для измерения тока, напряжения, температуры или других параметров с возможностью быстрого изменения.
  • Разрешение входов: 16 бит — обеспечивает высокую точность измерения скорости изменения сигналов.
  • Диапазон детектирования DU/DT: Настраиваемый диапазон от 0.1 В/мс до 10 В/мс (для напряжительных сигналов) или 0.1 А/мс до 5 А/мс (для токовых сигналов) — адаптация к различным типам процессов и оборудованию.
  • Время отклика: ≤1 мкс — мгновенное выявление резких скачков параметров, критическое для защиты высокоскоростных электроприводов и силовых устройств.
• Параметры выходных сигналов:
  • Тип выходов: 2 цифровых выходных канала (DO, 24 ВDC, ток до 2 А) — для генерации аварийных команд (остановка оборудования, блокировка силовых цепей) или сигнализации; 1 аналоговый выходной канал (AO, 4–20 мА) — для передачи фактического значения скорости изменения сигнала в PLC/SCADA.
  • Логика выходов: Настраиваемая (нормально разомкнутая/замкнутая) — соответствие требованиям логики защиты системы.
• Коммуникационные параметры:
  • Протокол: RS-485 (указан в модели суффиксом “RS”), поддерживающий протокол Modbus RTU — для удаленной конфигурации, мониторинга статуса и передачи архивных данных.
  • Скорость передачи: Настраиваемая скорость от 9600 бод до 19200 бод — стабильная коммуникация в условиях промышленной помехи.
  • Интерфейс: Вынесенный разъем RS-485 с защитой от статического разряда (±15 кВ) — повышение надежности коммуникации.
• Электрические и эксплуатационные характеристики:
  • Питание: 24 ВDC (отредуплированное, допуск ±10%), потребляемая мощность ≤8 Вт при полной нагрузке.
  • Изоляция: Электрическая изоляция входов/выходов от шасси и между каналами ≥2 кВ АЦ (1 мин) — защита от электромагнитных помех (ЭМП), коротких замыканий и землетрясений.
  • Температурный диапазон эксплуатации: -20 °C — +65 °C (рабочий), -40 °C — +85 °C (хранилище); относительная влажность 5–95% (без конденсации).
  • Устойчивость к вибрации: До 3 Г (в диапазоне 10–500 Гц), соответствие требованиям EN 60068-2-6.
  • Класс защиты: IP20 (для монтажа в шкафу управления) или IP54 (при использовании дополнительной защиты для открытых установок).
• Конструкционные параметры:
  • Корпус: Металлический (алюминий с антикоррозийной обработкой), компактный дизайн для монтажа на DIN-рейку.
  • Габариты: 35 мм (ширина) × 100 мм (высота) × 120 мм (глубина) — удобство монтажа в стандартных шкафу управления.
  • Индикаторы: LED-индикаторы питания, активности коммуникации, аварийного состояния и статуса каждого входного канала — упрощение диагностики и мониторинга.

Преимущества и особенности

• Высокая скорость отклика и точность: Время отклика ≤1 мкс позволяет WINGREEN DUDT_DETECTION_V2.0_A01 03ZSTJ0-00-201-RS мгновенно выявлять даже самые быстрые скачки параметров (например, кратковременные замыкания в силовых цепях или сбросы напряжения в питающей сети), предотвращая повреждение дорогостоящего оборудования (инверторов, двигателей). 16-битное разрешение входов гарантирует высокую точность измерения скорости изменения сигналов, исключая ложные аварийные команды.
• Гибкость конфигурации и адаптация: Настраиваемый диапазон детектирования DU/DT (от 0.1 В/мс до 10 В/мс для напряжения, 0.1 А/мс до 5 А/мс для тока) позволяет адаптировать модуль к различным типам процессов — от деликатных лабораторных установок до мощных металлургических линий. Возможность выбора типа входных сигналов (4–20 мА / 0–10 В) расширяет область применения, позволяя мониторить разные параметры (ток, напряжение, температура, давление).
• Надежность и защита от помех: Высокая электрическая изоляция (≥2 кВ АЦ) и защита коммуникационного интерфейса от статического разряда (±15 кВ) делают WINGREEN DUDT_DETECTION_V2.0_A01 03ZSTJ0-00-201-RS устойчивым к агрессивным промышленным условиям — например, рядом с высоковольтным оборудованием, электродвигателями или трансформаторами. Работа в широком диапазоне температур (-20 °C — +65 °C) гарантирует стабильность в холодных цехах или жарких производственных помещениях.
• Интеграция с системами управления: Поддержка протокола Modbus RTU через интерфейс RS-485 обеспечивает бесшовную интеграцию WINGREEN DUDT_DETECTION_V2.0_A01 03ZSTJ0-00-201-RS с существующими PLC/SCADA системами (Siemens, ABB, Honeywell). Это позволяет удаленно настраивать пороги DU/DT, отслеживать статус модуля и собирать архивные данные о сбоях для последующего анализа и оптимизации обслуживания.
• Простота монтажа и обслуживания: Компактный дизайн и монтаж на DIN-рейку упрощают интеграцию в стандартные шкафы управления. LED-индикаторы статуса позволяют операторам быстро выявлять проблемы (аварийное состояние, отсутствие питания, сбой коммуникации), а удаленная конфигурация через Modbus RTU снижает потребность в физическом доступе к модулю, экономя время на обслуживании.

Примеры применения в отраслях

• Энергетика: Теплоэлектростанции (ТЭС) и распределительные сети — WINGREEN DUDT_DETECTION_V2.0_A01 03ZSTJ0-00-201-RS мониторит скорость изменения напряжения и тока в силовых цепях, питающих турбины и генераторы. При обнаружении резких скачков (например, из-за кратковременного замыкания или сброса нагрузки) модуль мгновенно генерирует команду на блокировку силовых устройств, предотвращая повреждение трансформаторов и инверторов. Данные о сбоях передаются в SCADA для анализа причин и оптимизации работы сети.
• Металлургическая промышленность: Линии прокатки и плавления металла — модуль мониторит скорость изменения тока в электродвигателях, приводящих рольганги и плавильные печи. Резкие скачки тока могут свидетельствовать о зажимании металла или деградации подшипников; WINGREEN DUDT_DETECTION_V2.0_A01 03ZSTJ0-00-201-RS обнаруживает такие изменения и отправляет команду на остановку линии, предотвращая поломку двигателя или повреждение продукции.
• Нефтегазовая промышленность: Компрессорные станции и трубопроводы — модуль контролирует скорость изменения давления газа в трубопроводах и тока в компрессорных двигателях. Резкое изменение давления может указывать на утечку или закупорку трубопровода, а скачок тока — на перегрузку компрессора. Модуль реагирует мгновенно, останавливая оборудование и сигнализируя об аварии, что снижает риск разрыва труб или повреждения компрессоров.
• Автомобильная промышленность: Тестовые стенды для электродвигателей и батарей EV — WINGREEN DUDT_DETECTION_V2.0_A01 03ZSTJ0-00-201-RS мониторит скорость изменения тока и напряжения в тестируемых компонентах. При превышении допустимых порогов DU/DT (например, при нестабильной заряде батареи или сбое двигателя) модуль останавливает тест, защищая стенд и тестируемое оборудование от повреждений. Данные о динамике сигналов используются для улучшения конструкции компонентов.
• Электронная промышленность: Линии производства силовых электроников (инверторы, преобразователи) — модуль контролирует скорость изменения напряжения в цепи испытания готовой продукции. Резкие скачки напряжения могут указывать на дефект компонента (например, поврежденный конденсатор или транзистор), и WINGREEN DUDT_DETECTION_V2.0_A01 03ZSTJ0-00-201-RS автоматически отсекает бракованную продукцию, повышая качество выпуска.

Сравнение с конкурентами

• Скорость отклика и точность: Время отклика ≤1 мкс превосходит параметры Siemens 3UF7901-0AA00-0 (≤5 мкс) и ABB RVC-12 (≤3 мкс), что делает WINGREEN DUDT_DETECTION_V2.0_A01 03ZSTJ0-00-201-RS более эффективным для защиты высокоскоростных устройств (инверторы, двигатели с высоким вращением). 16-битное разрешение обеспечивает более точное измерение по сравнению с Phoenix Contact MINI-PS (12-битное разрешение).
• Гибкость конфигурации: Настраиваемый диапазон DU/DT и поддержка разных типов входных сигналов (4–20 мА / 0–10 В) предоставляют большую адаптивность, чем ABB RVC-12 (фиксированный диапазон DU/DT) и Siemens 3UF7901-0AA00-0 (ограниченная поддержка входных сигналов). Это позволяет использовать модуль в более широком спектре приложений без необходимости замены компонентов.
• Интеграция и коммуникация: Поддержка Modbus RTU через RS-485 с защитой от статического разряда упрощает интеграцию с различными PLC/SCADA системами, в отличие от Phoenix Contact MINI-PS, который не имеет стандартного промышленного протокола и требует дополнительных адаптеров.
• Компактность и монтаж: Меньшие габариты (35×100×120 мм) и монтаж на DIN-рейку делают WINGREEN DUDT_DETECTION_V2.0_A01 03ZSTJ0-00-201-RS более удобным для установки в плотно заполненных шкафах, по сравнению с Siemens 3UF7901-0AA00-0 (большие габариты) и ABB RVC-12 (специальное крепление).

Советы по выбору и предостережения

• При выборе WINGREEN DUDT_DETECTION_V2.0_A01 03ZSTJ0-00-201-RS убедитесь, что диапазон детектирования DU/DT и тип входных сигналов соответствуют требованиям вашего оборудования (например, для мониторинга тока в двигателях выберите диапазон 0.1–5 А/мс, для напряжения — 0.1–10 В/мс). Для систем с высокими требованиями к безопасности проверьте совместимость выходных сигналов с аварийными цепями остановки.
• Монтаж и подключение: Устанавливайте модуль на DIN-рейку в шкафу управления с достаточным пространством для охлаждения (избегайте блокировки вентиляционных отверстий). При подключении входных сигналов используйте экранированные кабели, зазем
