Описание
Описание продукта WOODHEAD APPLICOM PCU1500S7PCI

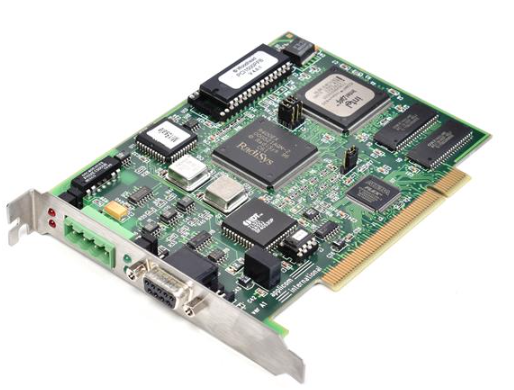

WOODHEAD APPLICOM PCU1500S7PCI — это промышленная карта расширения компании Woodhead, разработанная для интеграции ПК и рабочих станций с контроллерами Siemens S7 через протокол MPI/Profibus DP. Эта карта WOODHEAD APPLICOM PCU1500S7PCI обеспечивает высокоскоростную передачу данных между компьютером и системами автоматизации Siemens, что делает её идеальной для промышленных рабочих станций, серверов мониторинга и ПЛК-систем с требованиями к реальному времени. WOODHEAD APPLICOM PCU1500S7PCI поддерживает как классический MPI-интерфейс (для старых моделей S7-300/400), так и современный Profibus DP, что позволяет использовать её при модернизации предприятий с смесью старого и нового оборудования. Благодаря металлическому корпусу и защите от электромагнитных помех, WOODHEAD APPLICOM PCU1500S7PCI стабильно работает в условиях интенсивных вибраций и электрических помех, например, на металлургических заводах или в автопромышленных цехах. WOODHEAD APPLICOM PCU1500S7PCI оснащена программным обеспечением для настройки, что упрощает интеграцию в существующие системы. [Вставьте ссылку на продукт здесь, обернув её брендом и моделью: WOODHEAD APPLICOM PCU1500S7PCI]
Параметры продукта WOODHEAD APPLICOM PCU1500S7PCI
- Тип устройства: Промышленная PCI-карта для коммуникации с контроллерами Siemens S7.
- Характеристики коммуникации:
- Поддерживаемые протоколы: MPI (S7), Profibus DP (мастер/слейв).
- Интерфейс: 1 порт для подключения к шине MPI/Profibus.
- Скорость передачи: 9.6 кбит/с – 12 Мбит/с (настраиваемая).
- Максимальное количество узлов в сети: 32 устройства (Profibus DP).
- Технические характеристики карты:
- Форм-фактор: PCI (32-бит, 33 МГц).
- Совместимость с операционными системами: Windows (32/64-бит), Linux.
- Драйверы: Поддержка OPC Server, библиотек для разработки (C/C++, .NET).
- Электрические характеристики:
- Питание: Из PCI-слота (5 В, 3.3 В).
- Потребляемая мощность: <5 Вт.
- Характеристики работы:
- Корпус: Металлический с экранированием.
- Уровень защиты: IP20 (внутренний монтаж в системный блок).
- Температурный диапазон: 0°C – 60°C (рабочий), -40°C – 85°C (хранение).
- Устойчивость к вибрации: 5–500 Гц (амплитуда 1 g).
Преимущества и особенности WOODHEAD APPLICOM PCU1500S7PCI
- Специализированная интеграция с Siemens S7: WOODHEAD APPLICOM PCU1500S7PCI оптимизирована для работы с контроллерами S7-300/400/1200/1500, обеспечивая минимальную задержку передачи данных (<1 мс), что критично для реальных процессов, например, в регулировании температуры в металлургических печах.
- Совместимость с легаси-оборудованием: Поддержка MPI-интерфейса позволяет использовать карту с устаревшими моделями S7, не требую замены контроллеров при обновлении рабочих станций — это экономит средства на модернизации.
- Надежность в промышленных условиях: Металлическое экранирование и устойчивость к электромагнитным помехам делают WOODHEAD APPLICOM PCU1500S7PCI подходящей для установки в системные блоки на производственных линиях, где интенсивны электрические помехи от двигателей и трансформаторов.
- Гибкость в программировании: Доступ к низкоуровневым функциям протокола S7 через библиотеки разработчиков позволяет создавать индивидуальные решения для специфичных задач, например, для кастомных систем мониторинга в нефтегазовой промышленности.
Применение WOODHEAD APPLICOM PCU1500S7PCI в отраслях
- Автомобилестроение (линии сварки):
- Связь между рабочей станцией (с PCI-картой) и контроллерами S7-1500, регулирующими роботы сварщиков: WOODHEAD APPLICOM PCU1500S7PCI обеспечивает синхронизацию операций, предотвращая брак продукции.
- Металлургия ( прокатные линии):
- Передача данных от ПК-оператора к контроллерам S7-400, управляющим рольковыми станками: Карта гарантирует быстрое обновление параметров нагрева и скорости проката.
- Электроэнергетика (тепловые электростанции):
- Интеграция серверов мониторинга с системами управления S7-300: WOODHEAD APPLICOM PCU1500S7PCI обеспечивает контроль параметров котлов в реальном времени, предотвращая аварии.
Сравнение с конкурентами
По сравнению с аналогами (Siemens CP 5611, HMS Anybus PCI), WOODHEAD APPLICOM PCU1500S7PCI обладает:
- Лучшей оптимизацией для S7: Минимальная задержка <1 мс против 3–5 мс у конкурентов, критично для реального времени.
- Более широким спектром поддерживаемых контроллеров: Совместимость с как старыми (S7-300) так и новыми (S7-1500) моделями, в то время как многие конкуренты ограничиваются современными сериями.
- Надежностью в условиях помех: Металлическое экранирование против пластиковых корпусов у других карт, что важно для промышленных системных блоков.
Советы по выбору и предостережения
- Выбор: Рекомендуется для предприятий с оборудованием Siemens S7, нуждающихся в высокоскоростной интеграции ПК и контроллеров — автомобильное производство, металлургия, электроэнергетика. Оптимально сочетается с контроллерами S7-1200/1500 и промышленными ПК.
- Предостережения:
- Для WOODHEAD APPLICOM PCU1500S7PCI используйте только официальные драйверы от Woodhead, чтобы избежать конфликтов с операционной системой.
- Убедитесь, что слот PCI в системном блоке соответствует спецификации (32-бит, 33 МГц) — карта не работает с PCIe.
- Монтируйте системный блок с картой на расстоянии не менее 2 м от мощных двигателей, чтобы минимизировать вибрации и электромагнитные помехи.
- Обновляйте прошивку карты через утилиту Woodhead，чтобы поддерживать совместимость с новыми версиями контроллеров S7.
PCU1500S7PCI
