Описание

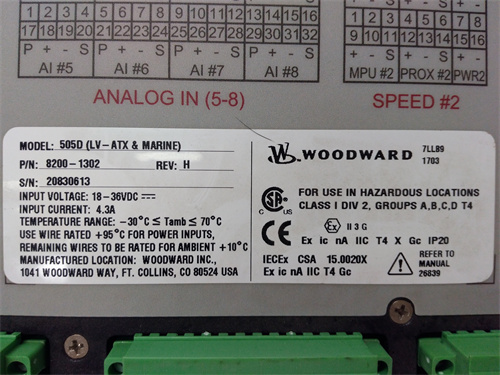

WOODWARD 505D 8200-1302 — это цифровой контроллер скорости и параллелизации для газовых и дизельных турбин, разработанный компанией Woodward для энергетических объектов, нефтегазовых комплексов и промышленных предприятий. Он специализируется на регулировке скорости вращения турбин, синхронизации с электросетью и защите от перегрузок, обеспечивая стабильную генерацию электроэнергии и безопасную эксплуатацию оборудования.
Описание продукта
WOODWARD 505D 8200-1302 относится к линейке контроллеров Woodward 505, ориентированных на решение задач управления средними и крупными турбинами (мощностью от 1 МВт до 100 МВт). Контроллер имеет двойную систему регулирования: по скорости (диапазон 0–10 000 об/мин, точность ±0.01%) и по нагрузке (активная мощность до 100 МВт), что позволяет адаптировать работу турбины к требованиям электросети или промышленного потребителя. Ключевая особенность WOODWARD 505D 8200-1302 — функция параллелизации с сетью: он автоматически синхронизирует частоту и напряжение генератора с параметрами электросети, плавно подключает нагрузку и поддерживает равномерное распределение мощности между несколькими генераторами.

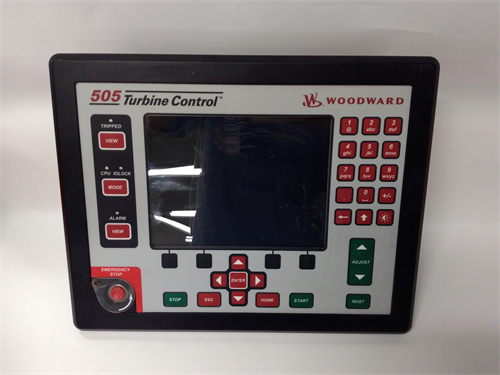

Контроллер WOODWARD 505D 8200-1302 оснащен комплексом защитных функций: защита от превышения скорости (overspeed trip), низкого油压，высокой температуры газов и низкого уровня масла. При возникновении аварии WOODWARD 505D 8200-1302 немедленно отправляет сигнал на закрытие топливных клапанов турбины, останавливает генератор и записывает событие в журнале аудита (до 500 записей с отметкой времени). Для удобства эксплуатации контроллер имеет локальный операторский панель с LCD-дисплеем и кнопками — операторы могут ручными задавать целевые значения скорости/нагрузки, просматривать параметры работы и сбрасывать аварийные сигналы.
В практическом применении WOODWARD 505D 8200-1302 часто используется в дизельных электростанциях (DEG) для управления турбинами дизельных генераторов (мощностью 10 МВт). При запуске контроллер регулирует скорость турбины до 1500 об/мин (для 50 Гц), синхронизирует генератор с сетью и плавно увеличивает нагрузку до номинального значения. При падении частоты сети ниже 49.5 Гц WOODWARD 505D 8200-1302 автоматически увеличивает подачу топлива, повышая мощность генератора и поддерживая стабильность частоты — критически важно для автономных электростанций, питающих удаленные промышленные объекты.
WOODWARD 505D 8200-1302 имеет компактную конструкцию для монтажа на DIN-рейк или в шкаф управления турбины, уровень защиты корпуса IP20 и работает в диапазоне температур -40 °C до +70 °C. Он сертифицирован в соответствии с стандартами CE, UL и IECEx, что позволяет использовать его в опасных зонах Zone 2 (например, на нефтяных платформах или газоперерабатывающих заводах). Также контроллер поддерживает коммуникацию с SCADA-системами через протокол Modbus RTU (RS-485), позволяя удаленно отслеживать параметры и изменять настройки.
Технические параметры
- Тип устройства: Цифровой контроллер скорости и параллелизации турбин
- Режимы работы:
- Регулировка скорости: 0–10 000 об/мин (точность ±0.01%)
- Параллелизация с сетью: Частота 45–65 Гц, напряжение 220–690 В AC
- Регулировка нагрузки: 0–100 МВт (активная мощность)
- Входные сигналы:
- Аналоговые: 8 входов (4–20 мА, ±10 В DC) — для датчиков температуры, давления, уровня
- Цифровые: 16 входов (24 В DC) — для сигналов статуса клапанов, кнопок
- Выходные сигналы:
- Аналоговые: 4 выхода (4–20 мА) — для регулировки топливных клапанов, приводов
- Цифровые: 12 выходов (релейные контакты) — для аварийных остановок, сигнализации
- Коммуникация: RS-485 (Modbus RTU), локальная панель с LCD
- Эксплуатационные условия:
- Температурный диапазон: -40 °C до +70 °C (рабочий), -55 °C до +85 °C (хранение)
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20
- Сертификации: CE, UL, IECEx, ATEX Zone 2
Преимущества и особенности
- Точная регулировка и параллелизация: WOODWARD 505D 8200-1302 обеспечивает синхронизацию с сетью с точностью ±0.01% по частоте, предотвращая перегрузку генератора и нестабильность сети.
- Комплексная защита: Функции защиты от превышения скорости, низкогои высокой температуры минимизируют риск повреждения турбины.
- Удобство эксплуатации: Локальная панель с LCD и поддержка Modbus RTU упрощают настройку, мониторинг и удаленное управление.
- Устойчивость в суровых условиях: Широкий температурный диапазон (-40…+70 °C) и сертификации IECEx делают контроллер подходящим для промышленных и опасных зон.
- Гибкость: Поддержка разных типов турбин (газовые, дизельные) и адаптация к требованиям любых электросетей.
Примеры применения в областях автоматизации
- Энергетика (Дизельные электростанции): WOODWARD 505D 8200-1302 управляет 3 дизельными генераторами (10 МВт каждый) в автономной электростанции. При увеличении нагрузки контроллер синхронизирует все три генератора, распределяет мощность равномерно (по 3.3 МВт каждому) и поддерживает частоту сети на уровне 50 ±0.1 Гц.
- Нефтегазовая отрасль (Газовые турбины на платформах): Контроллер регулирует скорость газовой турбины (6000 об/мин) и параллелизует генератор с платформенной сетью. При снижении давления газа WOODWARD 505D 8200-1302 автоматически снижает нагрузку генератора, поддерживая стабильную работу турбины и предотвращая отключение.
- Промышленность (Тепловые котлы с турбинами): WOODWARD 505D 8200-1302 управляет паровой турбиной, приводящей в движение насосы подачи воды в котел. Контроллер регулирует скорость турбины в зависимости от уровня воды в котле: при низком уровне увеличивает скорость (повышает подачу воды), при высоком — снижает, поддерживая оптимальный режим работы котла.
Сравнение с конкурентами
| Параметр | WOODWARD 505D 8200-1302 | Аналог 1 (Siemens S7-1200 + Sinamics V90) | Аналог 2 (GE Mark VIe) |
|---|---|---|---|
| Основное назначение | Контроль турбин (скорость + параллелизация) | Универсальный контроллер + привод | Контроль крупных турбин (>100 МВт) |
| Точность скорости | ±0.01% | ±0.1% | ±0.01% |
| Поддержка опасных зон | IECEx Zone 2 | Нет | IECEx Zone 2 |
| Локальная панель | Да (LCD) | Нет (требует внешней панели) | Да (Touchscreen) |
| Максимальная мощность | 100 МВт | 50 МВт | 500 МВт |
Советы по выбору и предостережения
Советы по выбору
- Для средних турбин (1–100 МВт): WOODWARD 505D 8200-1302 оптимизирован для турбин этой мощности, сочетая точность и компактность — лучше, чем универсальные контроллеры Siemens S7-1200, которые требуют дополнительных модулей.
- Для автономных или смешанных сетей: Функция параллелизации и стабильная регулировка частоты делают контроллер идеальным для электростанций, питающих удаленные объекты или работающих в параллели с основной сетью.
- Для опасных зон: Сертификация IECEx Zone 2 делает WOODWARD 505D 8200-1302 предпочтительным для нефтегазовых объектов, где требуется防爆 -защита.
Предостережения
- Калибровка входов: Проводите калибровку аналоговых входов WOODWARD 505D 8200-1302 раз в год с помощью калибровочного стенда — это поддерживает точность измерения температуры, давления и стабильность регулировки.
- Проверка защитных функций: Ежегодно тестируйте аварийные остановки (например, по превышению скорости) — убедитесь, что контроллер корректно отправляет сигналы на закрытие топливных клапанов.
- Резервное копирование конфигурации: Сохраняйте настройки контроллера в файл через Woodward Toolkit — при сбое памяти это позволит быстро восстановить работу без повторной настройки.
- Коммуникация с SCADA: Регулярно проверяйте связь по Modbus RTU — разрыв кабеля остановит удаленный мониторинг, но не повлияет на локальную работу контроллера.
