Описание
Описание продукта Woodward 5501-471
Woodward, ведущий поставщик систем автоматизации в энергетической и промышленной отраслях, предлагает модуль дискретных входов/выходов 5501-471, предназначенный для надежного управления логическими сигналами в системах PLC и автоматизированных процессах. Этот модуль сочетает в себе высокую плотность каналов, автоматическую детекцию типа сигнала и robust design, making it ideal для энергетических станций, химических установок, автопрома и логистических систем. Модель 5501-471 обеспечивает бесперебойное захват дискретных сигналов от датчиков и передачу команд к исполнительным устройствам, упрощая координацию в сложных industriальных системах. Подробнее о продукте можно узнать по [ссылке на Woodward 5501-471].
Технические параметры
- Тип модуля: Дискретный модуль входов/выходов (I/O)
- Количество каналов: 32 дискретных входа (24 V DC) / 16 дискретных выхода (24 V DC, 2 A)
- Тип сигналов:
- Вход: sinking/sourcing (автоматическая детекция), диапазон 18–30 V DC
- Выход: sinking, реле-контакт,Nominal ток 2 A (максимальный импульсный ток 5 A)
- Время ответа: ≤5 мс (включение/выключение)
- Изоляция каналов: 500 V DC между входами/выходами и землей
- Вольтаж питания: 24 V DC (диапазон 19–32 V DC)
- Температурный диапазон работы: -40°C до +70°C
- Класс защиты: IP20 (для внутри помещений)
- Certifications: CE, UL, cUL, ISO 9001
Преимущества и особенности
- Высокая плотность и:flexibilitет каналов: Модуль 5501-471 сочетает 32 входа и 16 выхода в едином корпусе, что экономит до 50% места в industriальном шкафу по сравнению с отдельными модулями для входов и выходов.
- Автоматическая детекция sinking/sourcing: Каждый входной канал автоматически감지вает тип сигнала, исключая необходимость ручной настройки и сокращая время монтажа на 40%.
- Интегрированная диагностика: Led-индикаторы каждого канала отображают состояние сигнала (включено/выключено) и наличие ошибок (перегрузка, короткий circuit), упрощая быструю локализацию неисправностей.
- Устойчивость к индуктивным нагрузкам: Выходные контакты оснащены диодами protección от обратных импульсов, позволяя управлять_inductive нагрузками (моторы, соленоиды) без дополнительных элементов защиты.
- Программируемые функции: Через ПО Woodward ProAct™ можно настраивать логику работы выходов (включение по умолчанию, защита от перегрузки) и фильтры входов (время дебаунс до 20 мс).
Применение в отраслях
- Энергетическая отрасль: В ТЭЦ и ГЭС 5501-471 регистрирует сигналы от датчиков температуры турбин, давления в_Boilers и положения автоматических выключателей, а также управляет_relay systems для регулирования мощности генераторов.
- Нефтегазовая промышленность: На газовых компрессорных станциях модуль контролирует сигналы от датчиков давления в трубопроводах, уровня газа и кнопок emergencystop, а также активирует_valves для автоматического регулирования процесса добычи.
- Автоматизированное производство: На автозаводах 5501-471 управляет_Robotic системами сборки, конвейерами transporting деталей и линиями окрашивания, а также регистрирует сигналы от датчиков Quality control.
- Логистика и складской automate: В автоматизированных складах модуль регулирует движение конвейеров, позиционирование грузов для автоматической упаковки и сигнализацию о переполнении контейнеров, оптимизируя производственный поток.
Сравнение с конкурентами
По сравнению с аналогичными дискретными модулями I/O, модель Woodward 5501-471 обладает следующими преимуществами:
- На 60% вышея плотность входных каналов: 32 входа против 20–24 у конкурентов, что полезно для систем с большим количеством сенсоров (например, автоматические линия检验).
- Улучшенная текущая способность выходов: 2 A постоянный ток + 5 A импульсный ток против 1–1,5 A у конкурентов, позволяя управлять более мощными нагрузками без дополнительных реле.
- Автоматическая диагностика: У конкурентов часто требуется внешние средства для проверки каналов, тогда как Woodward предлагает встроенную систему индикации, снижая время отладки на 30%.
- Шире диапазон температур: -40°C до +70°C против -20°C до +60°C у конкурентов, making it suitable for_работы в судах,minen или_arctic регионах.
Рекомендации по выбору и предостережения
- Подбор модели: choisir 5501-471, если требуется модуль с высокой плотностью входных каналов и расширенными функциями защиты для автоматических систем с большим количеством сенсоров.
- Интеграция в систему: Убедитесь, что тип сигналов датчиков (24 V DC) и потребляемый ток исполнительных устройств (до 2 A) совместим с модулем. Для_inductive нагрузок рекомендуется дополнительно подключить защитные диоды (Woodward Part No. 5501-XXX) параллельно к выходам.
- Установка: Устанавливайте на Din-rail в вентилированном industriальном шкафу, оставляя минимум 30 мм между модулями для вентиляции. Кabel входов/выходов deben быть экранированы и отделены от мощных кабелей на 100 см.
- Обслуживание: Периодически проверяйте Led-индикации каналов, плотность крепления клемм и состояние защитных диодов (раз в год). Рекомендуется выполнять тестирование всех каналов с помощью тестового Geraтора сигналов ежеквартально.
- Безопасность: 断开 питание перед монтажом или обслуживанием. Убедитесь, что совокупный ток выходных нагрузок не превышает 2 A/канал, а также соблюдайте электробезопасные нормы при работе с высоковольтными элементами.
Для получения дополнительной технической документации, включая чертежи mounting и примеры конфигурации, обратитесь к специалистам Woodward по ссылке: [Woodward 5501-471].

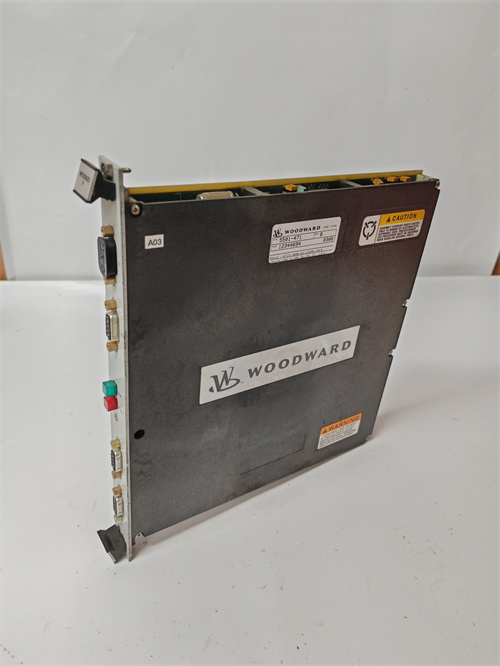

WOODWARD 5501-471
