Описание

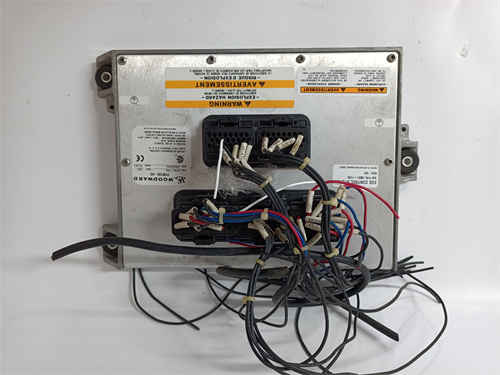

Woodward 8404-1001 — это высокопроизводительный модуль коммуникационного интерфейса для систем автоматизации турбин и двигателей от компании Woodward, разработанный для обеспечения интеграции множества сигналов и протоколов в сложных промышленных условиях. Он специализируется на преобразовании и маршрутизации аналоговых, дискретных сигналов и данных по современным промышленным протоколам, что делает его незаменимым в электростанциях, нефтегазовых комплексах и крупных производственных линиях.
Описание продукта
Woodward 8404-1001 относится к серии расширенных интерфейсных модулей, которые сочетают в себе широкие возможности подключения и поддержку современных протоколов. Этот модуль принимает как аналоговые сигналы (4–20 мА, 0–10 В), так и дискретные (НО/НР) и преобразует их в данные для протоколов Modbus TCP/IP и Ethernet/IP, обеспечивая интеграцию с контроллерами PLC, системами SCADA и удаленными мониторинговыми центрами. Благодаря этому Woodward 8404-1001 эффективно связывает устаревшее оборудование с современными системами автоматизации, исключая необходимость полной замены парка.
Woodward 8404-1001 оснащен 12 аналоговыми входами, 8 дискретными входами, 6 релевыми выходами и 2 аналоговыми выходами (4–20 мА), что позволяет подключать большое количество датчиков, исполнительных устройств и сигнальных линеек — от датчиков давления до сервоусилителей турбин. Модуль работает от напряжения 24 В DC (18–30 В) и имеет защиту от электромагнитных помех, перегрева и коротких замыканий, гарантируя стабильность в агрессивных средах. Woodward 8404-1001 поддерживает настройку через программное обеспечение Woodward Advanced Interface Suite, которое позволяет конфигурировать протоколы, настраивать пороги сигналов и обновлять прошивку.
Кроме того, Woodward 8404-1001 оснащен жидкокристаллическим дисплеем и световыми индикаторами состояния каналов, облегчая локальную диагностику и контроль. Модуль поддерживает горячее замену (hot-swap), что позволяет заменять его без остановки системы, минимизируя простои. Дополнительная информация о спецификации вы можете найти на Woodward 8404-1001.
Параметры продукта
- Тип устройства: расширенный коммуникационный интерфейс с аналоговыми и дискретными каналами
- Аналоговые входы: 12 шт., диапазон 4–20 мА или 0–10 В (настраиваемые)
- Дискретные входы: 8 шт., тип НО/НР (напряжение 24 В DC)
- Выходы:
- 6 релевых (НО/Замкнутое, ток до 10 А при 250 В AC)
- 2 аналоговые (4–20 мА, точность ±0,1%)
- Протоколы связи: Modbus TCP/IP, Ethernet/IP (10/100 Ethernet-порт)
- Рабочее напряжение: 24 В DC (18–30 В)
- Потребляемый ток: ≤150 мА
- Температурный диапазон эксплуатации: -40–75 °C
- Степень защиты: IP20 (для монтажа в шкаф)
- Габариты: 120 мм × 100 мм × 35 мм
- Вес: около 200 г
- Сертификация: UL, CSA, CE, ATEX Zone 2
- Гарантийный срок: 4 года
Преимущества и особенности
- Широкий спектр интерфейсов: Woodward 8404-1001 поддерживает множество сигналов и протоколов, обеспечивая универсальную интеграцию.
- Высокая надежность: Защита от помех и экстремальных условий гарантирует работу в агрессивных средах.
- Горячая замена: Возможность замены без остановки системы минимизирует простои в критических процессах.
- Детальная диагностика: Дисплей и индикаторы упрощают выявление неисправностей и настройку.
Примеры применения в областях
- Электростанции: для интеграции датчиков температуры и давления турбин (4–20 мА) с системами SCADA через Ethernet/IP с использованием Woodward 8404-1001.
- Нефтегазовые комплексы: на добычных платформах для связи контроллеров компрессоров с удаленными центрами мониторинга через Modbus TCP/IP.
- Металлургия: в сталелитейных цехах для преобразования сигналов прокатных станков (дискретные) в команды для PLC через модуль.
- Морская техника: на кораблях с турбинными двигателями для синхронизации бортовых систем с центральными контроллерами.
Сравнение с конкурентами
| Характеристика | Woodward 8404-1001 | Siemens S7-1200 SM 1231 + CP 1243-1 | Allen-Bradley 1756-IF16 + 1756-EIP |
|---|---|---|---|
| Количество аналоговых входов | 12 | 8 | 16 |
| Поддерживаемые протоколы | Modbus TCP/IP, Ethernet/IP | PROFINET, Modbus TCP | Ethernet/IP, Modbus TCP |
| Гарантийный срок | 4 года | 2 года | 2 года |
| Горячая замена | Да | Нет | Частичная |
Woodward 8404-1001 выделяется более длительной гарантией, возможностью горячей замены и универсальной поддержкой протоколов, что делает его предпочтительным для сложных интеграционных проектов.
Советы по выбору
- Определите требуемые протоколы: Если нужна интеграция с Modbus TCP/IP и Ethernet/IP, Woodward 8404-1001 — оптимальный выбор.
- Оцените количество сигналов: 12 аналоговых и 8 дискретных входов подходят для систем с множеством датчиков.
- Учтите критичность процесса: Для систем, где остановки не допустимы, функция горячей замены является ключевым преимуществом.
Предостережения
- Настройку протоколов Woodward 8404-1001 должен проводить сертифицированный специалист — ошибки могут привести к искажению данных или потере связи.
- Регулярно обновляйте прошивку через Woodward Advanced Interface Suite (раз в год) — это улучшает стабильность и добавляет новые функции.
- Не эксплуатируйте модуль при напряжении ниже 18 В DC — это вызовет нестабильность работы каналов.
Для получения подробных руководств по эксплуатации и заказа посетите официальную страницу Woodward 8404-1001.
