Описание

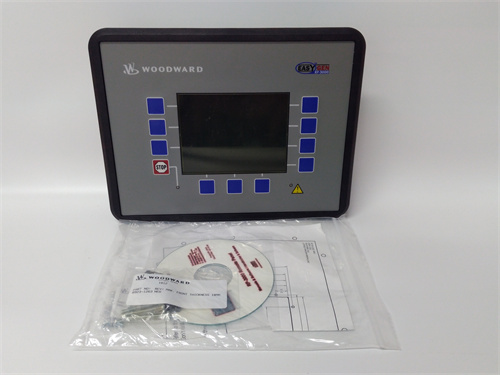

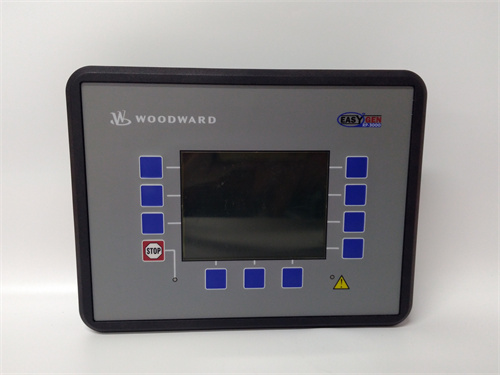

Woodward 8404-1006 — это многофункциональный модуль промышленного интерфейса от компании Woodward, разработанный для интеграции разнотипных сигналов в системы автоматизации турбин, двигателей и крупных промышленных агрегатов. Он специализируется на преобразовании аналоговых и дискретных сигналов в данные для современных протоколов, обеспечивая надежную связь между устаревшим оборудованием и современными контроллерами.
Описание продукта
Woodward 8404-1006 относится к серии расширенных интерфейсных устройств, которые сочетают в себе высокую плотность каналов и поддержку критически важных промышленных протоколов. Этот модуль принимает 16 аналоговых входов (4–20 мА или 0–10 В) и 10 дискретных входов (НО/НР), преобразуя их в данные для Modbus TCP/IP и PROFINET — что делает его идеальным для интеграции в сложные системы с смесью старого и нового оборудования. Благодаря этому Woodward 8404-1006 эффективно связывает датчики давления, температуры и другие устройства с PLC и системами SCADA, исключая необходимость дополнительных адаптеров.
Woodward 8404-1006 оснащен 8 релевыми выходами (ток до 10 А) и 4 аналоговыми выходами (4–20 мА), что позволяет не только собирать данные, но и отправлять команды на исполнительные устройства — например, регулировать клапаны или запускать охлаждение. Модуль работает от 24 В DC (18–30 В) и имеет усиленную защиту от электромагнитных помех (EMC), перегрева и коротких замыканий, гарантируя стабильность в агрессивных средах (например, на нефтяных платформах или в металлургических цехах). Woodward 8404-1006 поддерживает настройку через программное обеспечение Woodward Interface Pro, которое позволяет конфигурировать протоколы, настраивать пороги сигналов и вести логи операций.
Кроме того, Woodward 8404-1006 оснащен цветным жидкокристаллическим дисплеем для отображения текущих значений сигналов и кодов ошибок, а также световыми индикаторами состояния каждого канала — это упрощает локальную диагностику без подключения к ПК. Модуль поддерживает горячее замену (hot-swap) и редундантное подключение к сети, что минимизирует риск простоев в критических процессах. Дополнительная информация о спецификации вы можете найти на Woodward 8404-1006.
Параметры продукта
- Тип устройства: расширенный интерфейсный модуль с высокой плотностью каналов
- Аналоговые входы: 16 шт., 4–20 мА или 0–10 В (настраиваемые, точность ±0,1%)
- Дискретные входы: 10 шт., НО/НР (24 В DC)
- Выходы:
- 8 релевых (НО/Замкнутое, 10 А при 250 В AC)
- 4 аналоговые (4–20 мА, точность ±0,2%)
- Протоколы связи: Modbus TCP/IP, PROFINET (10/100/1000 Ethernet-порт)
- Рабочее напряжение: 24 В DC (18–30 В)
- Потребляемый ток: ≤200 мА
- Температурный диапазон эксплуатации: -40–80 °C
- Степень защиты: IP20 (для монтажа в шкаф)
- Габариты: 140 мм × 110 мм × 40 мм
- Вес: около 280 г
- Сертификация: UL, CSA, CE, ATEX Zone 2, IECEx
- Гарантийный срок: 4 года
Преимущества и особенности
- Высокая плотность каналов: Woodward 8404-1006 позволяет подключить больше устройств без увеличения занимаемого пространства, что удобно для плотно заполненных шкафов.
- Многофункциональность: Поддержка двух протоколов (Modbus TCP/IP, PROFINET) и возможность как приема, так и передачи сигналов упрощает интеграцию в разнотипные системы.
- Надежность в экстремальных условиях: Работа в диапазоне -40–80 °C и защита от помех гарантируют стабильность в агрессивных средах.
- Удобная диагностика: Дисплей и индикаторы позволяют быстро выявить неисправности без дополнительного оборудования.
Примеры применения в областях
- Электростанции: для интеграции датчиков параметров турбин (давление, температура) с системами управления через PROFINET с использованием Woodward 8404-1006.
- Нефтегазовые комплексы: на буровых платформах для связи датчиков уровня нефти (4–20 мА) с удаленными центрами мониторинга через Modbus TCP/IP.
- Металлургия: в прокатных станках для преобразования сигналов датчиков толщины листа в команды для сервоуправлений через аналоговые выходы.
- Химическая промышленность: в реакторных установках для контроля температуры и давления, с отправкой аварийных сигналов через релевыми выходами.
Сравнение с конкурентами
| Характеристика | Woodward 8404-1006 | Siemens S7-1500 SM 1531 + CP 1543-1 | Allen-Bradley 1756-IF16 + 1756-ENBT |
|---|---|---|---|
| Аналоговые входы | 16 | 16 | 16 |
| Поддерживаемые протоколы | Modbus TCP/IP, PROFINET | PROFINET, Modbus TCP | Ethernet/IP, Modbus TCP |
| Температурный диапазон | -40–80 °C | -25–60 °C | -40–70 °C |
| Гарантийный срок | 4 года | 3 года | 2 года |
Woodward 8404-1006 выделяется более широким температурным диапазоном, длительной гарантией и удобными инструментами диагностики, что делает его предпочтительным для требовательных условий.
Советы по выбору
- Определите протоколы сети: Если система использует PROFINET, Woodward 8404-1006 обеспечит нативную интеграцию без адаптеров.
- Оцените количество сигналов: 16 аналоговых и 10 дискретных входов подходят для средних и крупных систем с множеством датчиков.
- Учтите условия эксплуатации: Для работы в экстремальных температурах (-40–80 °C) этот модуль превосходит большинство конкурентов.
Предостережения
- Настройку протоколов и порогов Woodward 8404-1006 должен проводить сертифицированный специалист — ошибки могут привести к искажению данных или авариям.
- Регулярно проверяйте редундантное подключение (раз в месяц) — это гарантирует его работоспособность при отказе основного канала.
- Не эксплуатируйте модуль при напряжении ниже 18 В DC — это вызовет нестабильность каналов и возможные сбои в передаче данных.
Для получения подробных руководств по эксплуатации и заказа посетите официальную страницу Woodward 8404-1006.
