Описание

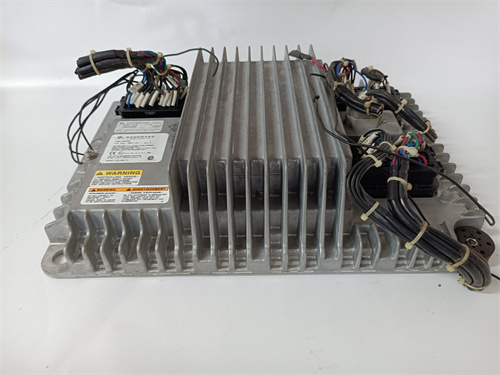

WOODWARD 8406-113 — это высокотехнологичный модуль синхронизации для генераторных установок и турбин от компании Woodward, разработанный для точного согласования частоты и фазы электроэнергии с сетью. Он специализируется на обеспечении стабильной работы в условиях переменных нагрузок, что делает его незаменимым в электростанциях, автономных энергосистемах и крупных промышленных комплексах.
Описание продукта
WOODWARD 8406-113 относится к серии синхронизаторов, которые обеспечивают плавное параллельное включение генераторов в сеть и поддержание синхронизма параметров (частота, напряжение, фаза) в режиме реального времени. Этот модуль принимает сигналы от датчиков сетевых параметров (трансформаторов тока и напряжения) и генератора, обрабатывает их с помощью встроенного микропроцессора и генерирует управляющие сигналы для регуляторов турбин или двигателей, корректируя их скорость. Благодаря этому WOODWARD 8406-113 предотвращает токовые импульсы при параллельном включении и стабилизирует сеть при резких изменениях нагрузки — например, в электростанциях с несколькими генераторами.
WOODWARD 8406-113 оснащен 3 аналоговыми входами (для сигналов сетки и генератора), 2 аналоговыми выходами (4–20 мА для управления регуляторами) и 4 релевыми выходами (для команд на включение/отключение и аварийных сигналов). Модуль поддерживает протоколы Modbus TCP/IP и Ethernet/IP, что позволяет интегрировать его с системами SCADA и удаленными центрами управления. WOODWARD 8406-113 работает от напряжения 24 В DC (18–30 В) и имеет усиленную защиту от электромагнитных помех, перегрева и перенапряжений, гарантируя надежность в агрессивных электрических средах.
Кроме того, WOODWARD 8406-113 оснащен функцией “автоматической синхронизации”: он сам определяет оптимальный момент для параллельного включения генератора, минимизируя импульсы. Модуль имеет жидкокристаллический дисплей для отображения текущих параметров (частота, разница фаз) и кодов ошибок, а также поддерживает настройку через программное обеспечение Woodward SyncPro. Дополнительная информация о спецификации вы можете найти на WOODWARD 8406-113.
Параметры продукта
- Тип устройства: модуль синхронизации генераторов и сетей
- Входные сигналы:
- Сетевые параметры: 100–400 В AC (напряжение), 0–5 А (ток)
- Генераторные параметры: 100–400 В AC (напряжение), 0–5 А (ток)
- Диапазон синхронизации частоты: 45–65 Гц (настраиваемый)
- Точность синхронизации фаз: ±0,5°
- Выходы:
- 2 аналоговые (4–20 мА, для управления регуляторами скорости)
- 4 релевые (НО/Замкнутое, 5 А при 250 В AC)
- Протоколы связи: Modbus TCP/IP, Ethernet/IP
- Рабочее напряжение: 24 В DC (18–30 В)
- Потребляемый ток: ≤120 мА
- Температурный диапазон эксплуатации: -40–70 °C
- Степень защиты: IP20 (для монтажа в шкаф)
- Габариты: 90 мм × 70 мм × 30 мм
- Вес: около 180 г
- Сертификация: UL, CSA, CE, ATEX Zone 2
- Гарантийный срок: 4 года
Преимущества и особенности
- Высокая точность синхронизации: WOODWARD 8406-113 обеспечивает фазную погрешность не более ±0,5°, что критично для предотвращения токовых импульсов.
- Автоматическое управление: Функция автоматической синхронизации упрощает эксплуатацию и снижает риск ошибок оператора.
- Широкая интеграция: Поддержка современных протоколов позволяет подключить модуль к системам разного производителя.
- Надежность в сетях с переменными нагрузками: Защита от помех и стабильная работа в широком температурном диапазоне гарантируют надежность в экстремальных условиях.
Примеры применения в областях
- Электростанции: для синхронизации нескольких газовых турбинных генераторов при параллельном включении в сеть с использованием WOODWARD 8406-113.
- Автономные энергосистемы: на нефтяных платформах для согласования работы дизельных генераторов с локальной сетью.
- Металлургические производства: в энергетических блоках с резервными генераторами для быстрого включения в случае отключения основной сети.
- Жилые комплексы: в системах электроснабжения с фотovoltaическими установками и генераторами для синхронизации альтернативных источников с сетью.
Сравнение с конкурентами
| Характеристика | WOODWARD 8406-113 | Siemens SENTRON PAC3200 | Allen-Bradley PowerMonitor 5000 |
|---|---|---|---|
| Точность фазной синхронизации | ±0,5° | ±1° | ±0,8° |
| Протоколы связи | Modbus TCP/IP, Ethernet/IP | Modbus RTU | Ethernet/IP |
| Гарантийный срок | 4 года | 2 года | 3 года |
| Автоматическая синхронизация | Да | Нет | Требует дополнительного ПО |
WOODWARD 8406-113 выделяется более высокой точностью, автоматическими функциями и длительной гарантией, что делает его предпочтительным для критических систем синхронизации.
Советы по выбору
- Определите количество генераторов: Для систем с 2+ генераторами автоматическая синхронизация WOODWARD 8406-113 сокращает время настройки и снижает риски.
- Проверьте протоколы сетей: Если используется Ethernet/IP или Modbus TCP/IP, модуль обеспечивает нативную интеграцию.
- Учтите условия эксплуатации: В агрессивных средах (близко к двигателям, трансформаторам) преимущество дают защита от электромагнитных помех.
Предостережения
- Настройку параметров синхронизации WOODWARD 8406-113 должен проводить сертифицированный электротехник — ошибки могут привести к импульсам токов и повреждению генераторов.
- Регулярно проверяйте состояние трансформаторов тока и напряжения (раз в квартал) — их неисправность искажает входные сигналы.
- Обновляйте прошивку через Woodward SyncPro (раз в год) — это улучшает алгоритмы синхронизации и добавляет поддержку новых протоколов.
Для получения подробных руководств по эксплуатации и заказа посетите официальную страницу WOODWARD 8406-113.
