Описание
Описание продукта

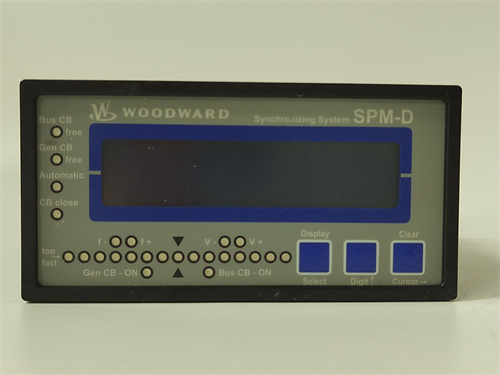

Основным объектом рассмотрения является цифровой контроллер скорости и мощности для газовых и дизельных двигателей WOODWARD 8440-1706 A SPM-D11 — ключевой компонент систем управления приводами Woodward, разработанный компанией Woodward (лидер в регулировании энергетических установок) для точной регулировки параметров двигателей мощностью 50–2000 кВт в критических промышленных и энергетических приложениях: электрогенераторы на нефтегазовых скважинах, приводы для крупных насосов и компрессоров, двигатели для мобильных кранов и судовых силовых установок. Продукт WOODWARD 8440-1706 A SPM-D11 относится к серии универсальных контроллеров Woodward SPM (Speed/Power Module), специализирующихся на работе в суровых условиях (вибрации до 10 g, температуры от -40 °C до +70 °C, пыль и влага с классом защиты IP65), где требуется высокая отказоустойчивость (MTBF >200 000 часов), быстрая реакция на перепады нагрузки (время ответа ≤5 мс) и совместимость с разными типами топлива (природный газ, дизель, биотопливо). Это критично для предотвращения перескока скорости двигателя (который может привести к разрушению ротора) и обеспечения стабильной работы вспомогательных систем — например, электроснабжение удаленных нефтегазовых площадок или привод насосов для подачи воды в промышленные цеха.
Благодаря интегрированному датчику скорости (поддержка энкодеров и индуктивных сенсоров) и адаптивным PID-алгоритмам, WOODWARD 8440-1706 A SPM-D11 обеспечивает регулировку скорости вращения с точностью ±0,1 % от номинальной величины (например, 1500 ±1,5 об/мин для электрогенераторов) и мощности с погрешностью ≤0,5 %. Ключевая особенность — контроллер поддерживает двойной канал управления: основной канал регулирует подачу топлива и воздуха, а резервный канал автоматически активируется при сбое основного, обеспечивая безопасное снижение параметров до холостого хода. Особенно важно отметить, что WOODWARD 8440-1706 A SPM-D11 имеет встроенную систему диагностики в реальном времени: он контролирует температуру подшипников, давление масла, уровень топлива и состояние датчиков, передавая данные об аномалиях в систему мониторинга SCADA или локальную панель оператора. Это позволяет операторам выявлять неполадки заранее (например, износ втулок подшипника) и устранять их во время планового обслуживания, предотвращая внезапные остановки.
Кроме того, WOODWARD 8440-1706 A SPM-D11 поддерживает коммуникацию через интерфейсы Modbus RTU, CANopen и Ethernet/IP — это позволяет дистанционно настраивать параметры (номинальная скорость, пределы мощности, время ускорения) и архивировать данные о работе двигателя (время работы, количество перезапусков, аварийные события). Например, на нефтегазовой скважине операторы могут через SCADA регулировать скорость электрогенератора в зависимости от текущего потребления электроэнергии, не посещая удаленную площадку. Детальную информацию о технических характеристиках и правилах монтажа можно найти на официальной странице: WOODWARD 8440-1706 A SPM-D11.
Особенно ценным преимуществом WOODWARD 8440-1706 A SPM-D11 является его универсальность — контроллер подходит для двигателей разных марок (Caterpillar, Cummins, MTU) и типов топлива после минимальной настройки через ПО Woodward ToolSuite. В отличие от специализированных контроллеров, которые требуют замены для каждого типа двигателя, WOODWARD 8440-1706 A SPM-D11 адаптируется к новым условиям за 30–45 минут, что снижает затраты на модернизацию и запасы запчастей. Кроме того, контроллер соответствует требованиям防爆 ATEX II 2G Ex d IIC T6 Ga, что позволяет монтировать его непосредственно в опасных зонах (например, вблизи резервуаров с легковоспламеняющимися жидкостями).
Параметры продукта
Параметры WOODWARD 8440-1706 A SPM-D11 оптимизированы для регулировки скорости и мощности двигателей, основные из них включают:
- Область применения:
- Тип двигателя: Газовые (природный газ, пропан-бутан), дизельные, биотопливные;
- Мощность двигателя: 50–2000 кВт;
- Диапазон регулируемой скорости: 50–3600 об/мин;
- Поддерживаемые типы нагрузки: Электрогенераторы, насосы, компрессоры, приводы механизмов.
- Технология регулирования:
- Основные алгоритмы: Адаптивный PID (для скорости), PI (для мощности), регулировка дросселя топлива/вентиляции;
- Дополнительные режимы: Упругое пускание (Soft Start), регенеративное торможение (опционально), холостой ход, аварийная остановка;
- Точность регулировки скорости: ±0,1 % от номинальной;
- Точность регулировки мощности: ≤0,5 % от номинальной;
- Время ответа на перепад нагрузки: ≤5 мс.
- Входные/выходные сигналы:
- Аналоговые входы: 4 канала (4–20 мА / 0–10 В) — для сигналов от датчиков давления, температуры;
- Дискретные входы: 8 каналов (24 В ПС) — для кнопок управления, сигналов аварии;
- Аналоговые выходы: 2 канала (4–20 мА) — для управления дросселем топлива, приводом клапана;
- Дискретные выходы: 4 канала (релейные, 5 А) — для сигналов тревоги, управления реле.
- Электрические параметры:
- Напряжение питания: 12–24 В ПС (широкий диапазон для мобильных и стационарных приложений);
- Потребляемый ток: ≤200 мА (в режиме рабочего цикла);
- Изоляция: ≥1000 В ДС (между сигнальными выводами и корпусом) — защита от электростатического разряда.
- Операционная характеристика:
- Диапазон температур: -40 °C до +70 °C;
- Устойчивость к вибрации: До 10 g (диапазон частот 10–2000 Гц);
- Класс защиты: IP65 (защита от пыли и кратковременного погружения в воду до 1 метра);
– 防爆 сертификация: ATEX II 2G Ex d IIC T6 Ga, IECEx Ex d IIC T6 Ga.
- Коммуникация:
- Встроенные интерфейсы: Modbus RTU (RS-485), CANopen;
- Опциональный интерфейс: Ethernet/IP — для интеграции с SCADA-системами.
Преимущества и особенности
WOODWARD 8440-1706 A SPM-D11 имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Высокая точность и адаптивное регулирование: Адаптивные PID-алгоритмы и точность скорости ±0,1 % делают WOODWARD 8440-1706 A SPM-D11 идеальным для электрогенераторов, где требуется стабильная частота сети (50/60 Гц) даже при резких перепадах нагрузки (например, включение大功率 промышленного оборудования). Контроллер автоматически корректирует подачу топлива, поддерживая частоту с отклонением ≤0,5 Гц.
- Устойчивость к экстремальным условиям: Работа в диапазоне -40 °C–+70 °C и класс защиты IP65 позволяют монтировать WOODWARD 8440-1706 A SPM-D11 в холодных регионах (северные нефтегазовые скважины) или влажных средах (судовые силовые установки), где стандартные контроллеры быстро выходят из строя из-за перегрева или коррозии.
- Двойной канал безопасности: Резервный канал управления гарантирует безопасную остановку двигателя при сбое основного канала (например, отказ датчика скорости) — контроллер снижает скорость до холостого хода за 1–2 секунды, предотвращая разрушение ротора или повреждение нагрузки (компрессора, насоса).
- Универсальность и простота настройки: Поддержка двигателей разных марок и типов топлива позволяет использовать WOODWARD 8440-1706 A SPM-D11 в различных приложениях — настройка выполняется через графический интерфейс Woodward ToolSuite, без необходимости низкоуровневого программирования. Для небольших предприятий это снижает время внедрения до 1 дня.
- Детальная диагностика и предиктивное обслуживание: Встроенная диагностика контролирует параметры двигателя (температура подшипников, давление масла) и передает данные об износе компонентов в SCADA — операторы могут планировать замену деталей (например, подшипников) за несколько месяцев до их полного выхода из строя, снижая расходы на неплановые простои.
Примеры применения в отраслях
WOODWARD 8440-1706 A SPM-D11 широко используется в энергетике, нефтегазовой отрасли и мобильных приложениях:
- Нефтегазовая отрасль (удаленные скважины): В электрогенераторах на газовом двигателе (300 кВт) — WOODWARD 8440-1706 A SPM-D11 регулирует скорость вращения генератора (1500 об/мин) для поддержания напряжения 400 В АС. При включении нагрузки (насос для нефти, 50 кВт) контроллер мгновенно увеличивает подачу газа, поддерживая скорость с отклонением ≤1,5 об/мин, предотвращая падение напряжения и отключение оборудования.
- Энергетика (малые ТЭЦ): В дизельных электростанциях мощностью 1000 кВт — контроллер управляет группой из 5 двигателей, синхронизируя их скорость и мощность для поддержания общей выработки электроэнергии. При отключении одного двигателя WOODWARD 8440-1706 A SPM-D11 автоматически увеличивает мощность оставшихся, компенсируя потерю и предотвращая падение напряжения в сети.
- Мобильные устройства (судовые силовые установки): В дизельных двигателях судов — контроллер регулирует скорость в зависимости от режима плавания (маневрирование, курсовое движение). Устойчивость к вибрациям 10 g гарантирует работоспособность при движении по волнистой воде, а класс IP65 защищает от попадания морской воды.
- Промышленная вода supply (насосные станции): В насосах для подачи воды на промышленные цеха — WOODWARD 8440-1706 A SPM-D11 управляет дизельным двигателем насоса (200 кВт), регулируя скорость в зависимости от уровня воды в резервуаре (сигнал от датчика уровня, 4–20 мА). При достижении максимального уровня контроллер снижает скорость до холостого хода, экономя топливо.
Сравнение с конкурентами
Сравним WOODWARD 8440-1706 A SPM-D11 с аналогичными контроллерами скорости Siemens S7-1200 + SM 338 и Caterpillar ECM C18:
| Параметр | WOODWARD 8440-1706 A SPM-D11 | Siemens S7-1200 + SM 338 | Caterpillar ECM C18 |
|---|---|---|---|
| Мощность двигателя | 50–2000 кВт | 100–1500 кВт | 200–1800 кВт |
| Точность регулировки скорости | ±0,1 % | ±0,2 % | ±0,1 % |
| Время ответа | ≤5 мс | ≤10 мс | ≤7 мс |
| Класс защиты | IP65 | IP20 | IP54 |
| 防爆 сертификация | ATEX II 2G Ex d IIC T6 Ga | Нет | ATEX II 3G Ex nA IIC T4 Ga |
| Поддерживаемые двигатели | Любые марки | Только дизельные | Только Caterpillar |
| MTBF (часов) | >200 000 | >150 000 (комплекс) | >180 000 |
Преимущество WOODWARD 8440-1706 A SPM-D11 — более широкий диапазон мощности, лучшая устойчивость к экстремальным условиям (IP65, -40 °C), 防爆 сертификация для зон 1 и универсальность для любых марок двигателей. Для удаленных объектов (нефтегазовые скважины, судовые установки) он является не替代性 выбором, так как гарантирует работоспособность в суровых условиях. Несмотря на то, что Caterpillar ECM C18 имеет схожую точность, он ограничен применением только к двигателям Caterpillar, в то время как WOODWARD 8440-1706 A SPM-D11 подходит для любых типов приводов.
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените тип двигателя и условия эксплуатации: Если вы управляете двигателями разных марок (не только Caterpillar/Siemens) или работаете в экстремальных условиях (холод, влага, опасные зоны), WOODWARD 8440-1706 A SPM-D11 — идеальный выбор. Для систем на двигателях Caterpillar можно выбрать ECM C18, а для только дизельных двигателей — Siemens S7-1200 + SM 338.
