Описание

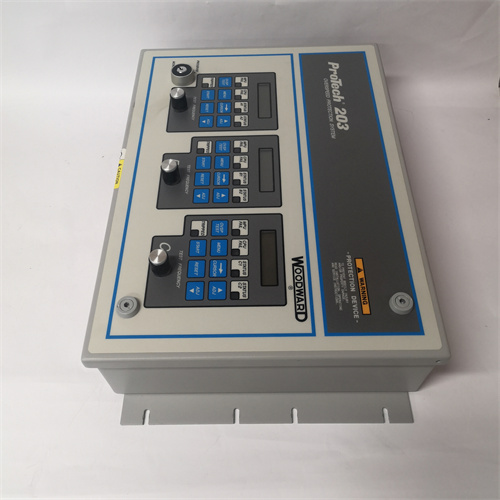

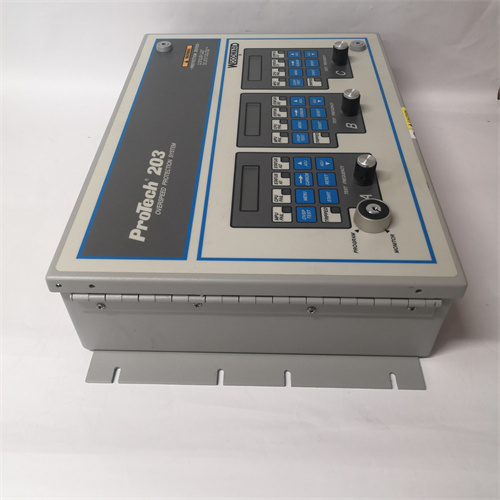

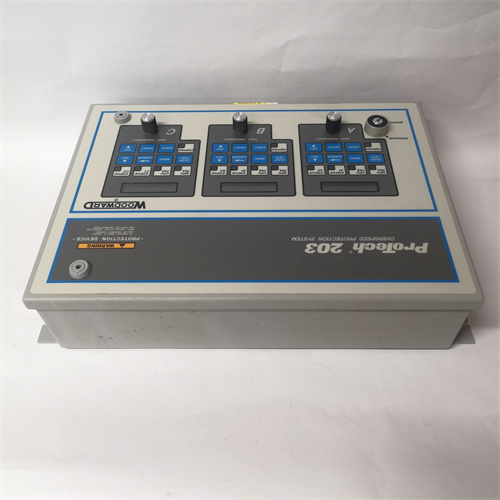

WOODWARD 9903-543 — это высокопроизводительный цифровой контроллер двигателей от компании Woodward, специализирующейся на решениях для автоматизации энергетического оборудования и вращательных механизмов. Он относится к линейке премиальных контроллеров Woodward, предназначенных для точного управления работой дизельных двигателей, газовых и паровых турбин, а также комплексов энергетического оборудования. Предназначен для эксплуатации в энергетике (теплоэлектростанции, дизельные электростанции), морской технике (двигатели кораблей, энергетические комплексы судов), нефтегазовой промышленности (двигатели добывающих установок, компрессоры) и тяжелом машиностроении, где требуется максимальная надежность, точность управления и адаптивность к сложным нагрузкам.
Основные функции и ключевые преимущества
Главные достоинства WOODWARD 9903-543 — многофункциональность управления, сверхвысокая точность параметров, расширенная отказоустойчивость и глубокая интеграция с системами автоматизации. Контроллер выступает в роли центрального элемента для координации работы двигателей и вспомогательного оборудования, обеспечивая оптимальную эффективность и безопасность процессов:
- Многофункциональная система управления: Поддерживает комплексное управление ключевыми параметрами двигателей и турбин — скорость вращения, мощность вывода, подача топлива/газа, температура охлаждения и давление масла. Реализует адаптивные алгоритмы регулирования, которые автоматически корректируют параметры в зависимости от изменяющихся нагрузок (например, пиковые электронагрузки на дизельной электростанции или изменение скорости корабля в условиях волнения). Также включает в себя функции синхронизации работы нескольких двигателей (например, в многодвигательных энергетических комплексах) и параллельной работы с сетями электроэнергии;
- Сверхвысокая точность и стабильность: Обеспечивает точность регулирования скорости двигателей до ±0.05% от номинального значения и мощности до ±0.1% от номинального значения, что критично для процессов, где стабильность параметров определяет качество энергии или эффективность оборудования. Встроенный высокоскоростной цифровой процессор (частота обновления до 200 Гц) обеспечивает мгновенное реагирование на изменения нагрузок или внешних условий, предотвращая отклонения параметров за пределы нормативных значений. Это делает WOODWARD 9903-543 идеальным выбором для критических энергетических объектов;
- Расширенная защита и отказоустойчивость: Встроенная система защиты включает функции контроля перегрузки, превышения температуры двигателя, снижения уровня масла, аварийного снижения скорости и нарушения синхронизации. При возникновении критических ситуаций контроллер автоматически переводит оборудование в безопасный режим, снижает нагрузку или останавливает двигатель, предотвращая серьезные повреждения. Каждый входной/выходной канал оснащен электрической изоляцией до 1000 В АС, защищая от электромагнитных помех (EMI/RFI) и скачков напряжения. Корпус с степенью защиты IP65 обеспечивает полную защиту от пыли и струй воды, расширяя область применения в суровых индустриальных условиях;
- Глубокая интеграция и коммуникации: Легко интегрируется с системами управления Woodward (например, Woodward 2301D Speed Control) и оборудованием сторонних производителей (датчики, исполнительные механизмы, системы SCADA). Поддерживает современные коммуникационные интерфейсы — Ethernet (Gigabit), RS-485 и CANopen, а также протоколы Modbus TCP/RTU, Profinet и OPC UA для удаленного мониторинга, управления и передачи данных в верхнеуровневые системы. Конфигурируется через специализированное программное обеспечение Woodward (Woodward Toolkit Pro), которое предоставляет интуитивно понятный интерфейс для настройки алгоритмов, параметров защиты и коммуникаций.
Это позволяет использовать WOODWARD 9903-543 в практических сценариях — например, на дизельной электростанции с параллельной работой с сетью электроэнергии: контроллер регулирует скорость дизельного двигателя и подачу топлива в зависимости от текущей электронагрузки, поддерживая стабильное напряжение и частоту сети. При подключении к сети контроллер синхронизирует параметры двигателя с сетевыми показателями, а при возникновении перегрузки автоматически увеличивает подачу топлива, сохраняя скорость и мощность. При обнаружении снижения уровня масла WOODWARD 9903-543 мгновенно отправляет алерт в систему SCADA и снижает нагрузку на двигатель, предотвращая перегрев и повреждение подшипников.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип устройства | Цифровой контроллер двигателей/турбин (WOODWARD) |
| Диапазон регулирования скорости | 0–15000 об/мин |
| Точность регулирования | Скорость: ±0.05% от номинала; Мощность: ±0.1% от номинала |
| Поддерживаемые интерфейсы | Ethernet (Gigabit), RS-485, CANopen |
| Поддерживаемые протоколы | Modbus TCP/RTU, Profinet, OPC UA |
| Степень защиты | IP65 |
| Рабочая среда | Температура: -40 °C – +75 °C; Влажность: 5–95% RH (без конденсации); Вибрации: до 5 г (10–2000 Гц) |
| Питание | 12–24 В DC (±20%); Потребляемая мощность: Максимально 25 Вт |
| Совместимость | Дизельные двигатели, газовые/паровые турбины, энергетические комплексы, системы SCADA |
| Сертификации | CE, UL, CSA, ATEX (для зон с взрывоопасностью), IECEx |
Типичные сценарии применения
- Энергетика: Дизельные электростанции
На стационарной дизельной электростанции WOODWARD 9903-543 управляет работой дизельных двигателей, поддерживая стабильную скорость и мощность при изменяющихся электронагрузках. Контроллер синхронизирует работу нескольких двигателей, распределяет нагрузку между ними и обеспечивает плавное подключение/отключение от сети электроэнергии. Высокая точность регулирования гарантирует соответствие параметров электроэнергии стандартам, а функция защиты от перегрузки предотвращает повреждение двигателей при пиковых нагрузках;
- Морская техника: Энергетические комплексы судов
На грузовых кораблях или пассажирских лайнерах WOODWARD 9903-543 контролирует скорость основного дизельного двигателя и мощность вспомогательных энергетических комплексов (компрессоры, насосы). Адаптивные алгоритмы регулирования корректируют параметры двигателя в зависимости от волнения и скорости корабля, обеспечивая стабильность хода и снижение расхода топлива. Устойчивость к вибрациям и степень защиты IP65 позволяют контроллеру работать в суровых морских условиях;
- Нефтегазовая промышленность: Компрессорные станции
На газоперекачивающих комплексах WOODWARD 9903-543 управляет скоростью газовых турбин, приводящих в действие компрессоры. Контроллер регулирует подачу газа в турбину в зависимости от требуемого давления газа в трубопроводах, поддерживая оптимальную эффективность процесса. Функция защиты от превышения температуры турбины предотвращает перегрев и разрушение компонентов, а интеграция с системой SCADA через OPC UA позволяет удаленно отслеживать состояние оборудования.
Сравнение с конкурентами
| Категория | WOODWARD 9903-543 | Конкурент (например, Siemens S7-1500 + функциональный модуль) |
|---|---|---|
| Специализация | Контроль двигателей/турбин (специализированное решение) | Универсальный контроллер (требует дополнительной настройки) |
| Точность регулирования | Скорость: ±0.05% от номинала; Мощность: ±0.1% от номинала | Скорость: ±0.2% от номинала; Мощность: ±0.3% от номинала |
| Функции защиты | Комплексные (перегрузка, температура, масло, синхронизация) | Базовые (только перегрузка и перегрев) |
| Степень защиты | IP65 | IP20 |
| Интеграция с двигателями | Нативная с оборудованием Woodward и большинством двигателей | Требует написания пользовательских драйверов |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для критических энергетических объектов: Выбирайте WOODWARD 9903-543 для дизельных электростанций, морских энергетических комплексов и компрессорных станций — его высокая точность, комплексные функции управления и защита обеспечивают надежность и безопасность работы;
- Для систем с изменяющимися нагрузками: При необходимости адаптивного регулирования параметров под переменными нагрузками — встроенные алгоритмы позволяют контроллеру быстро реагировать на изменения и поддерживать оптимальные параметры;
- Для суровых эксплуатационных условий: На объектах с низкими/высокими температурами, вибрациями или пылью — степень защиты IP65 и широкий диапазон рабочих температур гарантируют стабильную работу в суровых условиях.
Безопасные практики
- Правильный монтаж и подключение: Монтируйте контроллер в защищенном месте, обеспечивая доступ к панели управления и защиту от прямых солнечных лучей и влаги. При подключении датчиков и исполнительных механизмов соблюдайте полярность сигналов и используйте экранированные кабели, чтобы снизить электромагнитные помехи;
- Тщательная конфигурация: Перед запуском настройте параметры регулирования, пороги защиты и алгоритмы синхронизации через Woodward Toolkit Pro, соответствующие техническим характеристикам двигателя или турбины. Проверьте работу всех функций защиты в тестовом режиме;
- Регулярная диагностика и обновление: Периодически проверяйте состояние коммуникационных каналов и подключений, а также обновляйте прошивку контроллера до актуальных версий. Регулярно создавайте резервные копии конфигурации и документируйте все изменения параметров;
- Защита от несанкционированного доступа: Настройте парольную защиту для доступа к конфигурационным параметрам через программное обеспечение, а также ограничьте физический доступ к контроллеру, чтобы предотвратить несанкционированное изменение настроек.
