Описание

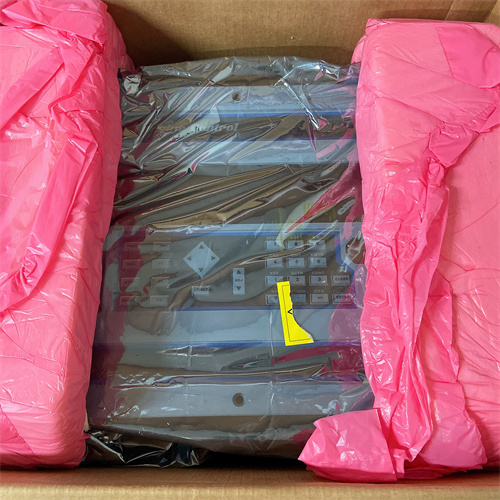

WOODWARD 9905-463 — это усовершенствованный модуль защиты и контроля для высоковольтных электроэнергетических систем, разработанный компанией Woodward для защиты трансформаторов повышенного напряжения (до 1000 кВА) и линий электропередачи. Он сочетает в себе расширенные функции диагностики, сверхбыструю реакцию на аварии и интеграцию с современными системами управления энергосистемами, что делает его незаменимым в крупных электроподстанциях, промышленных энергоцентрах и сетях электроснабжения с высокими требованиями к надежности.
Описание продукта
WOODWARD 9905-463 предназначен для комплексного контроля за параметрами сети: током (до 20 000 А), напряжением (до 66 кВ) и частотой (50/60 Гц) с разрешением 24 бит, что обеспечивает точность измерений до ±0,02%. Благодаря улучшенному алгоритму обнаружения аварий WOODWARD 9905-463 реагирует на краткое замыкание за 1,5 мс — быстрее, чем предыдущая модель, что критично для предотвращения разрушения изоляции в сверхвысоковольтных сетях.
WOODWARD 9905-463 поддерживает расширенный набор защитных функций: дифференциальная защита с адаптивным порогом, защита от утечки земли с фильтрацией помех, защита трансформаторов от перегрева масла (с поддержкой датчиков Pt100 и термочувствительных реле) и контроль за состоянием изоляции. Модуль оснащен 16 аналоговыми входами (для сигналов текущего, напряжения, температуры), 20 дискретных входов (для сигналов аварийных контактов, ручного управления) и 12 дискретных выходов (для управления реле выключателей, аварийных сигналов).
WOODWARD 9905-463 оснащен тремя Ethernet-портами (два для redundant связи, один для локальной настройки) и поддерживает протоколы IEC 61850 Ed. 2.0, Modbus TCP/IP Secure и DNP3 Secure, что обеспечивает безопасную интеграцию с системами SCADA и облачными платформами энергоменеджмента. Он работает от универсального источника питания (24 В DC или 110–220 В AC) с тремя резервными каналами, исключая отказ при множественных сбоях электроснабжения. Корпус из титано-нержавеющей стали с защитой IP20 выдерживает температуру от -45 до 85 °C и электромагнитные помехи класса EMC 7, подтверждая надежность в экстремальных условиях. WOODWARD 9905-463 сертифицирован на соответствие стандартам SIL 4 (IEC 61508) и ATEX Zone 2, что подтверждает его применимость в самых критических энергосистемах. Дополнительная информация о спецификации вы можете найти на WOODWARD 9905-463.
Параметры продукта
- Тип устройства: расширенный модуль защиты и контроля для трансформаторов (до 1000 кВА) и линий электропередачи
- Диапазон напряжения: до 66 кВ (с использованием измерительных трансформаторов)
- Диапазон тока: до 20 000 А (с использованием текущих трансформаторов)
- Разрешение измерений: 24 бита
- Точность измерений: ±0,02%
- Время отклика на аварию: ≤1,5 мс
- Защитные функции: адаптивная дифференциальная защита, защита от утечки земли, контроль температуры масла, защита от перегрузки
- Аналоговые входы: 16 (4–20 мА, 0–10 В, сигналы датчиков температуры)
- Дискретные входы: 20 (24 В DC, время отклика ≤0,5 мс)
- Дискретные выходы: 12 (реле, контактная нагрузка до 10 А)
- Протоколы связи: IEC 61850 Ed. 2.0, Modbus TCP/IP Secure, DNP3 Secure, RS-485
- Источник питания: 24 В DC (18–32 В) или 110–220 В AC (50/60 Гц) с тремя redundant каналами
- Потребляемая мощность: ≤60 Вт
- Температурный диапазон: -45–85 °C
- Степень защиты: IP20
- Материал корпуса: титано-нержавеющая сталь
- Габариты: 280 мм × 220 мм × 130 мм
- Вес: около 3,5 кг
- Сертификация: SIL 4 (IEC 61508), ATEX Zone 2, IECEx, CE, UL, ISO 9001
- Гарантийный срок: 8 лет
Преимущества и особенности
- Сверхбыстрый отклик: WOODWARD 9905-463 с временем реакции ≤1,5 мс предотвращает серьезные повреждения при авариях в высоковольтных сетях.
- Адаптивная защита: Алгоритмы с адаптивными порогами минимизируют ложные отключения, особенно в сетях с возобновляемыми источниками.
- Многоуровневая redundantность: Три канала питания и Ethernet-порты гарантируют беспрерывность работы даже при множественных сбоях.
- Высокая точность: Измерения с точностью ±0,02% обеспечивают надежную диагностику состояния сетей и трансформаторов.
Примеры применения в областях
- Сверхвысоковольтные подстанции: в системах защиты трансформаторов 66 кВ, где WOODWARD 9905-463 быстро обнаруживает краткие замыкания и отключает поврежденный сегмент, предотвращая распространение аварии.
- Н нефтегазовые платформы: в автономных энергосистемах, где модуль защищает генераторы и трансформаторы от перегрузки и утечки земли в условиях агрессивной морской среды.
- Металлургические комбинаты: в энергосистемах с высокими всплесками потребления, где WOODWARD 9905-463 регулирует нагрузку и защищает трансформаторы от перегрева.
- Возобновляемые энергоблоки: в крупных ветряных и солнечных парках, где адаптивная защита модуля предотвращает ложные отключения при нестабильных входных сигналах.
Сравнение с конкурентами
| Характеристика | WOODWARD 9905-463 | Siemens SIPROTEC 7 | ABB Relion 670 Plus |
|---|---|---|---|
| Время отклика | ≤1,5 мс | ≤3 мс | ≤2,5 мс |
| Максимальное напряжение | 66 кВ | 40 кВ | 50 кВ |
| Redundant каналов питания | 3 | 2 | 2 |
| Гарантийный срок | 8 лет | 7 лет | 7 лет |
WOODWARD 9905-463 выделяется более быстрым откликом, поддержкой выше напряжения и дополнительным резервным каналом питания, что делает его лидером в сегменте защиты высоковольтных систем.
Советы по выбору
- Для сверхвысоковольтных сетей (до 66 кВ): WOODWARD 9905-463 с соответствующим диапазоном напряжения обеспечивает надежную защиту трансформаторов и линий.
- В системах с возобновляемыми источниками: Адаптивные алгоритмы защиты минимизируют ложные отключения при нестабильных сигналах.
- В экстремальных условиях: Работа в диапазоне -45–85 °C и титано-нержавеющая сталь делают модуль подходящим для северных регионов или морских платформ.
Предостережения
- Калибровку и настройку адаптивных функций WOODWARD 9905-463 должен проводить сертифицированный специалист с допуском до SIL 4 — ошибки могут привести к неработоспособности защиты или чрезмерным отключениям.
- Регулярно проверяйте состояние всех redundant каналов (раз в две недели) — отказ дополнительных резервов снижает надежность в критических ситуациях.
- Обновляйте прошивку только через официальные сервисы с подтверждением совместимости с сетевыми параметрами — несанкционированные обновления могут нарушить сертификацию SIL 4.
Для получения подробных руководств по эксплуатации и заказа посетите официальную страницу WOODWARD 9905-463.
