Описание продукта

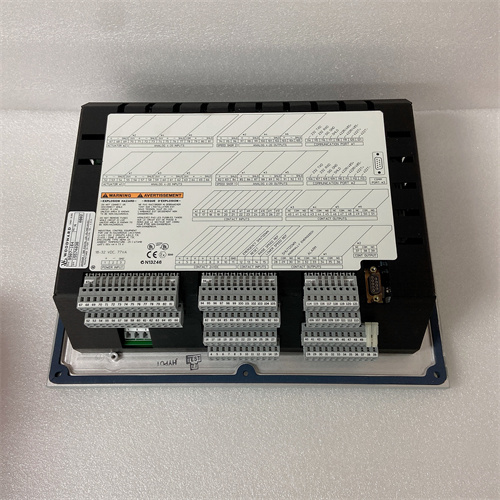

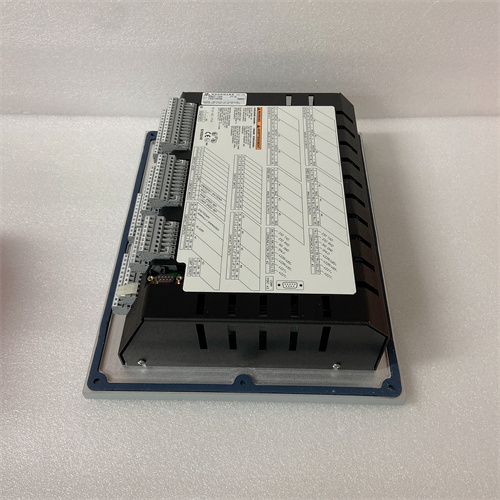

Woodward представляет компактный и надежный модуль интерфейса для систем автоматизации двигателей и турбин — 9907-163 (ссылка на продукт), который стал важным компонентом в цепях управления энергетическими установками благодаря универсальности и простоте интеграции. Компонент Woodward 9907-163 разработан для преобразования и передачи сигналов между сенсорами, исполнительными механизмами и основными контроллерами, обеспечивая стабильную коммуникацию в широком спектре промышленных приложений. Благодаря оптимизированному дизайну, расширенной защите от помех и совместимости с ключевыми протоколами, внедренным в 9907-163, продукт подтверждает позиции Woodward как лидера в сфере компонентов для энергетической автоматизации.
Параметры продукта
- Производитель: Woodward
- Модель: 9907-163 (ссылка на продукт)
- Тип устройства: Модуль интерфейса сигнальных преобразований (аналогово-цифровой/цифрово-аналоговый) для систем управления двигателями и турбин
- Применение: Двигатели внутреннего сгорания (газовые, дизельные), турбины, электрогенераторные установки, промышленные насосы и компрессоры,marinedсистемы автоматизации
- Основные функции:
- Преобразование аналоговых сигналов (4–20 мА ↔ 0–10 В) с высокой точностью
- Буферизация сигналов для защиты основного контроллера от перегрузок
- Изоляция каналов для снижения влияния электромагнитных помех
- Мониторинг состояния сигналов (обрыв цепи, превышение диапазона)
- Сигнализация о неисправностях через дискретные выходы
- Входы:
- Аналоговые: 4 канала (2 канала 4–20 мА, 2 канала 0–10 В), дифференциальные, точность ±0.1%
- Цифровые: 4 канала дискретных входов (DC 12–24V, сухих контактов)
- Выходы:
- Аналоговые: 4 канала (2 канала 4–20 мА, 2 канала 0–10 В), нагрузка до 600 Ом (для токовых сигналов), точность ±0.1%
- Цифровые: 4 канала дискретных выходов (релейные контакты, 1 А/250V AC) — для сигнализации неисправностей
- Коммуникационные интерфейсы: RS-485 (Modbus RTU) — для настройки параметров и мониторинга работы модуля
- Питание: DC 12–24V (диапазон 10–30V), потребление ≤8W
- Рабочая температура: -40°C до +70°C
- Степень защиты: IP20 (панельное монтирование на DIN-рейку)
- Изоляция каналов: 500V AC (между каналами и между каналами и питанием)
- Размеры: 72 × 90 × 120 мм (ширина × глубина × высота)
- Гарантийный срок: 2 года
Преимущества и особенности
- Высокая точность преобразования сигналов: Woodward 9907-163 обеспечивает точность ±0.1% для всех аналоговых каналов, что гарантирует надежную передачу данных между сенсорами и контроллерами в процессах с высокими требованиями к стабильности (энергетика, нефтегазовая промышленность).
- Универсальность сигнальных форматов: Поддержка основных аналоговых сигналов (4–20 мА, 0–10 В) позволяет интегрировать модуль с большинством стандартных сенсоров и исполнительных механизмов без дополнительных адаптеров.
- Расширенная защита и изоляция: Полная электрическая изоляция каналов (500V AC) и защита от электромагнитных помех (EMC класс 3) минимизируют влияние внешних воздействий и предотвращают повреждение основного контроллера.
- Легкость настройки и эксплуатации: Конфигурация параметров через интерфейс Modbus RTU и программное обеспечение Woodward Config Tool, а также интуитивно понятный дизайн упрощают монтаж и диагностику.
- Компактность и экономичность: Малые габариты позволяют монтировать модуль в ограниченном пространстве в шкафу автоматики, а объединение нескольких функций (преобразование, буферизация, изоляция) в одном устройстве снижает затраты на оборудование.
- Отказоустойчивость: Прочный конструктив, широкий диапазон рабочих температур и питания, а также защита от коротких замыканий делают 9907-163 устойчивым к суровым промышленным условиям (вибрации до 2g, влажность до 95% без конденсата).
Примеры применения в отраслях
- Энергетика: Использование Woodward 9907-163 в дизельных и газовых электростанциях для преобразования сигналов от датчиков давления, температуры и скорости к формату, совместимому с основными контроллерами Woodward (например, серии 8440) — высокая точность обеспечивает стабильное регулирование мощности генераторов.
- Нефтегазовая промышленность: В добывающих комплексах и трубопроводных станциях модуль 9907-163 преобразует сигналы от сенсоров расхода нефти/газа и передает их на контроллеры насосов и компрессоров, а также защищает управляющие системы от перегрузок и помех.
- Морская промышленность: Вmarinedсистемах автоматизации кораблей модуль обеспечивает совместимость между различными компонентами системы управления двигателем (сенсорами, инжекторами, контроллерами), адаптируя сигналы к требуемым форматам и обеспечивая надежную коммуникацию в условиях морской среды.
- Машиностроение: В промышленных установках с несколькими типами сенсоров и исполнительных механизмов 9907-163 унифицирует сигнальные форматы, упрощая интеграцию и снижая риск сбоев в цепях управления.
Сравнение с конкурентами
| Параметр | Woodward 9907-163 | Конкурентный продукт X | Конкурентный продукт Y |
|---|---|---|---|
| Точность преобразования | ±0.1% | ±0.2% | ±0.15% |
| Количество аналоговых входов/выходов | 4/4 (2 ток/2 напряжение) | 2/2 (1 ток/1 напряжение) | 3/3 (1 ток/2 напряжение) |
| Изоляция каналов | 500V AC | 250V AC | 300V AC |
| Коммуникационные интерфейсы | RS-485 (Modbus RTU) | Отсутствует | RS-485 (нестандартный протокол) |
| Гарантийный срок | 2 года | 1 год | 1.5 года |
Преимущества Woodward 9907-163 перед конкурентами заключаются в высокой точности преобразования сигналов, расширенной изоляции каналов, универсальности поддерживаемых форматов, стандартном коммуникационном интерфейсе и длительном гарантийном сроке, что делает его оптимальным решением для обеспечения совместимости и защиты систем автоматизации двигателей и турбин.
Советы по подбору
- Определите тип и количество сигналов: Woodward 9907-163 идеально подходит для проектов с нуждами в преобразовании 4–20 мА и 0–10 В (по 2 канала на каждый тип входов/выходов) — убедитесь, что количество и тип каналов соответствуют требованиям вашей системы.
- Проверьте требования к изоляции: Если ваша установка характеризуется высоким уровнем электромагнитных помех (например, промышленные заводы,marinedсреды), модуль с изоляцией 500V AC обеспечит стабильность работы лучше, чем конкуренты с низкой изоляцией.
- Учтите совместимость с контроллерами: Для систем на базе контроллеров Woodward (серии 8440, 9907) 9907-163 обеспечивает полную совместимость через интерфейс Modbus RTU, в то время как другие модули могут требовать дополнительной настройки.
- Оцените потребности в диагностике: Если требуется сигнализация о неисправностях (обрыв цепи, превышение диапазона), модуль с дискретными выходами для алертов превзойдет конкуренты без подобных функций.
Особые примечания
- При монтаже Woodward 9907-163 соблюдайте расстояние между модулем и мощными электроприборами не менее 20 мм для снижения влияния электромагнитных помех.
- Используйте только сертифицированные экранированные кабели для подключения сенсоров и контроллеров — это гарантирует защиту сигналов от помех и предотвращает повреждение модуля.
- Перед началом эксплуатации настройте параметры модуля через программное обеспечение Woodward Config Tool, указав тип сигналов для каждого канала и диапазоны измерения — не допускайте работы с заводскими настройками без предварительной проверки.
- Регулярно проверяйте состояние аналоговых сигналов и работоспособность дискретных выходов для сигнализации — своевременное выявление неисправностей поможет избежать сбоев в системе автоматизации.
- В случае возникновения проблем обратитесь к авторизованным представителям Woodward или используйте техническую поддержку — 9907-163 покрывается гарантией 2 года при соблюдении условий монтажа и эксплуатации.
