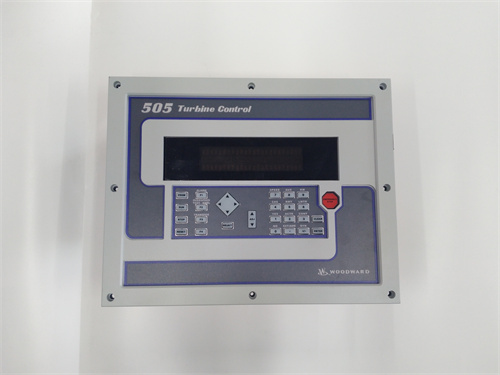

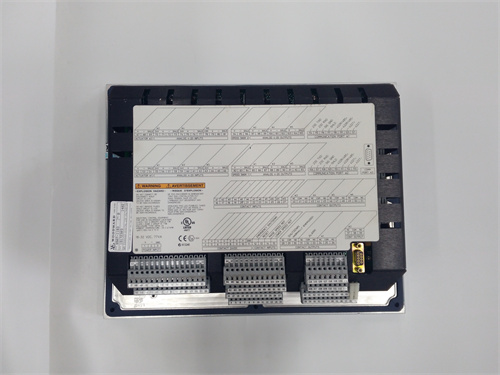

WOODWARD 9907-173 — Высокоточный электронный модуль защиты и контроля для энергетического оборудования
WOODWARD 9907-173 — это специализированный электронный модуль от глобального лидера в производстве систем управления энергетическим оборудованием WOODWARD, предназначенный для комплексной защиты и мониторинга параметров двигателей внутреннего сгорания (ДВС), газовых и паровых турбин, а также синхронных генераторов. Модуль WOODWARD 9907-173 сочетает в себе функции точного контроля ключевых параметров и оперативной защиты от аварийных ситуаций, что делает его неотъемлемым компонентом для обеспечения безопасности и непрерывности работы на ТЭС, ГЭС, дизельных электростанциях (ДЭС) и промышленных объектах с критическими требованиями к надежности. Важно отметить, что WOODWARD 9907-173 отличается расширенным набором входов/выходов, гибкостью конфигурации и совместимостью с современными автоматизированными системами управления (АСУТП).
Описание продукта
WOODWARD 9907-173 представляет собой современный электронный модуль, разработанный для решения задач защиты и мониторинга в сложных энергетических системах. Модуль WOODWARD 9907-173 оснащен высокоточными аналоговыми и цифровыми входами для измерения скорости, температуры, давления, нагрузки и других критических параметров оборудования, а также специализированными выходами для управления системами защиты и аварийной остановки. Компактное монтажное решение (на рейку DIN), защищенная электроника с повышенной помехоустойчивостью, широкий диапазон питания и герметизированные разъемы гарантируют стабильную работу в условиях перепадов температур, электромагнитных помех, вибраций и влажности. Благодаря поддержке стандартных коммуникационных протоколов и интуитивно понятному программному обеспечению для настройки, WOODWARD 9907-173 легко интегрируется в существующие АСУТП и позволяет быстро конфигурировать пороговые значения защиты, логирование событий и алерты.
Технические параметры
- Тип устройства: Электронный модуль защиты и контроля для двигателей, турбин и генераторов
- Производитель: WOODWARD
- Модель: 9907-173
- Основные функции: Мониторинг скорости, температуры, давления, нагрузки; защита от перегрузки, перегрева, низкой/высокой скорости, низкого/высокого давления; аварийная остановка; логирование событий; удаленное мониторинг
- Входы:
- Аналоговые входы: 8 каналов (0–10 В, 4–20 мА; разрешение 16 бит, точность ±0,05%)
- Цифровые входы: 12 каналов (дифференциальные, PNP/NPN, конфигурируемые; напряжение 12–24 В DC)
- Скоростные входы: 2 канала (поддержка датчиков Холла, индуктивных, оптических; диапазон частот 0–20 кГц, точность ±0,02%)
- Температурные входы: 4 канала (поддержка термокупелей J/K/T, термисторов; диапазон температур -200 °C до +1300 °C)
- Выходы:
- Аналоговые выходы: 6 каналов (0–10 В, 4–20 мА; разрешение 16 бит, нагрузка до 600 Ω)
- Цифровые выходы: 10 каналов (релейные, максимальный ток 5 А при 250 В AC / 30 В DC; для управления системами защиты и аварийной остановки)
- Выходы алертов: 3 канала (суммарные, для сигнализации о предаварийных состоянии)
- Параметры защиты (настраиваемые):
- Диапазон скорости: 0–15 000 об/мин
- Диапазон температуры: -200 °C до +1300 °C
- Диапазон давления: 0–100 бар (в зависимости от датчика)
- Диапазон нагрузки: 0–120% от номинальной мощности
- Время реакции на аварийное состояние: ≤1 мс
- Логирование: Хранение до 1000 событий с отметкой времени (точность ±1 мс); поддержка экспорта данных в CSV
- Коммуникационные интерфейсы: Ethernet (Modbus TCP/IP, Ethernet/IP), RS-485 (Modbus RTU), опционально Profibus DP
- Питание: 24 В DC ±20% (9–32 В DC) или 110/220 В AC ±15% (50/60 Гц); потребление ≤15 Вт
- Операционные условия: Температура -40 °C до +80 °C, относительная влажность 5–95% (без конденсации), вибрации до 25 Гц (продолжительные)
- Степень защиты: IP54 (при монтаже с защитным кожухом), IP20 (при монтаже в шкафу)
- Габаритные размеры: 144 × 100 × 85 мм (ширина × глубина × высота)
- Вес: 0,9 кг
- Сертификации: CE, UL, CSA, ATEX Zone 2, IEC 61131-2, IEC 60034, IEC 61000 (электромагнитная совместимость)
- Гарантийный срок: 2 года
Преимущества и особенности
- Высокоточное мониторинг и быстрая реакция: WOODWARD 9907-173 обеспечивает измерение параметров с точностью до ±0,05% и реакцию на аварийные состояния за ≤1 мс, что позволяет оперативно остановить оборудование и предотвратить серьезные повреждения или аварии.
- Расширенный набор входов для комплексного контроля: Поддержка 8 аналоговых, 12 цифровых, 2 скоростных и 4 температурных входов позволяет мониторить все ключевые параметры энергетического оборудования, от скорости и нагрузки до температуры и давления.
- Гибкая конфигурация параметров защиты: Настраиваемые пороговые значения для каждой функции защиты (перегрузка, перегрев, низкая скорость и др.) позволяют адаптировать WOODWARD 9907-173 к специфическим требованиям различных типов оборудования (двигатели, турбины, генераторы).
- Логирование и диагностика событий: Хранение до 1000 событий с отметкой времени позволяет быстро определить причину аварии или предаварийного состояния, сокращая время простоя и расходы на ремонт.
- Легкая интеграция в АСУТП: Поддержка современных коммуникационных протоколов (Ethernet, Modbus, Ethernet/IP) обеспечивает бесшовную интеграцию в распределенные системы управления и возможность удаленного мониторинга и настройки.
- Надежность в экстремальных условиях: Широкий диапазон рабочих температур (-40 °C до +80 °C), степень защиты IP54 и устойчивость к вибрациям делают WOODWARD 9907-173 подходящим для эксплуатации в сложных средах, включая добывающие площадки, мобильные электростанции и тяжелую промышленность.
- Удобное программное обеспечение: Интуитивно понятный графический интерфейс для настройки параметров, конфигурации входов/выходов и просмотра логов событий позволяет быстро настроить модуль без необходимости в глубоких знаниях электроники или энергетики.
Прикладные случаи в отраслях применения
- Энергетика: WOODWARD 9907-173 используется на ТЭС, ГЭС и комбинированных электростанциях для защиты газовых, паровых и гидротурбин, а также синхронных генераторов, мониторя скорость, температуру втулок, давление пара и нагрузку.
- Дизельные электростанции (ДЭС): На стационарных и мобильных ДЭС модуль защищает дизельные двигатели от перегрузки, перегрева, низкого давления масла и низкой скорости, а также логирует все события для последующей диагностики.
- Нефтегазовая отрасль: На добывающих площадках и рефтингах WOODWARD 9907-173 контролирует параметры компрессоров, насосов и газовых турбин, защищая их от аварийных ситуаций в условиях агрессивных сред и переменных нагрузок.
- Морская техника: На кораблях иmarinedвижителях модуль защищает основные и вспомогательные двигатели, турбины и генераторы, обеспечивая надежность работы в условиях высоких вибраций, перепадов температур и влажности.
- Промышленность: В крупных заводах по производству металлов, химических продуктов и бумаги WOODWARD 9907-173 защищает энергетическое оборудование (двигатели агрегатов, компрессоры, насосы) от перегрузки и других аварийных состояний, гарантируя стабильность технологических процессов.
Сравнение с конкурентами
| Параметр | WOODWARD 9907-173 | Конкурентский модуль X | Конкурентский модуль Y |
|---|---|---|---|
| Производитель | WOODWARD (лидер в системах управления энергетическим оборудованием) | Средний бренд | Региональный производитель |
| Точность измерения параметров | ±0,05% | ±0,2% | ±0,5% |
| Количество входов | 8 АИ + 12 ЦИ + 2 СИ + 4 ТИ | 4 АИ + 6 ЦИ + 1 СИ | 2 АИ + 4 ЦИ |
| Время реакции на аварийное состояние | ≤1 мс | ≤5 мс | ≤10 мс |
| Логирование событий | До 1000 событий | До 200 событий | Отсутствует |
| Поддерживаемые протоколы | Ethernet, Modbus TCP/IP/RTU, Ethernet/IP | Только Modbus RTU | Отсутствует Ethernet |
| Диапазон рабочих температур | -40 °C до +80 °C | -20 °C до +65 °C | 0 °C до +55 °C |
| Степень защиты | IP54 | IP44 | IP20 |
| Гарантийный срок | 2 года | 1 год | 6 месяцев |
Преимущества перед конкурентами: WOODWARD 9907-173 превосходит конкурентов по высокой точности измерения (±0,05%), расширенному набору входов для комплексного контроля, быстрой реакции на аварийные состояния (≤1 мс) и расширенному логированию событий (до 1000 записей). Поддержка современных коммуникационных протоколов, высокая степень защиты IP54 и широкий диапазон рабочих температур делают его подходящим для критических приложений, а длительный гарантийный срок подтверждает надежность и качество продукта.
Советы по выбору
- Определите требуемые параметры контроля: Если вам нужно мониторить множество параметров (скорость, температура, давление, нагрузка) и обеспечить комплексную защиту оборудования, WOODWARD 9907-173 с расширенным набором входов является оптимальным выбором.
- Оцените требования к реакции: Для оборудования с высокими рисками при аварии (например, газовые турбины, крупные генераторы) быстрая реакция модуля (≤1 мс) критически важна и делает WOODWARD 9907-173 предпочтительным вариантом.
- Рассчитайте условия эксплуатации: Для работы в условиях низких/высоких температур, влажности или вибраций, степень защиты IP54 и расширенный диапазон рабочих температур гарантируют надежность модуля.
- Учтите необходимость в логировании: Если диагностика причин аварий и предаварийных состояний важна для сокращения времени простоя, расширенное логирование событий WOODWARD 9907-173 предоставит важную информацию для анализа.
- Оцените интеграцию в АСУТП: Если требуется удаленное мониторинг и управление через современные протоколы (Ethernet/IP, Modbus TCP/IP), модуль обеспечит бесшовную интеграцию в существующие системы.
Важные примечания
- Монтаж и настройку WOODWARD 9907-173 должен выполнять квалифицированный специалист с опытом работы с системами защиты энергетического оборудования, соблюдением правил электробезопасности и рекомендаций производителя.
- Перед подключением убедитесь в совместимости модуля с типами датчиков (температуры, давления, скорости) и исполнительными механизмами, а также в соответствии параметров питания с техническими характеристиками.
- Регулярно проверяйте пороговые значения защиты и обновляйте программное обеспечение до последней версии (доступной на официальном сайте WOODWARD) для обеспечения актуальности функций и исправления возможных ошибок.
- При монтаже в открытых местах используйте защитный кожух с степенью защиты не ниже IP54, а также соблюдайте правила заземления для снижения влияния электромагнитных помех.
- Не эксплуатируйте WOODWARD 9907-173 за пределами указанных в технической документации параметров (температура, напряжение, нагрузка на выходы), чтобы сохранить гарантию и избежать поломок.
- Для замены или ремонта обращайтесь только к авторизованным дилерам WOODWARD — использование неоригинальных комплектующих или несоответствующих настроек может привести к нестабильной работе системы защиты и риску аварий.
