Описание
Описание продукта

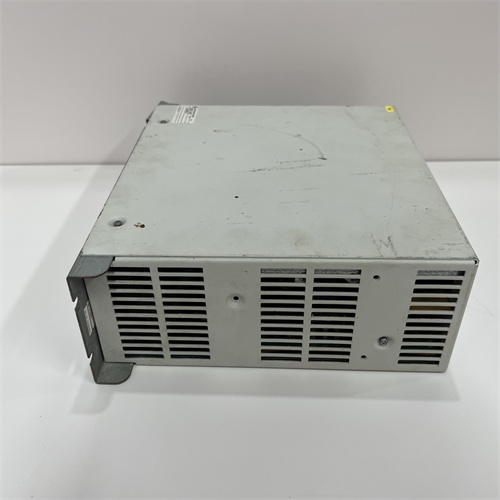

Основным объектом рассмотрения является модуль питания и управления для систем безопасности двигателей WOODWARD BUM60-1224-54-B-001-VC-A0-0093-0013-G003-0000 3522-1004 — ключевой компонент семейства контроллеров безопасности Woodward BUM (Backup Unit Module), разработанный компанией Woodward для обеспечения отказоустойчивого питания и управления аварийными системами газовых, дизельных и биотопливных двигателей мощностью 100–3000 кВт. Продукт WOODWARD BUM60-1224-54-B-001-VC-A0-0093-0013-G003-0000 3522-1004 относится к серии специализированных резервных модулей Woodward, специализирующихся на работе в суровых промышленных условиях (вибрации до 15 g, температуры от -40 °C до +85 °C, агрессивные химические среды и влага с классом защиты IP67), где требуется абсолютная надежность (класс безопасности SIL 3 по IEC 61508) и быстрая активация резервных функций (время ответа ≤2 мс). Это критично для предотвращения катастрофических аварий двигателей в объектах с высоким риском: нефтегазовые компрессорные станции, крупные тепловые электростанции (ТЭЦ), судовые силовые установки, приводы для тяжелых насосов в химических заводах.
Благодаря интегрированному двойному источнику питания (12 В ПС и 24 В ПС) и резервным батареем (встроенной, с автоматическим заряжением), WOODWARD BUM60-1224-54-B-001-VC-A0-0093-0013-G003-0000 3522-1004 гарантирует непрерывное питание аварийных систем (аварийные клапаны, системы торможения, сигнальные маячки) даже при отключении основного электроснабжения. Ключевая особенность — модуль поддерживает три независимых канала управления аварийными сценариями: закрытие дросселя топлива, активация тормозного механизма и подача сигнала тревоги, которые активируются автоматически при сбое основного контроллера или превышении критических параметров (перегрев, перепад давления масла, перескок скорости). Особенно важно отметить, что WOODWARD BUM60-1224-54-B-001-VC-A0-0093-0013-G003-0000 3522-1004 имеет встроенную память для архивации аварийных событий (до 1000 записей с отметкой времени и параметров) — это позволяет операторам после инцидента восстановить последовательность событий и выявить причину аварии (например, отключение питания или отказ датчика скорости).
Кроме того, WOODWARD BUM60-1224-54-B-001-VC-A0-0093-0013-G003-0000 3522-1004 полностью совместим с основными контроллерами Woodward (например, 8440-1706 A SPM-D11, 5466-316) и системами мониторинга SCADA через интерфейс Modbus RTU (RS-485) — это обеспечивает синхронную передачу данных о состоянии модуля (уровень заряда батареи, состояние каналов, наличие ошибок) в режиме реального времени. Например, на нефтегазовой скважине операторы через SCADA могут отслеживать уровень заряда резервной батареи модуля и планировать замену за несколько месяцев до её полного разряда, предотвращая отказ системы безопасности. Детальную информацию о технических характеристиках и правилах монтажа можно найти на официальной странице: WOODWARD BUM60-1224-54-B-001-VC-A0-0093-0013-G003-0000 3522-1004.
Особенно ценным преимуществом WOODWARD BUM60-1224-54-B-001-VC-A0-0093-0013-G003-0000 3522-1004 является его соответствие требованиям防爆 ATEX II 2G Ex d IIC T6 Ga и IECEx Ex d IIC T6 Ga, что позволяет монтировать его непосредственно в опасных зонах (например, вблизи резервуаров с легковоспламеняющимися газами или жидкостями). В отличие от стандартных резервных модулей SIL 2, которые требуют дополнительных защитных оболочек для установки в опасных зонах, WOODWARD BUM60-1224-54-B-001-VC-A0-0093-0013-G003-0000 3522-1004 работает «из коробки», снижая затраты на модернизацию и монтаж.
Параметры продукта
Параметры WOODWARD BUM60-1224-54-B-001-VC-A0-0093-0013-G003-0000 3522-1004 оптимизированы для отказоустойчивого питания и управления системами безопасности, основные из них включают:
- Характеристики питания:
- Основные источники питания: 12 В ПС и 24 В ПС (диапазон допустимого напряжения 9–32 В ПС);
- Резервная батарея: Литиево-ионная, емкостью 60 А·ч, срок службы >5 лет;
- Время автономной работы (при отключении основного питания): ≥4 часа (при нагрузке 15 А);
- Система заряда: Автоматическая, с регулировкой напряжения (13,8 В для 12 В батареи / 27,6 В для 24 В батареи).
- Конфигурация каналов управления:
- Количество аварийных выходов: 5 дискретных релейных выходов (нормально разомкнутые, NO);
- Максимальный ток на выход: 10 А (продолжительный) / 20 А (кратковременный, до 5 с);
- Тип реле: Мощные контакты с платированием (устойчивость к износу >50 000 циклов);
- Поддерживаемые аварийные сценарии: Закрытие дросселя топлива, активация тормоза, сигнал тревоги, отключение приводов, блокировка запуска.
- Динамические характеристики:
- Время ответа на аварийный сигнал: ≤2 мс;
- Время синхронизации с основным контроллером: ≤1 мс;
- Частота проверки состояния каналов: 1000 Гц (1 раз в миллисекунду).
- Защитные функции:
- Защита от короткого замыкания: Автоматическое отключение канала при токе >20 А;
- Защита от перегрева: Отключение заряда батареи при температуре >85 °C;
- Защита от обратной полярности: Несущесвующее повреждение при неправильном подключении питания;
- Защита от электростатического разряда (ESD): ±15 кВ (по стандарту IEC 61000-4-2).
- Операционная характеристика:
- Диапазон температур: -40 °C до +85 °C;
- Устойчивость к вибрации: До 15 g (диапазон частот 10–2000 Гц);
- Устойчивость к ударным нагрузкам: До 50 g (время воздействия 11 мс);
- Класс защиты: IP67 (полная защита от пыли и погружение в воду до 1 метра, 30 минут);
– сертификация: ATEX II 2G Ex d IIC T6 Ga, IECEx Ex d IIC T6 Ga.
- Коммуникация:
- Встроенный интерфейс: Modbus RTU (RS-485) — для передачи данных о состоянии модуля;
- Протокол архивации: Proprietary Protocol — для сохранения аварийных событий.
Преимущества и особенности
WOODWARD BUM60-1224-54-B-001-VC-A0-0093-0013-G003-0000 3522-1004 имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Трехканальная защита и SIL 3: Поддержка трех независимых каналов управления аварийными сценариями и класс безопасности SIL 3 гарантируют, что WOODWARD BUM60-1224-54-B-001-VC-A0-0093-0013-G003-0000 3522-1004 останавливает двигатель даже при отказе двух каналов — критично для объектов, где отказ системы безопасности может привести к взрывам (например, нефтегазовые компрессорные станции) или выбросу токсичных веществ (химические заводы).
- Двойное питание и длительная автономность: Совмещение двух источников питания (12/24 В ПС) и резервной батареи с автономностью ≥4 часа делает WOODWARD BUM60-1224-54-B-001-VC-A0-0093-0013-G003-0000 3522-1004 независимым от сбоев основного электроснабжения. Например, при отключении сети на удаленной нефтегазовой скважине модуль продолжает управлять аварийными клапанами в течение 4 часов, давая операторам время устранить неполадку.
- Экстремальная устойчивость и IP67: Класс защиты IP67 и работа в диапазоне -40 °C–+85 °C позволяют монтировать WOODWARD BUM60-1224-54-B-001-VC-A0-0093-0013-G003-0000 3522-1004 в влажных средах (судовые установки), пыльных цехах (металлургия) или холодных регионах (северные газовые трубопроводы) — в отличие от модулей IP54, которые быстро выходят из строя при контакте с водой или пылью.
- Архивция аварийных событий: Встроенная память для 1000 записей с отметкой времени и параметров позволяет операторам после аварии восстановить детали инцидента (например, время отключения питания, значение температуры двигателя) и предотвратить повторение подобных ситуаций. Это критично для соблюдения стандартов безопасности ISO 45001 и аудита регуляторных органов.
- Легкая интеграция с контроллерами Woodward: Полная совместимость с основными контроллерами Woodward (8440-1706 A SPM-D11, 5466-316) и автоматическая синхронизация параметров упрощают монтаж и настройку — WOODWARD BUM60-1224-54-B-001-VC-A0-0093-0013-G003-0000 3522-1004 подключается к существующей системе за 30–45 минут, не требуя изменения схем коммутации.
Примеры применения в отраслях
WOODWARD BUM60-1224-54-B-001-VC-A0-0093-0013-G003-0000 3522-1004 широко используется в отраслях с критическими требованиями к безопасности двигателей:
- Нефтегазовая отрасль (компрессорные станции): В системах защиты газовых компрессоров мощностью 2000 кВт — WOODWARD BUM60-1224-54-B-001-VC-A0-0093-0013-G003-0000 3522-1004 управляет аварийными клапанами и тормозным механизмом. При отключении основного питания или превышении температуры компрессора >180 °C модуль активирует закрытие клапанов подачи газа за ≤2 мс, предотвращая перегрев и разрушение ротора.
- Теплоэнергетика (ТЭЦ): В дизельных электростанциях мощностью 1500 кВт — модуль обеспечивает резервное питание для систем остановки двигателей. При сбое основного контроллера WOODWARD BUM60-1224-54-B-001-VC-A0-0093-0013-G003-0000 3522-1004 использует резервную батарею для подачи сигнала на дроссель топлива, плавно снижая скорость двигателя до остановки и предотвращая резкие перепады напряжения в сети.
- Судостроение (судовые силовые установки): В дизельных двигателях грузовых кораблей — модуль защищает от и вибраций (15 g). При попадании воды в шкаф управления или отключении генератора судового электроснабжения WOODWARD BUM60-1224-54-B-001-VC-A0-0093-0013-G003-0000 3522-1004 продолжает управлять аварийными системами в течение 4 часов, позволяя капитану безопасно отвести корабль в порт.
- Химическая промышленность (реакторные установки): В приводах насосов для транспортировки токсичных химикатов — модуль активирует закрытие клапанов и сигнал тревоги при отказе основного питания. Класс ATEX Ex d IIC T6 Ga предотвращает искры в зоне с риском взрыва, а архивация событий позволяет выявить причину отключения питания.
BUM60-1224-54-B-001-VC-A0-0093-0013-G003-0000 3522-1004
