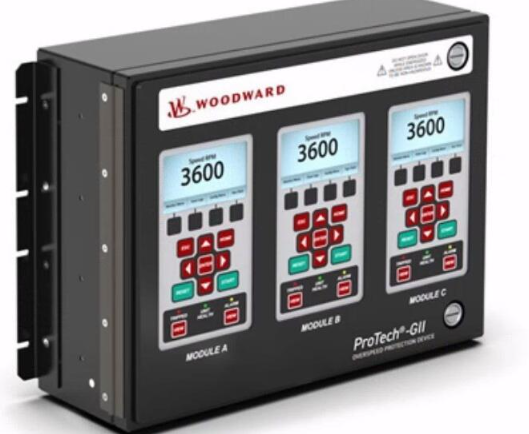

Основная информация о продукте: WOODWARD PROTECH-GII
В данной статье рассматривается высокотехнологичный системный защитный реле от ведущего производителя оборудования для управления и защиты энергетических установок Woodward — WOODWARD PROTECH-GII (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]). Это устройство относится к классу критической защиты, предназначенное для мониторинга и защиты двигателей внутреннего сгорания, газовых и паровых турбин, генераторов и других энергетических агрегатов от аварийных ситуаций. Области применения WOODWARD PROTECH-GII включают энергетику (ТЭС, ГЭС, АЭС), нефтегазовую отрасль (компрессорные станции, добывающие объекты), тяжелое машиностроение и морские транспортные средства. Благодаря многофункциональности, высокой надежности и гибкой конфигурации, WOODWARD PROTECH-GII стал стандартом в сфере защиты энергетических установок, обеспечивая предотвращение катастрофических поломок и снижение эксплуатационных рисков.
Описание продукта
WOODWARD PROTECH-GII (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) — это цифровое защитное реле с расширенным набором функций мониторинга и защиты, разработанное для реального контроля ключевых параметров энергетических агрегатов. Его основная функция — непрерывный сбор данных о работе оборудования (скорость вращения, температура, давление, ток, напряжение и другие параметры), сравнение их с предопределенными нормативными значениями и формирование сигналов на остановку или регулирование при превышении критических порогов, а также передача данных в системы управления (PLC, SCADA) для анализа и документирования.
Особого внимания заслуживает то, что WOODWARD PROTECH-GII оснащен мощным микропроцессором и гибкой архитектурой, поддерживающей до 16 аналоговых и 24 цифровых входов/выходов, что позволяет адаптировать его к различным типам агрегатов и требованиям объектов. Устройство предоставляет широкий спектр защитных функций: защита от превышения скорости (оверспид), снижения скорости (ундерспид), перегрева, перегрузки, потери масла, неполадок в системе смазки и охлаждения, а также защита от несинфазного включения генераторов. WOODWARD PROTECH-GII имеет интуитивно понятный сенсорный дисплей и поддержку коммуникационных протоколов Modbus TCP, Ethernet/IP, Profinet, что обеспечивает удобство конфигурации и интеграцию в современные автоматизированные системы. Кроме того, оно оснащено функциями архивирования событий и ошибок, что упрощает диагностику причин нештатных ситуаций и планирование технического обслуживания. Как продукт Woodward, WOODWARD PROTECH-GII соответствует международным стандартам IEC 61508 (Safety Integrity Level SIL 2), CE и UL, подтверждая свою безопасность и надежность в критических энергетических процессах.
Технические параметры
- Модель: WOODWARD PROTECH-GII (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите])
- Тип продукта: Цифровое защитное реле для энергетических агрегатов
Параметры входов/выходов
- Аналоговые входы: До 16 каналов (4–20 мА, 0–10 В)
- Цифровые входы: До 24 каналов (дискретные, НО/НР)
- Аналоговые выходы: До 8 каналов (4–20 мА)
- Цифровые выходы: До 16 каналов (реле, солид-стейт)
- Входы для измерения скорости: До 4 каналов (индуктивные датчики, энкодеры)
Параметры коммуникации и питания
- Коммуникационные протоколы: Modbus TCP, Ethernet/IP, Profinet, CANopen
- Питание: 24 В DC (18–32 В DC) или 110/220 В AC (85–264 В AC)
- Потребляемая мощность: Максимум 25 Вт
- Уровень защиты: IP20 (рабочая область) / IP54 (при использовании защитного корпуса)
- Рабочая температура: -20°C – +60°C
Функциональные параметры
- Уровень безопасности SIL: SIL 2 (согласно IEC 61508)
- Частота обновления данных: 10 мс
- Архивное хранилище: До 10 000 событий
- Время реакции на аварийные сигналы: Меньше 1 мс
Преимущества и особенности
WOODWARD PROTECH-GII (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) имеет ряд ключевых преимуществ перед аналогами на рынке:
- Многофункциональная защита: Широкий спектр защитных функций обеспечивает комплексную безопасность различных типов энергетических агрегатов.
- Гибкая конфигурация: Поддержка большого количества входов/выходов и коммуникационных протоколов позволяет адаптировать реле к специфическим требованиям объектов.
- Высокий уровень безопасности SIL 2: Соответствие стандарту IEC 61508 подтверждает надежность в критических ситуациях, снижая риск аварий.
- Удобство эксплуатации: Интуитивно понятный сенсорный дисплей и функции архивирования упрощают конфигурацию, диагностику и обслуживание.
- Универсальная интеграция: Поддержка популярных коммуникационных протоколов обеспечивает совместимость с системами PLC, SCADA любых производителей.
- Высокая скорость реакции: Время реакции менее 1 мс предотвращает развитие аварийных ситуаций и минимизирует ущерб оборудованию.
Области применения и кейсы
- Энергетика (Газовая турбина ТЭС): На ТЭС WOODWARD PROTECH-GII контролирует скорость вращения турбины, температуру газового отхода, давление в камере сгорания и уровень масла. При превышении критических параметров реле мгновенно отправляет сигнал на остановку агрегата, предотвращая повреждение дорогостояющих компонентов. Данные о работе передаются в систему SCADA для мониторинга в реальном времени.
- Нефтегазовая отрасль (Компрессорная станция): На станции WOODWARD PROTECH-GII защищает компрессоры от перегрузки, перегрева и потери масла. Гибкая конфигурация позволяет настроить индивидуальные защитные пороги для каждого компрессора, а архивирование событий помогает выявлять причины нештатных остановок и оптимизировать режим работы.
- Морское транспортное средство (Двигатель корабельного генератора): На корабле WOODWARD PROTECH-GII обеспечивает защиту генераторного двигателя от нестабильности скорости, перегрузки и неполадок в системе охлаждения. Поддержка морских стандартов и высокая надежность при перепадах температур делают его подходящим для морских условий.
- Тяжелое машиностроение (Двигатель дизельной электростанции мобильного типа): На мобильной электростанции WOODWARD PROTECH-GII контролирует ключевые параметры двигателя, включая скорость, температура охлаждающей жидкости и давление масла. При возникновении аварийной ситуации реле автоматически останавливает двигатель, предотвращая катастрофическое поломку и обеспечивая безопасность операторов.
Сравнение с конкурентами
WOODWARD PROTECH-GII (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) сравнивается с двумя ведущими аналогами — защитным реле Siemens 7UT612 и продуктом ABB REL670. Основные различия представлены ниже:
| Параметр | WOODWARD PROTECH-GII | Siemens 7UT612 | ABB REL670 |
|---|---|---|---|
| Уровень SIL | SIL 2 | SIL 1 | SIL 2 |
| Количество аналоговых входов | До 16 | До 8 | До 12 |
| Время реакции | < 1 мс | < 2 мс | < 1.5 мс |
| Поддерживаемые протоколы | Modbus TCP, Ethernet/IP, Profinet, CANopen | Modbus TCP, Profinet | Modbus TCP, IEC 61850 |
| Архивное хранилище | 10 000 событий | 5 000 событий | 8 000 событий |
Из сравнения видно, что WOODWARD PROTECH-GII превосходит аналогов по количеству аналоговых входов, объему архивного хранилища и скорости реакции, что делает его более эффективным для сложных энергетических объектов с широким спектром контролируемых параметров. В отличие от Siemens 7UT612, он имеет более высокий уровень безопасности SIL 2 и поддерживает больше коммуникационных протоколов, расширяя возможности интеграции. Для проектов с высокими требованиями к безопасности, гибкости и скорости реакции WOODWARD PROTECH-GII является предпочтительным выбором.
Советы по выбору и меры предосторожности
Советы по выбору
- Тип энергетического агрегата: Выбирайте WOODWARD PROTECH-GII для защиты двигателей внутреннего сгорания, турбин, генераторов и компрессоров — его многофункциональность соответствует потребностям различных энергетических объектов.
- Требования к безопасности: Для объектов, где критичен высокий уровень безопасности (например, ТЭС, добывающие объекты), SIL 2 делает реле оптимальным решением.
- Система автоматизации: Убедитесь в совместимости реле с используемой системой PLC/SCADA — поддержка популярных протоколов обеспечивает универсальную интеграцию.
- Количество контролируемых параметров: При необходимости мониторинга большого числа аналоговых и цифровых параметров — расширенный набор входов/выходов реле полностью удовлетворяет этим требованиям.
Меры предосторожности
- Правильная конфигурация: Настройте защитные пороги и функции в соответствии с техническими характеристиками агрегата, используя официальное программное обеспечение Woodward. Проверяйте конфигурацию перед запуском в эксплуатацию.
- Регулярная проверка работоспособности: Периодически проводите тесты на отключение реле, проверяя правильность реакции на模拟рованные аварийные ситуации.
- Контроль питания: Обеспечьте стабильность питания реле, используя источники с защитой от перепадов напряжения и помех.
- Защита от электромагнитных помех: Используйте экранированные кабели для подключения сенсоров и коммуникационных линий, соблюдайте правила заземления в соответствии с требованиями стандартов.
- Обновление прошивки: Регулярно обновляйте прошивку реле через официальные каналы Woodward, чтобы исправить возможные программные ошибки и расширить функциональность.
- Комплаенс с требованиями безопасности: При монтаже и обслуживании реле отключите питание, используйте средства индивидуальной защиты и соблюдайте правила электроэнергетической безопасности.
