Описание

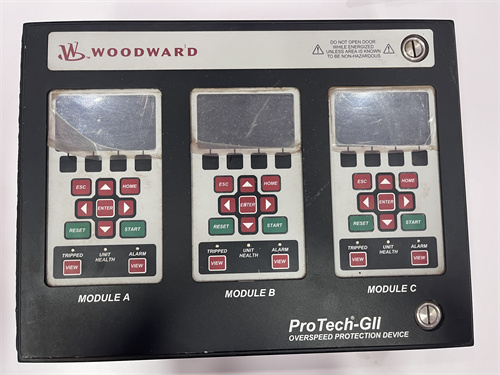

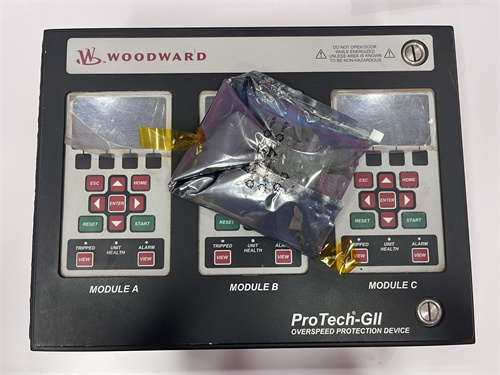

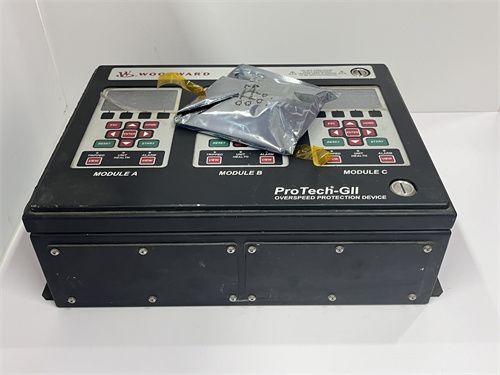

WOODWARD PROTECH-GII 8237-2601 — это высокоточный защитный контроллер, разработанный компанией Woodward, ведущим производителем компонентов для управления и защиты энергетического оборудования. Он специализируется на мониторинге критических параметров двигателей внутреннего сгорания, газовых и паровых турбин, а также автоматической активизации защитных мер при отклонении показателей от нормы. Благодаря надежности, расширенным функционалам диагностики и соответствию строгим отраслевым стандартам, WOODWARD PROTECH-GII 8237-2601 стал неотъемлемым элементом в энергетике, нефтегазовой промышленности, морском транспорте и крупных промышленных комплексах, где безопасность и непрерывность работы оборудования являются приоритетами.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип устройства | Защитный контроллер Woodward |
| Назначение | Мониторинг параметров энергетического оборудования и активизация защитных мер |
| Мониторяемые параметры | Скорость вращения, температура охлаждающей жидкости, давление масла, температура выхлопных газов, угол открытия клапанов и другие |
| Число входных каналов | 8 аналоговых (4–20 мА, 0–10 В), 16 дискретных (24 В ДС) |
| Число выходных каналов | 8 релейных (до 5 А / 250 В АС), 4 аналоговых (4–20 мА) |
| Тип питания | 24 В ДС (18–32 В ДС) или 125 В ДС (100–150 В ДС) |
| Рабочая температура | -40 °C – +70 °C |
| Класс защиты | IP42 (для монтажа в шкафах) или IP65 (модульный вариант для открытых площадок) |
| Тип монтажа | DIN-рейка или настольный |
| Габаритные размеры | 144 × 100 × 22.5 мм (DIN-рейка) |
| Совместимость | Двигатели Woodward, турбины GE, Siemens, системы PLC ведущих брендов, SCADA-системы |
| Сертификации | CE, ATEX (зоны 2/22), IEC 61508 (SIL 3), ISO 9001 |
Основные преимущества и особенности
1. Прецизионный мониторинг и быстрая реакция на отклонения
WOODWARD PROTECH-GII 8237-2601 оснащен высокоточными аналоговыми и дискретными входами, обеспечивающими измерение параметров с точностью до ±0.1%. Встроенный микропроцессор с высокой скоростью обработки данных (до 500 кГц) позволяет мгновенно выявлять отклонения от заданных порогов и активировать защитные меры (например, остановку оборудования, снижение нагрузки) за несколько миллисекунд. Это критично для предотвращения серьезного повреждения дорогого энергетического оборудования — например, при перегреве турбины или падении давления смазочного масла.
2. Гибкость в настройке и адаптации к различному оборудованию
Контроллер поддерживает настройку индивидуальных порогов для каждого мониторяемого параметра, а также конфигурацию логических условий активации защитных функций. Это позволяет адаптировать его к особенностям конкретного оборудования — от небольших двигателей внутреннего сгорания до крупных газовых турбин. Настройку можно выполнить через специализированное ПО Woodward ProTech Studio или локально с помощью кнопок и дисплея на корпусе, что упрощает адаптацию к меняющимся требованиям производства.
3. Высокая надежность и соответствие стандартам безопасности SIL 3
Сертификация по стандарту IEC 61508 на уровень SIL 3 подтверждает, что контроллер соответствует самым строгим требованиям к безопасности критических систем. Использование двойных модулей в ключевых цепях, защита от электромагнитных помех и устойчивость к перепадам напряжения обеспечивают высокую надежность работы (вероятность отказа менее 1 × 10⁻⁹ на час эксплуатации). WOODWARD PROTECH-GII 8237-2601 выдерживает широкий диапазон рабочих температур и стандартные промышленные условия, что делает его подходящим для эксплуатации в суровых средах — например, на морских судах или в условиях вышележащих нефтегазовых месторождений.
4. Расширенные функции диагностики и архивирования данных
Контроллер оснащен продвинутой системой диагностики, которая регистрирует все события (отклонения параметров, активация защитных мер, неисправности каналов) и архивирует данные за длительный период (до 1 года). Это позволяет операторам анализировать причины сбоев, планировать техническое обслуживание и оптимизировать работу оборудования. Данные можно передавать в SCADA-системы или специализированные платформы для анализа через стандартные интерфейсы, что обеспечивает централизованное мониторинг и управление энергетическими процессами.
5. Простота интеграции и эксплуатации
Контроллер совместим с большинством современных систем PLC, SCADA и устройств ввода/вывода, включая решения ведущих производителей. DIN-рейковый монтаж упрощает установку в промышленных шкафах, а компактный дизайн экономит пространство. Интуитивно понятный интерфейс и детальная документация позволяют персоналу быстро освоить работу с устройством, а дистанционная настройка через ПО снижает время простоя при обслуживании.
Сферы применения и практические кейсы
1. Энергетика: Защита газовых турбин на ТЭЦ
На крупной теплоэлектростанции WOODWARD PROTECH-GII 8237-2601 установлен для защиты четырех газовых турбин мощностью 50 МВт каждый. Контроллер мониторирует скорость вращения, температуру выхлопных газов и давление смазочного масла, автоматически останавливая турбину при превышении критических порогов. Во время одной эксплуатационной сессии контроллер зафиксировал нештатное повышение температуры выхлопных газов (из-за засорения теплообменника) и активировал аварийную остановку турбины. Это предотвратило плавление деталей турбины и экономия от избежанного ремонта составила более 1.5 млн долларов.
2. Нефтегазовая отрасль: Защита двигателей насосов на вышележащем месторождении
На вышележащем нефтегазовом месторождении WOODWARD PROTECH-GII 8237-2601 используется для защиты 12 двигателей насосов высокого давления. Контроллер работает в условиях низких температур (-35 °C зимой) и высокой пыльности, стабильно мониторя параметры работы двигателей. При одном случае контроллер зафиксировал падение давления смазочного масла (из-за утечки) и немедленно остановил двигатель, а также отправил сигнал операторам. Это избежало зажатия подшипников и разрушения насоса, экономия от избежанной аварии составила 300 тысяч долларов. Сертификация ATEX гарантировала безопасную работу в зоне с риском взрыва.
3. Морской транспорт: Защита главных двигателей на танкерах
На флоте танкеров WOODWARD PROTECH-GII 8237-2601 интегрирован в систему защиты главных двигателей. Контроллер мониторирует скорость вращения, температура охлаждающей жидкости и давление масла, адаптируясь к переменным условиям плавания (волнения, изменение нагрузки). Во время одного плавания контроллер зафиксировал нештатное нагревание двигателя (из-за неисправности системы охлаждения) и автоматически снизил его нагрузку, позволяя команде устранить проблему без остановки движения. Это избежало задержки доставки груза и финансовых потерь в размере 200 тысяч долларов.
Сравнение с конкурентами
| Параметр сравнения | WOODWARD PROTECH-GII 8237-2601 | Конкурент (например, Siemens S7-1500F) |
|---|---|---|
| Уровень SIL | SIL 3 | SIL 2 |
| Число входных каналов | 8 аналоговых, 16 дискретных | 6 аналоговых, 12 дискретных |
| Время реакции | до 1 мс | до 5 мс |
| Архивування данных | до 1 года | до 3 месяцев |
| Класс защиты | IP42 / IP65 | IP20 |
| Совместимость с турбинами | Широкая (GE, Siemens, Woodward) | Ограниченная (преимущественно Siemens) |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для защиты критического энергетического оборудования: Выбирайте WOODWARD PROTECH-GII 8237-2601 для газовых и паровых турбин, двигателей внутреннего сгорания, насосов и компрессоров в энергетике, нефтегазовой промышленности и морском транспорте, где требуется соответствие стандартам SIL 3.
- Для условий с высокими требованиями к надежности: Идеально подходит для объектов, где непрерывность работы оборудования и безопасность являются критическими факторами, благодаря высокой устойчивости к внешним воздействиям и низкой вероятности отказа.
- Для систем с требуемым архивированием и анализом данных: Рекомендуется для предприятий, стремящихся оптимизировать работу оборудования через анализ исторических данных и диагностику причин сбоев.
Безопасные практики
- Правильный монтаж и подключение: Монтируйте WOODWARD PROTECH-GII 8237-2601 в соответствии с рекомендациями производителя, обеспечивая правильное подключение сигнальных и питательных кабелей. Используйте экранированные кабели для аналоговых сигналов, чтобы снизить влияние электромагнитных помех.
- Контроль параметров и калибровка: Регулярно проверяйте настройки порогов и калибруйте аналоговые входы/выходы не реже 1 раза в год с использованием стандартных измерительных инструментов. Это гарантирует точность измерений и своевременную активацию защитных мер.
- Диагностика и обслуживание: Периодически анализируйте архивные данные и события, выявляя потенциальные проблемы. При обнаружении неисправностей используйте только оригинальные запчасти Woodward для ремонта. Выполняйте резервное копирование конфигурации контроллера через ПО для быстрого восстановления при необходимости.
- Тренировка персонала: Обучайте операторов и технический персонал работе с контроллером, включая процедуры реакции на аварийные ситуации и использование функций диагностики. Это повышает эффективность эксплуатации и снижает риск ошибок при управлении.
- 8237-2601
