Описание
Описание продукта

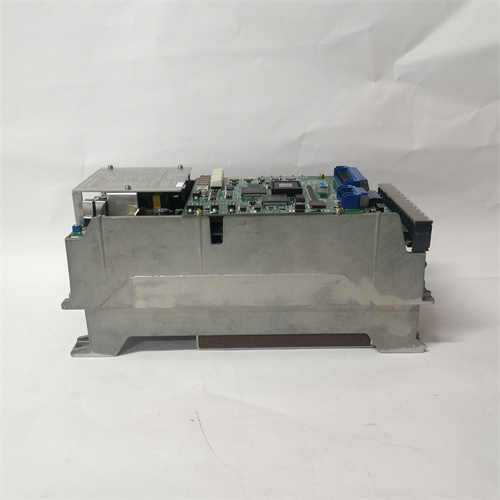

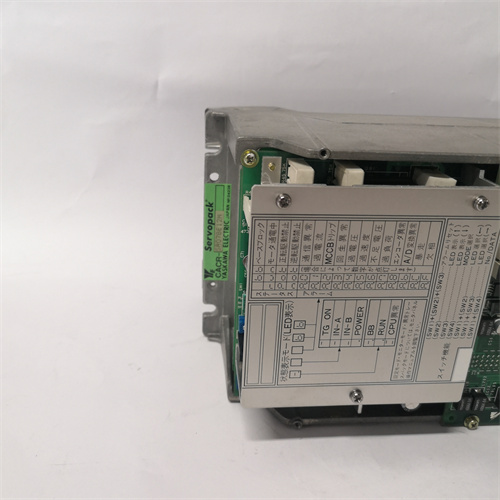

Основным объектом рассмотрения является сервоуправление для электродвигателей YASKAWA CACR-SR07BE12M — ключевой компонент системы позиционного и скоростного контроля, разработанный компанией YASKAWA Electric для высокоточных промышленных механизмов (роботы-манипуляторы, шпиндельные станки, лазерные резчики, конвейеры с синхронным движением). Продукт YASKAWA CACR-SR07BE12M относится к серии серводрайверов YASKAWA Sigma-7, специализирующихся на работе в условиях, где требуется микронная точность позиционирования (до ±0,001 мм) и быстрая динамика реакции на изменения нагрузки — критично для предотвращения брака продукции и обеспечения стабильности производственных процессов.
Благодаря векторной технологии регулировки и встроенному высокопроизводительному микропроцессору, YASKAWA CACR-SR07BE12M обеспечивает контроль серводвигателей мощностью до 0,75 кВт, поддерживая скорости вращения до 6000 об/мин и момент на выходе до 2,4 Н·м. Особенно важно отметить, что YASKAWA CACR-SR07BE12M поддерживает обратную связь через энкодеры высокой разрядности (до 23 бита), что гарантирует точное определение положения ротора двигателя и корректировку траектории в реальном времени — например, при работе робота-манипулятора с деталями размером <1 мм, это предотвращает смещения и деформацию изделий.
Кроме того, YASKAWA CACR-SR07BE12M полностью совместим с программным обеспечением YASKAWA SigmaWin+ и контроллерами ПЛК (например, YASKAWA MP2300), что упрощает настройку параметров позиционирования (траектория движения, ускорение/замедление), калибровку системы и диагностику неполадок. Например, через ПО можно настроить режим «тормоза по ошибке» — при превышении допустимого отклонения позиции YASKAWA CACR-SR07BE12M автоматически останавливает двигатель, предотвращая повреждение механизма. Детальную информацию о технических характеристиках и правилах интеграции можно найти на официальной странице: YASKAWA CACR-SR07BE12M.
Особенно ценным преимуществом YASKAWA CACR-SR07BE12M является его компактная конструкция и низкое тепловыделение (КПД ≥95 %), что позволяет монтировать устройство в шкафах с ограниченным пространством (например, на мобильных роботах или миниатюрных станках). Кроме того, он соответствует международным стандартам безопасности EN 61800-5-1 и UL 508C, что гарантирует безопасную эксплуатацию в промышленных средах с повышенным риском электрокатастроф.
Параметры продукта
Параметры YASKAWA CACR-SR07BE12M оптимизированы для высокоточного контроля серводвигателей, основные из них включают:
- Основные характеристики управления:
- Тип привода: Сервоуправление для синхронных серводвигателей;
- Мощность поддерживаемого двигателя: 0,75 кВт;
- Максимальный момент на выходе: 2,4 Н·м (номинальный) / 7,2 Н·м (пиковый, до 3 с);
- Максимальная скорость вращения: 6000 об/мин.
- Технология регулировки:
- Тип регулировки: Векторная с обратной связью по току, скорости и положению;
- Разрядность энкодера (обратная связь): Поддержка энкодеров до 23 бита (абсолютные/инкрементные);
- Точность позиционирования: ±0,001 мм (при использовании привода с редуктором и энкодером 23 бита);
- Коэффициент пускового момента: 300 % номинального (гарантирует запуск двигателя с тяжелой статической нагрузкой).
- Электрические параметры:
- Входное напряжение: 200–240 В АС (3 фазы), частота 50/60 Гц;
- Максимальный входной ток: 5,5 А (номинальный) / 16,5 А (пиковый);
- Потребляемая мощность: 1,2 кВА (номинальная);
- Изоляция: ≥100 МОм (при 500 В ДС, между входом и землей).
- Коммуникационные интерфейсы:
- Встроенные порты: RS-485 (Modbus RTU), Ethernet (Modbus TCP, EtherCAT — опционально);
- Поддержка протоколов для ПЛК: с YASKAWA MP2300, Siemens S7-1200, Allen-Bradley ControlLogix.
- Операционные характеристики:
- Диапазон рабочих температур: 0 °C до +55 °C (без принудительного охлаждения);
- Класс защиты: IP20 (для шкафного монтажа);
- Устойчивость к вибрациям: До 5 г (диапазон частот 10–2000 Гц);
- Защитные функции: Защита от перегрузки, короткого замыкания, перегрева, несимметрии входного напряжения.
Преимущества и особенности
YASKAWA CACR-SR07BE12M имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Микронная точность и высокая динамика: Поддержка энкодеров до 23 бита и векторной регулировки делает YASKAWA CACR-SR07BE12M идеальным для задач, где требуется позиционирование с точностью ±0,001 мм (например, лазерная резка тонких металлических листов или сборка микроэлектронных компонентов). Быстрая реакция на нагрузку (время переходного процесса ≤10 мс) предотвращает отклонения траектории при изменении веса обрабатываемой детали.
- Энергоэффективность и низкое тепловыделение: КПД ≥95 % и функция оптимизации магнитного поля двигателя снижают расход электроэнергии на 20–30 % по сравнению с старшими моделями серводрайверов. Низкое тепловыделение устраняет необходимость в сложных системах охлаждения, экономя пространство в шкафу управления.
- Гибкая интеграция с контроллерами: Совместимость с различными ПЛК (YASKAWA, Siemens, Allen-Bradley) и поддержкой популярных протоколов (Modbus TCP, EtherCAT) упрощает внедрение YASKAWA CACR-SR07BE12M в существующие автоматизированные системы — не требуется замена всего оборудования, достаточно подключить драйвер к существующему контроллеру.
- Комплексная защита и диагностика: Встроенные функции защиты (от перегрузки, короткого замыкания, перегрева) предотвращают повреждение серводвигателя и драйвера. Кроме того, YASKAWA CACR-SR07BE12M собирает данные о состоянии системы (температура, ток, ошибки) и передает их в ПЛК — операторы могут отслеживать аномалии (например, износ подшипников двигателя) и планировать обслуживание заранее.
- Компактность и простота монтажа: Малые габаритные размеры (ширина 45 мм) позволяют монтировать несколько модулей YASKAWA CACR-SR07BE12M на одной DIN-рейке — критично для шкафов с ограниченным пространством (например, на мобильных роботах или компактных шпиндельных станках).
Примеры применения в отраслях
YASKAWA CACR-SR07BE12M широко используется в отраслях, где требуется высокоточный контроль серводвигателей:
- Машиностроение (шпиндельные станки): На токарных станках с ЧПУ — YASKAWA CACR-SR07BE12M управляет серводвигателем шпинделя (мощностью 0,75 кВт) и приводами подачи инструмента. Точность позиционирования ±0,001 мм гарантирует обработку деталей с высокой степенью поверхности (Ra ≤0,8 мкм), а пиковый момент 7,2 Н·м позволяет обрабатывать твердые материалы (сталь, титан).
- Робототехника (роботы-манипуляторы): В роботах с 6 степенями свободы (для сборки электроники) — драйвер управляет серводвигателями суставов робота. Быстрая динамика реакции позволяет роботу быстро переключаться между операциями (сборка, пайка, проверка), а точность позиционирования предотвращает повреждение мелких микрокомпонентов.
- Лазерная техника (лазерные резчики): В системах лазерной резки текстильных материалов — YASKAWA CACR-SR07BE12M управляет приводами движения лазера по координатной плоскости. Синхронное управление двумя серводвигателями (X и Y оси) гарантирует прямолинейность резки, а скорость 6000 об/мин позволяет увеличить производительность на 15–20 % по сравнению с традиционными драйверами.
- Логистика (конвейеры с синхронным движением): На линиях упаковки пищевых продуктов — драйвер управляет серводвигателями конвейеров, синхронизируя их работу с дозаторами. При изменении размера упаковки YASKAWA CACR-SR07BE12M быстро корректирует скорость конвейера, предотвращая переупаковку или брак.
Сравнение с конкурентами
Сравним YASKAWA CACR-SR07BE12M с аналогичными серводрайверами Siemens SINAMICS V90 и Allen-Bradley Kinetix 5100:
| Параметр | YASKAWA CACR-SR07BE12M | Siemens SINAMICS V90 (6SL3210-5FE17-0UA0) | Allen-Bradley Kinetix 5100 (2198-E1004-ERS) |
|---|---|---|---|
| Мощность двигателя | 0,75 кВт | 0,75 кВт | 0,75 кВт |
| Максимальный момент (пиковый) | 7,2 Н·м | 6,8 Н·м | 7,0 Н·м |
| Разрядность энкодера | Поддержка до 23 бита | Поддержка до 22 бита | Поддержка до 21 бита |
| Точность позиционирования | ±0,001 мм | ±0,002 мм | ±0,003 мм |
| Поддерживаемые протоколы | Modbus TCP, EtherCAT (опц.) | PROFINET, Modbus RTU | Ethernet/IP, Modbus TCP |
| Операционная температура | 0 °C до +55 °C | 0 °C до +40 °C | 0 °C до +50 °C |
| MTBF (часов) | >200 000 | ~180 000 | ~170 000 |
Преимущество YASKAWA CACR-SR07BE12M — более высокая разрядность энкодера, лучшая точность позиционирования, пиковый момент и устойчивость при более высоких температурах. Для задач, где требуется микронная точность (робототехника, лазерная резка), он является предпочтительным выбором. Несмотря на то, что Siemens SINAMICS V90 поддерживает PROFINET, YASKAWA CACR-SR07BE12M опережает его по динамике и надежности.
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените параметры серводвигателя и задачи: Если вы используете серводвигатель мощностью 0,75 кВт и требуете позиционирования с точностью ≤±0,001 мм (например, робототехника, лазерная резка), YASKAWA CACR-SR07BE12M — идеальный выбор. Для менее требовательных задач (конвейеры с точностью ±0,01 мм) можно выбрать Allen-Bradley Kinetix 5100.
- Проверьте совместимость с контроллером: YASKAWA CACR-SR07BE12M лучше интегрируется с ПЛК YASKAWA MP2300, но также поддерживает Siemens/Allen-Bradley через стандартные протоколы. Если ваша система основана на PROFINET, лучше выбрать Siemens SINAMICS V90; для Ethernet/IP — Allen-Bradley Kinetix 5100.
- Учтите условия эксплуатации: Для объектов с температурой 0 °C–+55 °C (промышленные цехи без экстремальных условий) YASKAWA CACR-SR07BE12M подходит «из коробки». Для холодных зон (<0 °C) выберите модели с расширенным температурным диапазоном.
Меры предосторожности
- Монтаж и настройка: Устанавливайте YASKAWA CACR-SR07BE12M только квалифицированными инженерами, следуя руководству по эксплуатации (доступно на YASKAWA CACR-SR07BE12M) — строго соблюдайте полярность подключения фаз и обратной связи (энкодера), неправильная подключение приведет к повреждению драйвера и двигателя.
- Периодическое обслуживание: Каждые 6 месяцев проверяйте состояние конденсаторов и охлаждающей решетки — пыль и влага могут снизить эффективность охлаждения и привести к перегреву. Для систем с высокой нагрузкой (роботы, станки) проверяйте состояние подшипников двигателя через диагностические данные драйвера.
- Резервное копирование конфигурации: Регулярно сохраняйте параметры YASKAWA CACR-SR07BE12M через ПО SigmaWin+ — в случае замены драйвера или сброса памяти вы быстро восстановите работу системы, не теряя время на перенастройку.
- Электробезопасность: Отключите основное питание перед обслуживанием или заменой драйвера — высокое напряжение 240 В АС представляет смертельную опасность. Используйте тестер для проверки отсутствия напряжения на входах и выходах, а также антистатические перчатки для защиты от электростатического разряда.
CACR-SR07BE12M
