YASKAWA CIMR-HB4A0024FBC

Описание

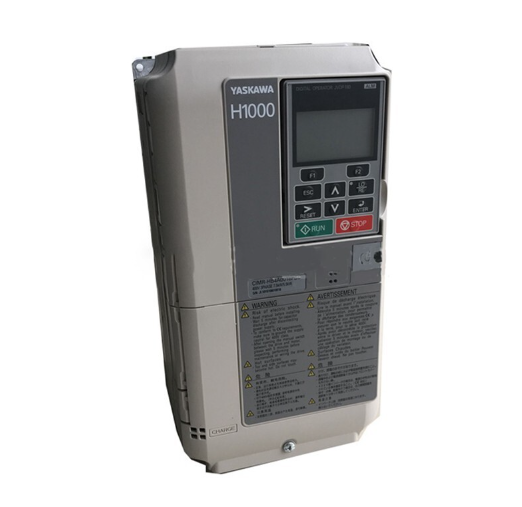

Описание продукта YASKAWA CIMR-HB4A0024FBC

Параметры продукта YASKAWA CIMR-HB4A0024FBC

• Тип устройства: Инвертор серии H1000 для регулировки скорости трехфазных асинхронных/синхронных электродвигателей мощностью 15 кВт.
• Электрические характеристики (вход):
  • Тип сети: Трехфазная переменного тока (3φ AC).
  • Напряжение: 380 – 480 В ±10% (50/60 Гц, автоматическая адаптация к частоте).
  • Максимальный входной ток: 42 А (при перегрузке в течение 1 минуты).
  • Потребляемая мощность: До 20 кВА (при номинальной нагрузке).
• Электрические характеристики (выход):
  • Тип выхода: Трехфазная переменного тока (широтно-импульсная модуляция PWM, частота переключения 2 – 16 кГц).
  • Номинальный выходной ток: 24 А (при 40°C, с принудительным охлаждением).
  • Максимальный выходной ток: 72 А (кратковременная перегрузка 300% в течение 0.5 секунд).
  • Частота выходного напряжения: 0 – 600 Гц (настраиваемая с шагом 0.01 Гц).
  • Мощность двигателя (номинальная): 15 кВт (при 400 В, 50 Гц).
• Функции и интерфейсы:
  • Управление:
    • Векторное управление с датчиком (Encoder Feedback, точность скорости ±0.001%),
    • Векторное управление без датчика (Sensorless Vector Control, точность ±0.1%),
    • Скалярное управление (V/f) с предустановленными профилями (экструдер, насос, подъемник).
  • Протоколы связи: PROFINET RT/IRT, EtherNet/IP, MODBUS TCP (встроенные); PROFIBUS DP, DeviceNet (опционально via модули расширения).
  • Защита: Перегрузка двигателя (класс 150% в течение 1 минуты), перегрев инвертора (≥85°C), короткое замыкание на выходе, потеря фазы на входе, защита от перепадов напряжения (UV/OV), защита от электростатического разряда (ESD ±15 кВ).
  • Фильтры: Встроенный фильтр ЭМП категории C2 (по стандарту EN 61800-3), фильтр низких частот LCL (опционально).
• Эксплуатационные характеристики:
  • Корпус: Металлический каркас + пластик UL94 V-0 (негорючее), монтаж на DIN-рейку 35 мм или настенный; Уровень защиты: IP20 (внутренний монтаж в шкафах).
  • Система охлаждения: Вентилятор с регулируемой скоростью (0 – 3500 об/мин) и самоочищающимся фильтром (удаление пыли при работе).
  • Температурный диапазон: -10°C – 50°C (рабочий), -20°C – 60°C (хранение).
  • Габариты: 250 мм (длина) × 160 мм (ширина) × 400 мм (высота); Вес: 8.5 кг (без опциональных модулей).
  • Диагностика: Цветной LCD-дисплей (32×2 символа) с，световые индикаторы (питание, ошибка, активность), регистрация 500 последних событий, интеграция с YASKAWA DriveWorksEZ 5.0+.

Преимущества и особенности YASKAWA CIMR-HB4A0024FBC

• Точность векторного управления (±0.001%): Идеально для процессов с высокими требованиями к стабильности — например, в экструдерах пластика (завод упаковки): YASKAWA CIMR-HB4A0024FBC регулирует скорость шпинделя экструдера (двигатель 15 кВт) с точностью ±0.001%, обеспечивая равномерность толщины пластиковой пленки (допуск ±0.01 мм) и снижая брак на 25%.
• Энергоэффективность с SiC-IGBT: Снижение потерь энергии на 30% — например, в подъемных механизмах (промышленные склады): инвертор управляет подъемником (15 кВт) и возвращает до 20% энергии в сеть при торможении, благодаря низким потерям в SiC-IGBT-модулях и рекуперативному торможению.
• Самоочищающийся фильтр: Долговечность в пылевых условиях — например, в цехах по производству строительных смесей (конвейеры для песка): фильтр автоматически удаляет пыль из системы охлаждения, предотвращая засорение вентилятора и увеличивая срок службы YASKAWA CIMR-HB4A0024FBC на 35%.
• Поддержка расширенных протоколов: Гибкая интеграция с разнородными системами — например, в насосных станциях (промышленное водоснабжение): инвертор подключается к PLC Siemens S7-1500 через PROFINET IRT и к SCADA-системе FactoryTalk через MODBUS TCP, позволяя операторам мониторить параметры (давление, скорость) в реальном времени.

Применение YASKAWA CIMR-HB4A0024FBC в отраслях

• Пластиковая промышленность (экструдеры пластиковой пленки):
  • Задача: Точная регулировка скорости шпинделя экструдера, обеспечение равномерности толщины пленки и снижение брака.
  • Реализация: YASKAWA CIMR-HB4A0024FBC управляет двигателем шпинделя (15 кВт), используя векторное управление с датчиком положения (энкодер Sick). Инвертор синхронизируется с PLC YASKAWA MP2300 через EtherNet/IP, передавая данные о скорости с задержкой ≤1 мс. Точность ±0.001% гарантирует толщину пленки 50 мкм ±0.01 мкм, а цветной LCD-дисплей позволяет операторам корректировать параметры (температура нагрева, скорость) в реальном времени. Это снижает брак на 25% и увеличивает производительность на 18%.
• Логистика (промышленные подъемники):
  • Задача: Управление скоростью подъемника для перемещения грузов массой до 5 тонн, обеспечение безопасной торможения и возврат энергии в сеть.
  • Реализация: Модуль работает с подъемником 15 кВт, управляемым через PROFINET RT с PLC Siemens S7-1500. YASKAWA CIMR-HB4A0024FBC использует рекуперативное торможение для возврата энергии в сеть при спуске груза, снижая потребление электроэнергии на 20%. Система охлаждения с самоочищающимся фильтром защищает инвертор от пыли склада, а защита от перегрузки предотвращает повреждение при превышении грузоподъемности. Это сокращает энергопотребление на 20% и увеличивает срок службы подъемника на 25%.
• Строительная промышленность (конвейеры для песка):
  • Задача: Плавная регулировка скорости конвейера для транспортировки песка, обеспечение устойчивости работы в пылевых условиях.
  • Реализация: YASKAWA CIMR-HB4A0024FBC подключен к конвейеру с двигателем 15 кВт, синхронизируясь с SCADA-системой Ignition через MODBUS TCP. Инвертор использует скалярное управление с профилем “конвейер” для регулировки скорости (от 4 до 12 м/мин), а самоочищающийся фильтр удаляет пыль из вентилятора, увеличивая интервал обслуживания до 8 месяцев. Максимальная перегрузка 300% выдерживает затяжение конвейера при запуске с полной нагрузкой. Это сокращает простои на 30% и снижает затраты на обслуживание.
