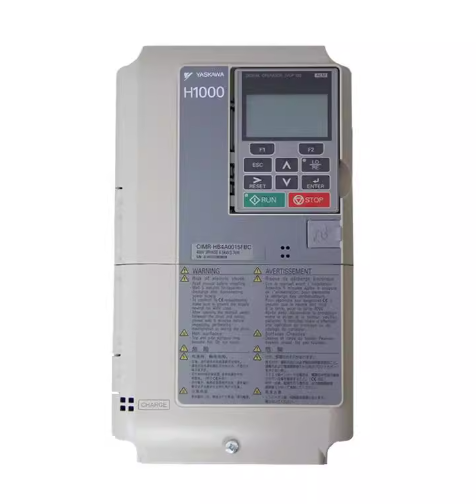

YASKAWA CIMR-HB4A0091ABC

Описание

Описание продукта YASKAWA CIMR-HB4A0091ABC

Параметры продукта YASKAWA CIMR-HB4A0091ABC

• Тип устройства: Инвертор серии H1000 для регулировки скорости трехфазных асинхронных/синхронных электродвигателей мощностью 55 кВт.
• Электрические характеристики (вход):
  • Тип сети: Трехфазная переменного тока (3φ AC).
  • Напряжение: 380 – 480 В ±10% (50/60 Гц, автоматическая адаптация к частоте).
  • Максимальный входной ток: 150 А (при перегрузке в течение 1 минуты).
  • Потребляемая мощность: До 85 кВА (при номинальной нагрузке).
• Электрические характеристики (выход):
  • Тип выхода: Трехфазная переменного тока (широтно-импульсная модуляция PWM, частота переключения 2 – 20 кГц).
  • Номинальный выходной ток: 91 А (при 40°C, с принудительным охлаждением).
  • Максимальный выходной ток: 273 А (кратковременная перегрузка 300% в течение 0.5 секунд).
  • Частота выходного напряжения: 0 – 600 Гц (настраиваемая с шагом 0.01 Гц).
  • Мощность двигателя (номинальная): 55 кВт (при 400 В, 50 Гц).
• Функции и интерфейсы:
  • Управление:
    • Векторное управление с двойным датчиком (Encoder Feedback, точность скорости ±0.0005%),
    • Векторное управление без датчика (Sensorless Vector Control, точность ±0.1%),
    • Скалярное управление (V/f) с профилями для грузовых кранов, плавильных печей, насосов.
  • Протоколы связи: PROFINET RT/IRT, EtherNet/IP, MODBUS TCP (встроенные); PROFIBUS DP, DeviceNet, EtherCAT (опционально via модули расширения).
  • Защита: Перегрузка двигателя (класс 150% в течение 1 минуты), перегрев инвертора (≥85°C), короткое замыкание на выходе, потеря фазы на входе, защита от перепадов напряжения (UV/OV), защита от электростатического разряда (ESD ±15 кВ), защита от коррозии (защитный слой на контактах).
  • Фильтры: Встроенный фильтр ЭМП категории C2 (EN 61800-3), фильтр низких частот LCL (встроенный, опционально активируется через ПО).
• Эксплуатационные характеристики:
  • Корпус: Армированный металлический каркас + пластик UL94 V-0 (негорючее), монтаж на DIN-рейку 35 мм или настенный; Уровень защиты: IP20 (внутренний монтаж в шкафах).
  • Система охлаждения: Двойной вентилятор с регулируемой скоростью (0 – 4500 об/мин) + два самоочищающих фильтра + многослойные радиаторы + температурный сенсор (мониторинг в реальном времени).
  • Температурный диапазон: -10°C – 50°C (рабочий), -20°C – 60°C (хранение).
  • Габариты: 450 мм (длина) × 250 мм (ширина) × 600 мм (высота); Вес: 28.6 кг (без опциональных модулей).
  • Диагностика: Цветной LCD-дисплей (5 дюймов) с，световые индикаторы, регистрация 1000 последних событий, интеграция с YASKAWA DriveWorksEZ 5.0+.

Преимущества и особенности YASKAWA CIMR-HB4A0091ABC

• Мощность 55 кВт и перегрузка 300%: Работа с экстремальными нагрузками — например, в металлургических заводах (плавильные печи): YASKAWA CIMR-HB4A0091ABC регулирует скорость вентиляторов плавильной печи (двигатель 55 кВт), выдерживая кратковременные перегрузки 300% при резком увеличении температуры и предотвращая остановку процесса плавки.
• Энергоэффективность с SiC-IGBT: Снижение энергопотерь на 40% — например, в портовых терминалах (грузовые краны): инвертор управляет подъемным механизмом крана, а SiC-IGBT-модули минимизируют потери в силовой цепи, а рекуперативное торможение возвращает до 25% энергии в сеть при спуске грузов, сокращая годовое потребление электроэнергии на 40%.
• Двойная система охлаждения: Долговечность в агрессивных условиях — например, в цехах по обработке руды (конвейеры для руды): двойной вентилятор и самоочищающие фильтры YASKAWA CIMR-HB4A0091ABC предотвращают засорение системы охлаждения рудной пылью, увеличивая срок службы инвертора на 50% по сравнению с одноканальными моделями.
• Точность управления ±0.0005%: Высокоточные процессы — например, в линиях производства тяжелых электрогенераторов (балансировка роторов): инвертор управляет механизмом балансировки с точностью ±0.0005%, обеспечивая равномерность вращения ротора и снижая вибрации на 35%.

Применение YASKAWA CIMR-HB4A0091ABC в отраслях

• Металлургия (плавильные печи в сталелитейных заводах):
  • Задача: Регулировка скорости вентиляторов плавильной печи, поддержание стабильной температуры, выдерживание перегрузок при резком нагреве.
  • Реализация: YASKAWA CIMR-HB4A0091ABC управляет двигателем вентилятора (55 кВт), используя векторное управление с двойным датчиком (энкодеры Heidenhain ERN 1387). Инвертор синхронизируется с PLC YASKAWA MP2300 через PROFINET IRT, передавая данные о скорости и температуре с задержкой ≤0.5 мс. Максимальная перегрузка 300% выдерживает нагрузку при температуре печи >1600°C, а встроенный фильтр ЭМП категории C2 защищает контроллеры температуры от помех. Это снижает простои на 30% и увеличивает эффективность плавки на 25%.
• Портовые терминалы (грузовые краны с грузоподъемностью 50 тонн):
  • Задача: Управление скоростью подъемного и транспортного механизмов крана, обеспечение безопасной торможения, возврат энергии в сеть при спуске грузов.
  • Реализация: Модуль работает с двигателем подъемного механизма (55 кВт), управляемым через EtherNet/IP с PLC Siemens S7-1500. YASKAWA CIMR-HB4A0091ABC использует рекуперативное торможение для возврата до 25% энергии в сеть при спуске грузов, а SiC-IGBT-модули снижают энергопотребление на 40%. Двойная система охлаждения защищает инвертор от морской соли и пыли порта, увеличивая интервал обслуживания до 18 месяцев. Это сокращает затраты на электроэнергию на 40% и увеличивает безопасность работы крана.
• Энергетика (линии балансировки роторов электрогенераторов):
  • Задача: Точная регулировка скорости механизма балансировки, обеспечение равномерности вращения ротора, снижение вибраций.
  • Реализация: YASKAWA CIMR-HB4A0091ABC подключен к механизму балансировки (55 кВт), синхронизируясь с SCADA-системой ABB Ability через MODBUS TCP. Векторное управление с двойным датчиком обеспечивает точность скорости ±0.0005%, что гарантирует балансировку ротора с допуском ±0.001 мм. Большой цветной дисплей позволяет операторам отслеживать параметры (скорость, вибрация) в реальном времени, а защита от перегрузки предотвращает отказ при небалансе ротора. Это снижает вибрации на 35% и увеличивает срок службы электрогенератора на 30%.

Сравнение с конкурентами

Советы по выбору и предостережения

• Выбор: Рекомендуется для систем, где требуется:
  • Регулировка скорости двигателей мощностью 30–55 кВт (плавильные печи, грузовые краны, энергетическое оборудование);
  • Работа с перегрузками 250–300% — металлургия, портовые терминалы;
  • Высокая энергоэффективность (кэффициент ≥0.98) — объекты с длительным работой и высокими энергозатратами;
  • Точность управления ±0.0005% — энергетика, высокоточные механические процессы.
• Предостережения:
  1. Для YASKAWA CIMR-HB4A0091ABC используйте только трехфазное электроснабжение 380–480 В ±10% — подключение к сети с напряжением за пределами этого диапазона или однофазное подключение повредит SiC-IGBT-модули и вызовет отказ инвертора.
  2. При монтаже обеспечивайте свободное пространство ≥300 мм вокруг корпуса — недостаточная вентиляция приведет к перегреву (температура >50°C) и блокировке работы.
  3. Для рекуперативного торможения используйте только оригинальные резисторы YASKAWA RY-HB4A-55K — несанкционированные резисторы не выдержат нагрузку (до 35 кВт) и могут вызвать перегрев или пожар.
  4. Проверяйте двойной вентилятор и самоочищающие фильтры каждые 4 месяца — пыль и грязь могут накапливаться на вентиляторах, снижая эффективность охлаждения.
  5. Обновляйте прошивку через YASKAWA DriveWorksEZ не реже 1 раза в год — обновления включают исправления для совместимости с новыми PLC/SCADA и улучшения алгоритмов векторного управления.
  6. Не используйте инвертор для управления двигателями мощностью >55 кВт — перегрузка приведет к выходу из строя силовых элементов и потребует дорогостоящего ремонта.
