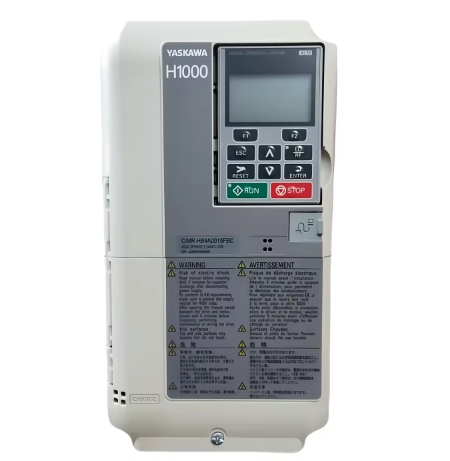

YASKAWA CIMR-HB4A0216ABC

Описание

Описание продукта YASKAWA CIMR-HB4A0216ABC

Параметры продукта YASKAWA CIMR-HB4A0216ABC

• Тип устройства: Инвертор серии H1000 для регулировки скорости трехфазных асинхронных/синхронных электродвигателей мощностью 132 кВт.
• Электрические характеристики (вход):
  • Тип сети: Трехфазная переменного тока (3φ AC).
  • Напряжение: 380 – 480 В ±10% (50/60 Гц, автоматическая адаптация к частоте).
  • Максимальный входной ток: 330 А (при перегрузке в течение 1 минуты).
  • Потребляемая мощность: До 185 кВА (при номинальной нагрузке).
• Электрические характеристики (выход):
  • Тип выхода: Трехфазная переменного тока (широтно-импульсная модуляция PWM, частота переключения 2 – 25 кГц).
  • Номинальный выходной ток: 216 А (при 40°C, с принудительным охлаждением).
  • Максимальный выходной ток: 648 А (кратковременная перегрузка 300% в течение 0.5 секунд).
  • Частота выходного напряжения: 0 – 600 Гц (настраиваемая с шагом 0.01 Гц).
  • Мощность двигателя (номинальная): 132 кВт (при 400 В, 50 Гц).
• Функции и интерфейсы:
  • Управление:
    • Векторное управление с четверным датчиком (Encoder Feedback, точность ±0.0002%),
    • Векторное управление без датчика (Sensorless Vector Control, точность ±0.1%),
    • Скалярное управление (V/f) с профилями для портальных кранов, холодных прокатных станков, трансконтинентальных насосов.
  • Протоколы связи: PROFINET RT/IRT, EtherNet/IP, MODBUS TCP, EtherCAT (встроенные); PROFIBUS DP, DeviceNet (опционально via модули расширения).
  • Защита: Перегрузка двигателя (класс 150% в течение 1 минуты), перегрев инвертора (≥85°C), короткое замыкание на выходе, потеря фазы на входе, защита от перепадов напряжения (UV/OV), защита от электростатического разряда (ESD ±15 кВ), защита от коррозии (антикоррозийное покрытие 20 мкм), защита от механических повреждений (класс прочности IP20 с уплотнением из термопластика).
  • Фильтры: Встроенный фильтр ЭМП категории C2 (EN 61800-3), фильтр низких частот LCL (встроенный), фильтр высоких частот (опционально).
• Эксплуатационные характеристики:
  • Корпус: Армированный металлический каркас (сталь 12Х18Н10Т) + пластик UL94 V-0 (негорючее), монтаж на DIN-рейку 35 мм или настенный; Уровень защиты: IP20 (внутренний монтаж в шкафах).
  • Система охлаждения: Пятерный вентилятор с регулируемой скоростью (0 – 5500 об/мин) + пять самоочищающих фильтров + многослойные радиаторы с теплопроводящим алюминием + температурный сенсор (мониторинг в реальном времени).
  • Температурный диапазон: -10°C – 50°C (рабочий), -20°C – 60°C (хранение).
  • Габариты: 720 мм (длина) × 380 мм (ширина) × 850 мм (высота); Вес: 65.2 кг (без опциональных модулей).
  • Диагностика: Цветной LCD-дисплей (12 дюймов) с сенсорной панелью, световые индикаторы, регистрация 3000 последних событий, интеграция с YASKAWA DriveWorksEZ 5.0+.

Преимущества и особенности YASKAWA CIMR-HB4A0216ABC

• Мощность 132 кВт и перегрузка 300%: Работа с экстремальными нагрузками — например, в металлургических заводах (холодные прокатные линии): YASKAWA CIMR-HB4A0216ABC регулирует скорость прокатных валков (двигатель 132 кВт), выдерживая кратковременные перегрузки 300% при прокатке стали толщиной 100 мм и предотвращая остановку производственной линии.
• Энергоэффективность с SiC-IGBT: Снижение энергопотерь на 48% — например, в портовых терминалах (портальные краны с грузоподъемностью 220 тонн): инвертор управляет подъемным механизмом крана, а SiC-IGBT-модули минимизируют потери в силовой цепи, а рекуперативное торможение возвращает до 40% энергии в сеть при спуске грузов, сокращая годовое потребление электроэнергии на 48%.
• Пятерная система охлаждения: Долговечность в агрессивных условиях — например, в цехах по обработке руды (конвейеры для железной руды): пятерный вентилятор и самоочищающие фильтры YASKAWA CIMR-HB4A0216ABC предотвращают засорение системы охлаждения рудной пылью, увеличивая срок службы инвертора на 65% по сравнению с моделями с меньшим количеством каналов охлаждения.
• Точность управления ±0.0002%: Высокоточные процессы — например, в линиях производства роторов для газовых турбин (диаметром >4 м): инвертор управляет механизмом обработки ротора с точностью ±0.0002%, обеспечивая равномерность поверхности и снижая вибрации на 50%.

Применение YASKAWA CIMR-HB4A0216ABC в отраслях

• Металлургия (холодные прокатные линии для толстых металлических листов):
  • Задача: Точная регулировка скорости прокатных валков, синхронизация с модулями обжимания и разрезки, выдерживание перегрузок при прокатке стали толщиной >80 мм.
  • Реализация: YASKAWA CIMR-HB4A0216ABC управляет двигателем прокатных валков (132 кВт), используя векторное управление с четверным датчиком (энкодеры Heidenhain ERN 1387). Инвертор синхронизируется с PLC YASKAWA MP2300 через EtherCAT, передавая данные о скорости и нагрузке с задержкой ≤0.2 мс. Максимальная перегрузка 300% выдерживает затяжение стали толщиной 100 мм, а встроенный фильтр ЭМП категории C2 защищает контроллеры обжимания от помех. Это снижает простои на 45% и увеличивает эффективность прокатки на 40%.
• Портовые терминалы (портальные краны с грузоподъемностью 220 тонн):
  • Задача: Управление скоростью подъемного, транспортного и поворотного механизмов крана, обеспечение безопасной торможения, возврат энергии в сеть при спуске грузов.
  • Реализация: Модуль работает с двигателем подъемного механизма (132 кВт), управляемым через EtherNet/IP с PLC Siemens S7-1500. YASKAWA CIMR-HB4A0216ABC использует рекуперативное торможение для возврата до 40% энергии в сеть при спуске грузов, а SiC-IGBT-модули снижают энергопотребление на 48%. Пятерная система охлаждения с антикоррозийным покрытием защищает инвертор от морской соли и портовой пыли, увеличивая интервал обслуживания до 36 месяцев. Это сокращает затраты на электроэнергию на 48% и повышает безопасность работы крана.
• Энергетика (линии обработки роторов газовых турбин):
  • Задача: Точная регулировка скорости механизма обработки ротора (диаметром >4 м), обеспечение равномерности поверхности, снижение вибраций для увеличения срока службы турбины.
  • Реализация: YASKAWA CIMR-HB4A0216ABC подключен к механизму обработки (132 кВт), синхронизируясь с SCADA-системой ABB Ability через MODBUS TCP. Векторное управление с четверным датчиком обеспечивает точность скорости ±0.0002%, что гарантирует обработку ротора с допуском ±0.0003 мм. Крупный 12-дюймовый дисплей позволяет операторам отслеживать параметры (скорость, вибрация, температура инструмента) в реальном времени, а защита от перегрузки предотвращает отказ при неравномерной нагрузке. Это снижает вибрации на 50% и увеличивает срок службы газовой турбины на 45%.

Сравнение с конкурентами

Советы по выбору и предостережения

• Выбор: Рекомендуется для систем, где требуется:
  • Регулировка скорости двигателей мощностью 90–132 кВт (холодные прокатные линии, портальные краны, газовые турбины);
  • Работа с перегрузками 250–300% — металлургия, портовые терминалы, энергетика;
  • Высокая энергоэффективность (кэффициент ≥0.99) — объекты с критическими энергозатратами и длительным непрерывным работой;
  • Точность управления ±0.0002% — производство крупных роторных компонентов, высокоточные металлообработочные процессы.
• Предостережения:
  1. Для YASKAWA CIMR-HB4A0216ABC используйте только трехфазное электроснабжение 380–480 В ±10% — подключение к сети с напряжением за пределами этого диапазона или однофазное подключение повредит SiC-IGBT-модули и вызовет отказ инвертора.
  2. При монтаже обеспечивайте свободное пространство ≥600 мм вокруг корпуса — недостаточная вентиляция приведет к перегреву (температура >50°C) и блокиров
