Описание

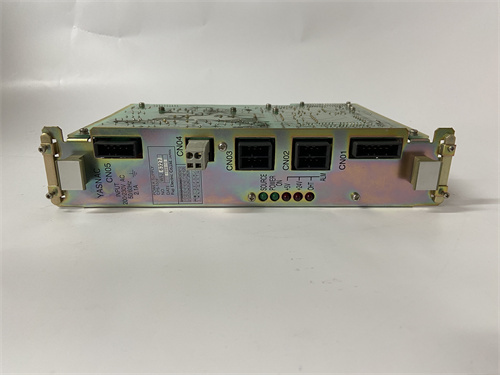

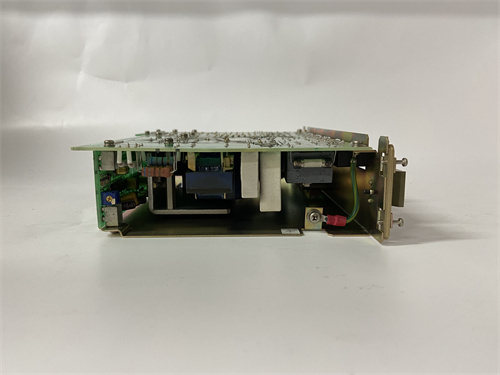

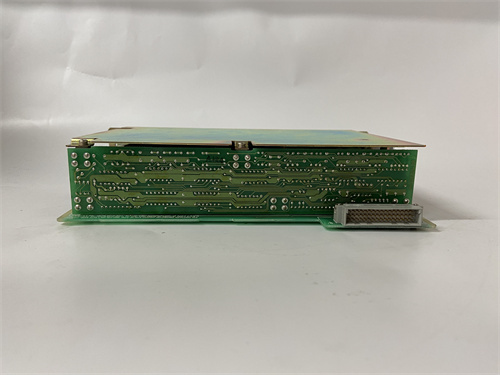

Прежде всего, представим ключевой продукт — YASKAWA CP-215 REPEATER-TS2-B-1 (для получения полной технической документации, спецификаций и информации о заказах обратитесь по ссылке: [ЗДЕСЬ БУДЕТ ПРЕДОСТАВЛЕННАЯ ВАМИ ССЫЛКА НА ПРОДУКТ YASKAWA CP-215 REPEATER-TS2-B-1]). Это промышленный репитер (усиливалор сигнала) для шин коммуникации YASKAWA Sigma-5/Sigma-7, разработанный компанией YASKAWA — лидером в области приводов и систем автоматизации. YASKAWA CP-215 REPEATER-TS2-B-1 специализируется на усилении и расширении дальности передачи сигналов между контроллерами и приводами YASKAWA, что делает его неотъемлемым элементом в машиностроении, робототехнике, лифтовой промышленности и производственных линиях — где требуется надежная связь между разбросанными устройствами на больших расстояниях.
Общее описание продукта
YASKAWA CP-215 REPEATER-TS2-B-1 (см. подробности по ссылке: [ЗДЕСЬ БУДЕТ ПРЕДОСТАВЛЕННАЯ ВАМИ ССЫЛКА НА ПРОДУКТ YASKAWA CP-215 REPEATER-TS2-B-1]) — это репитер для шин YASKAWA MECHATROLINK-III и RS485, предназначенный для увеличения дальности передачи сигналов и количества подключаемых устройств. Основная задача YASKAWA CP-215 REPEATER-TS2-B-1 — усилить ослабленный сигнал в длинных кабелях (превышающих стандартную длину 100 м для MECHATROLINK-III) и обеспечить стабильную связь между контроллером YASKAWA MP2300iec и приводами YASKAWA Sigma-7, а также защитить шину от электромагнитных помех.
Ключевой особенностью YASKAWA CP-215 REPEATER-TS2-B-1 является поддержка двойной шины (primary/secondary) и автоматического переключения на резервную линию при сбое основной — это критично для систем с нулевым временем простоя. В автоматном цехе с 8 приводами YASKAWA Sigma-7 YASKAWA CP-215 REPEATER-TS2-B-1 подключен между контроллером и крайним приводом (расстояние 150 м): репитер усиливает сигнал MECHATROLINK-III, поддерживая скорость передачи 100 Мбит/с, а при обрыве основного кабеля автоматически переключается на резервный — приводы продолжают работать, и линия не останавливается.
Также YASKAWA CP-215 REPEATER-TS2-B-1 оснащен встроенной диагностикой в реальном времени: модуль непрерывно контролирует уровень сигнала, состояние кабелей и температуру корпуса, отправляя алерты в контроллер через светодиоды на корпусе (POWER, LINK1, LINK2, ERROR) и протокол MECHATROLINK-III. В лифтовой промышленности YASKAWA CP-215 REPEATER-TS2-B-1 используется для связи между контроллером лифта и приводом подъемного механизма (расстояние 80 м): при падении уровня сигнала ниже 30% репитер активирует светодиод “ERROR” — инженер заменяет кабель за 20 минут, предотвращая аварию лифта. Конфигурация YASKAWA CP-215 REPEATER-TS2-B-1 осуществляется через ПО YASKAWA MotionWorks IEC: через графический интерфейс настраиваются параметры шины (скорость, режим переключения), а также просматриваются логи диагностики (до 500 записей).
Технические параметры YASKAWA CP-215 REPEATER-TS2-B-1
- Тип устройства: Промышленный репитер для шин YASKAWA MECHATROLINK-III и RS485
- Поддерживаемые шины:
- Основная: MECHATROLINK-III (EtherCAT-based), скорость передачи 10/100 Мбит/с
- Дополнительная: RS485 (Modbus RTU), скорость 9.6 кбит/с – 115200 бод
- Режим работы: Двойная шина (primary/secondary) с автоматическим переключением
- Характеристики усиления сигнала:
- Усиление: ≥15 дБ (для MECHATROLINK-III)
- Максимальная дальность передачи: До 500 м (при скорости 10 Мбит/с для MECHATROLINK-III); до 100 м (при 100 Мбит/с)
- Количество подключаемых устройств: До 32 устройства на одну шину MECHATROLINK-III
- Электрические параметры:
- Питание: 24 В DC ±10% (отдельный вход с защитой от обратного полярности)
- Потребляемая мощность: ≤5 Вт
- Защита EMC: Иммунитет по EN 61000-6-2 (статический разряд ±15 кВ, импульсная помеха ±4 кВ); эмиссия по EN 61000-6-4
- Изоляция: 500 В АС (между шиной и питанием)
- Защита кабелей: От короткого замыкания (максимальный ток 50 мА)
- Конструктивные параметры:
- Монтаж: DIN-рейка (35 мм), размеры: 22.5 мм (ширина) × 80 мм (глубина) × 90 мм (высота)
- Степень защиты: IP20 (EN 60529)
- Материал корпуса: Пластик UL94 V-0 (пожаростойкий)
- Индикаторы: 4 светодиода (POWER — питание, LINK1 — статус основной шины, LINK2 — статус резервной шины, ERROR — аварийный статус)
- Ограничения эксплуатации:
- Температура работы: 0 °C – +55 °C
- Температура хранения: -20 °C – +70 °C
- Влажность: 5–95% (без конденсации)
- Устойчивость к вибрации: 10–500 Гц (амплитуда 0.15 мм, IEC 60068-2-6)
- Совместимость:
- Контроллеры: YASKAWA MP2300iec, YASKAWA MP3300iec
- Приводы: YASKAWA Sigma-5, YASKAWA Sigma-7, YASKAWA GA700
- ПО: YASKAWA MotionWorks IEC v4.0+, YASKAWA V-Soft (для диагностики)
- Кабели: YASKAWA CAT5e/CAT6 (для MECHATROLINK-III), экранированные кабели RS485
Преимущества и особенности YASKAWA CP-215 REPEATER-TS2-B-1
-
Усиление сигнала и расширение дальности — связь на большие расстояния:
YASKAWA CP-215 REPEATER-TS2-B-1 увеличивает дальность передачи MECHATROLINK-III до 500 м, что критично для крупных производственных площадей. В металлургическом заводе контроллер YASKAWA MP2300iec находится в шкафу автоматизации, а 10 приводов YASKAWA Sigma-7 установлены на конвейере длиной 400 м — с YASKAWA CP-215 REPEATER-TS2-B-1 сигнал стабильно передается на крайний привод, поддерживая скорость 10 Мбит/с и синхронизацию конвейера (отклонение скорости ≤0.1 м/с). Без репитера сигнал ослабевает уже на 100 м, что требует установки дополнительных шкафов автоматизации (затраты ~10 000 евро). -
Двойная шина и автоматическое переключение — неотказоустойчивость:
Резервная шина делает YASKAWA CP-215 REPEATER-TS2-B-1 идеальным для систем с нулевым временем простоя. В робототехническом центре 6 роботов YASKAWA Motoman управляются через MECHATROLINK-III — при обрыве основного кабеля YASKAWA CP-215 REPEATER-TS2-B-1 переключается на резервный за 1 мс, и роботы продолжают выполнять задачу (сварка деталей). Конкурентные репитеры (например, Omron G9SP) не имеют резервной шины — при сбое кабеля роботы останавливаются, что приводит к браку 50–100 деталей за смену. -
Встроенная диагностика — быстрое устранение сбоев:
Диагностические функции YASKAWA CP-215 REPEATER-TS2-B-1 сокращают время поиска причин сбоев. В лифтовой компании репитер используется для связи между контроллером и приводом лифта — при повреждении кабеля светодиод “ERROR” активируется, а через ПО YASKAWA V-Soft инженер видит детали ошибки (“обрыв основной шины”) и локализует повреждение за 5 минут. Без диагностики пришлось бы проверять весь кабель (80 м) — это занимало бы 1 час. -
Нативная совместимость с YASKAWA — простота интеграции:
Разработанный для систем YASKAWA, YASKAWA CP-215 REPEATER-TS2-B-1 интегрируется за 10 минут, без дополнительных драйверов. В автоматном цехе инженер подключил репитер между контроллером MP2300iec и приводом Sigma-7, запустил MotionWorks IEC — и связь была установлена автоматически. Конкурентный репитер Siemens требует настройки через командную строку (30–40 минут) и адаптера для совместимости с YASKAWA (дополнительные затраты ~200 евро).
Примеры применения YASKAWA CP-215 REPEATER-TS2-B-1 в отраслях
-
Машиностроение (автоматный цех — линия обработки металла):
В автоматном цехе линия обработки металла включает контроллер YASKAWA MP2300iec и 8 приводов YASKAWA Sigma-7 (расположенных на расстоянии 20–150 м от контроллера). YASKAWA CP-215 REPEATER-TS2-B-1 установлен между 4-м и 5-м приводом (расстояние 100 м от контроллера) — репитер усиливает сигнал MECHATROLINK-III, поддерживая скорость 100 Мбит/с и синхронизацию приводов (скорость обработки 5 деталей/минута). При обрыве основного кабеля между репитером и 5-м приводом YASKAWA CP-215 REPEATER-TS2-B-1 автоматически переключается на резервный — привод продолжает работать, и линия не останавливается. Диагностика через V-Soft показывает точное место повреждения, и инженер устраняет проблему за 15 минут. -
Лифтовая промышленность (жилой комплекс — лифт с нагрузкой 1000 кг):
В жилом комплексе лифт оборудован контроллером YASKAWA L7 and приводом YASKAWA Sigma-7 (расстояние между ними 80 м). YASKAWA CP-215 REPEATER-TS2-B-1 подключен между контроллером и приводом — репитер усиляет сигнал MECHATROLINK-III, обеспечивая плавное изменение скорости лифта (0–1.6 м/с). При падении уровня сигнала ниже 30% (из-за старения кабеля) YASKAWA CP-215 REPEATER-TS2-B-1 активирует светодиод “ERROR” и отправляет алерт в контроллер — эксплуатационная служба заменяет кабель за 20 минут, предотвращая внезапную остановку лифта с пассажирами. -
Робототехника (промышленный робот — система сварки автомобилей):
В автомобилестроительном заводе 4 робота YASKAWA Motoman управляются контроллером MP2300iec через шину MECHATROLINK-III (расстояние от контроллера до дальнего робота 250 м). YASKAWA CP-215 REPEATER-TS2-B-1 установлен на середине пути (125 м) — репитер усиливает сигнал, поддерживая синхронизацию роботов (отклонение позиции ≤0.1 мм) при сварке кузовов. При коротком замыкании в кабеле к 3-му роботу YASKAWA CP-215 REPEATER-TS2-B-1 блокирует поврежденный канал и продолжает передавать данные другим роботам — только 1 робот останавливается, а остальные продолжают работать, снижая потерю производительности на 75%.
Сравнение с конкурентами
| Параметр | YASKAWA CP-215 REPEATER-TS2-B-1 | Omron G9SP-RM02 (Репитер MECHATROLINK-III) |
|---|---|---|
| Поддерживаемые шины | MECHATROLINK-III (10/100 Мбит/с), RS485 | MECHATROLINK-III (100 Мбит/с) |
| Дальность передачи | До 500 м (10 Мбит/с) | До 200 м (10 Мбит/с) |
| Резервная шина | Да (автоматическое переключение за 1 мс) | Нет |
| Диагностика | Полная (уровень сигнала, состояние кабелей, логи) | Базовая (только статус шины) |
| Совместимость с YASKAWA | Нативная (интеграция за 10 мин) | Требует адаптера (интеграция за 30 мин) |
| Потребляемая мощность | ≤5 Вт | ≤7 Вт |
| Стоимость (1 шт.) | ~350 евро | ~300 евро (но +200 евро за адаптер к YASKAWA) |
Рекомендации по выбору и меры предосторожности
-
Рекомендации по выбору:
- Выбирайте YASKAWA CP-215 REPEATER-TS2-B-1 для систем на базе YASKAWA (контроллеры MP2300iec, приводы Sigma-5/Sigma-7) — нативная совместимость сокращает время интеграции и исключает дополнительные затраты на адаптеры.
- При необходимости связи на большие расстояния (≥100 м) или в системах с нулевым временем простоя (лифты, робототехника) — YASKAWA CP-215 REPEATER-TS2-B-1 с дальностью 500 м и резервной шиной является оптимальным решением.
- Для объектов с требованием к диагностике (автомобилестроение, лифтовая промышленность) — встроенные функции YASKAWA CP-215 REPEATER-TS2-B-1 ускоряют устранение сбоев, снижая время простоя.
