Описание
Общее описание продукта

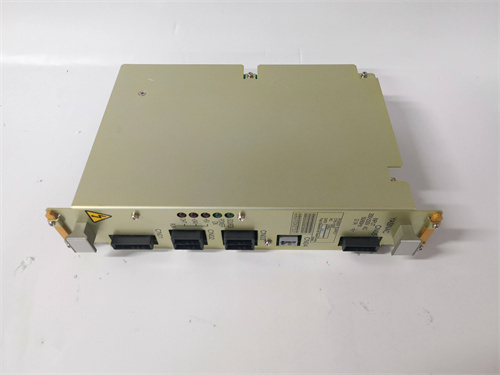

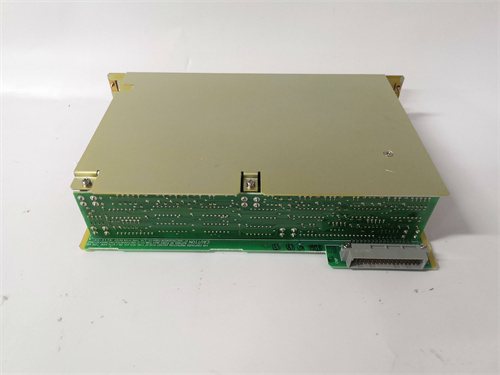

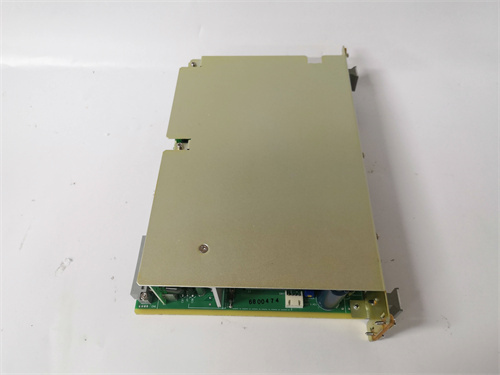

Основным объектом рассмотрения — YASKAWA CP-317/DO-01 (ссылка на продукт: [вставить ссылку]). Это промышленный цифровой выходной модуль компании Yaskawa Electric (лидер в области робототехники и автоматизации производственных процессов), разработанный для интеграции с контроллерами Yaskawa MP2300iec и Yaskawa Sigma-7W — широко применяемые в робототехнических ячейках, автоматизированных линиях сборки, лазерных обработчиках и станках с ЧПУ. YASKAWA CP-317/DO-01 специализируется на высоконадежной передаче цифровых сигналов к исполнительным механизмам (роботные gripper-ы, клапаны, контакторы), обеспечивая стабильное управление в условиях интенсивной эксплуатации (вибрации, пыль, быстрые циклы работы). Благодаря компактной модульной архитектуре, расширенной защитой и глубокой интеграции с экосистемой Yaskawa, YASKAWA CP-317/DO-01 стал ключевым компонентом в проектах, где точность и синхронность сигнальной передачи напрямую влияет на производительность автоматизированных систем. Особенно ценной является его совместимость с программным обеспечением Yaskawa MotionWorks IEC и возможность работы в режимах синхронного управления с роботами Yaskawa, что делает модуль идеальным для модернизации существующих установок и создания новых гибких производственных решений.
Технические параметры продукта
- Тип устройства: Цифровой выходной модуль для контроллеров Yaskawa MP2300iec / Sigma-7W
- Количество каналов: 16 независимых цифровых выходов (нормально разомкнутое — NO; настраиваемое на нормально замкнутое — NC через ПО)
- Электрические характеристики выходов:
- Тип выхода: Транзисторный выход (PNP), открытый коллектор
- Номинальное напряжение: 24 В DC (совместимо с промышленным питанием исполнительных механизмов)
- Максимальный ток на канал: 0,5 А (постоянный), 1 А (кратковременный, до 0,5 секунд)
- Общий максимальный ток по модулю: 4 А
- Время реакции: ≤ 0,1 мс (гарантирует синхронность с высокоскоростными процессами)
- Электрические характеристики модуля:
- Питание: От шейна контроллера Yaskawa (24 В DC ±10%), потребляемая мощность ≤ 2,8 Вт
- Изоляция: Галваническая изоляция 1000 В AC между каналами, между модулем и шиной контроллера
- Иммунитет к помехам: Согласно стандартам IEC 61000-4-2/3/5 (индустриальный класс)
- Механические характеристики:
- Габаритные размеры: 80 мм × 120 мм × 25 мм (компактный дизайн для плотного монтажа в шкафах)
- Масса: ≈ 200 г
- Тип монтажа: Разъемное крепление к шейну контроллера Yaskawa (стандарт Yaskawa MotionNet)
- Корпус: Пластик PBT с антистатическим покрытием (устойчивый к царапинам и химическим средам)
- Операционные условия:
- Рабочая температура: от 0 °C до +55 °C
- Влажность: До 90% (без конденсации)
- Устойчивость к вибрациям: 10 g (5–500 Гц) — согласно стандарту IEC 60068-2-6
- Устойчивость к электромагнитным помехам: Согласно EN 55011/EN 55022 (класс B)
- Класс защиты: IP20 (для монтажа в закрытых распределительных щитах)
- Дополнительные функции: LED-индикаторы состояния каждого канала (зеленый — сигнал ON, неактивный — OFF), защита от короткого замыкания и перегрузки, онлайн-диагностика через ПО Yaskawa MotionWorks IEC, логирование ошибок (последние 100 записей), поддержка синхронного режима с роботами Yaskawa, сертификации CE, UL, IEC 61131-2 и ISO 9001
Преимущества и особенности
- Высокая скорость реакции для синхронных процессов: Время реакции ≤ 0,1 мс делает YASKAWA CP-317/DO-01 уникальным для высокоскоростных автоматизированных линий — например, на линии сборки электроники он управляет 16 роботными gripper-ами, передавая сигналы о захвате/отпускании компонентов с синхронностью ≤ 0,5 мс, что обеспечивает производительность 200 циклов/час. Это критично для процессов, где требуется координация нескольких исполнительных механизмов.
- Глубокая интеграция с контроллерами и роботами Yaskawa: YASKAWA CP-317/DO-01 автоматически распознается контроллерами MP2300iec и Sigma-7W, и его параметры (режим канала NO/NC, лимиты тока) настраиваются через стандартное ПО MotionWorks IEC. Особенно удобна интеграция с роботами Yaskawa Motoman — модуль синхронизируется с движением робота в режиме реального времени, передавая сигналы к вспомогательным устройствам (например, фиксационные зажимы) точно в момент остановки роботной руки.
- Компактность и экономия пространства: Размеры 80×120×25 мм позволяют монтировать YASKAWA CP-317/DO-01 в плотно заполненных шкафах робототехнических ячеек — например, в миниатюрных линиях для микросборки он занимает минимум места, оставляя пространство для других компонентов (драйверы, блоки питания). Легкое разъемное крепление упрощает монтаж и замену при обслуживании.
- Расширенная защита компонентов: Комплекс функций защиты (от короткого замыкания, перегрузки) предотвращает повреждение модуля и подключенного оборудования — например, при коротком замыкании на одном из каналов YASKAWA CP-317/DO-01 мгновенно ограничивает ток, а остальные каналы продолжают работать, не нарушая работу всей системы. Это снижает время простоя и издержки на ремонт.
- Устойчивость в суровых промышленных условиях: Работа в диапазоне температур 0 °C до +55 °C и устойчивость к вибрациям 10 g делают YASKAWA CP-317/DO-01 подходящим для эксплуатации на лазерных резчиках (металлическая пыль) и станках с ЧПУ (вибрации от шпинделя). Иммунитет к электромагнитным помехам стабильзирует передачу сигналов вблизи мощного электрооборудования.
Случаи применения в отраслях
- Робототехника (линии сборки батареек): YASKAWA CP-317/DO-01 подключен к контроллеру Yaskawa MP2300iec на линии сборки литиевых батареек, управляя 16 фиксационными зажимами и gripper-ами робота Motoman GP8. Модуль передаёт сигналы с временем реакции ≤ 0,1 мс, синхронизируя захват батареек с процессом сварки и предотвращая повреждение деликатных компонентов.
- Лазерная обработка материалов (лазерные маркеры): Модуль интегрируется с контроллером Yaskawa Sigma-7W на лазерном маркере, управляя 16 компонентами: шторки безопасности, привод рабочего стола и систему подачи охлаждающей жидкости. YASKAWA CP-317/DO-01 гарантирует синхронность работы всех устройств с лазерным лучом, предотвращая аварии при неисправности одного из компонентов.
- Автомобильное производство (линии сварки): YASKAWA CP-317/DO-01 управляет 16 сигнальными лампами и клапанами пневматических зажимов на линии сварки автомобильных деталей, подключен к контроллеру MP2300iec. Модуль работает в условиях вибраций и пыли, передавая сигналы о состоянии зажимов с высокой надежностью и обеспечивая соответствие сварочных швов стандартам.
- Электроника (линии тестирования печатных плат): Модуль управляет 16 контакторами тестирующего оборудования, подключен к контроллеру Sigma-7W. YASKAWA CP-317/DO-01 передаёт сигналы о включении/выключении тестов с точностью ≤ 0,1 мс, обеспечивая быструю проверку печатных плат и снижение времени тестирования на 15%.
Сравнение с конкурентами
В таблице ниже представлено сравнение YASKAWA CP-317/DO-01 с аналогичными цифровыми выходными модулями:
| Параметр | YASKAWA CP-317/DO-01 | Siemens S7-1500 SM 322 (6ES7322-1BH10-0AA0) | ABB 3BSE018157R1 |
|---|---|---|---|
| Количество каналов | 16 | 16 | 16 |
| Максимальный ток на канал | 0,5 А (постоянный) | 0,5 А (постоянный) | 0,5 А (постоянный) |
| Время реакции | ≤ 0,1 мс | ≤ 0,2 мс | ≤ 0,3 мс |
| Совместимость с контроллерами | Yaskawa MP2300iec/Sigma-7W | Siemens S7-1500/PCS 7 | ABB AC 800M |
| Поддержка роботов | Да (Yaskawa Motoman) | Ограниченная | Ограниченная |
| Цена (примерная) | Средняя–Высокая | Средняя | Высокая |
Ключевые различия: YASKAWA CP-317/DO-01 выделяется более быстрой реакцией (≤ 0,1 мс) и глубокой интеграцией с роботами Yaskawa по сравнению с аналогами Siemens и ABB. Siemens SM 322 имеет аналогичную характеристику по току, но более низкую скорость реакции, а ABB 3BSE018157R1 — более высокую цену и ограниченную совместимость с роботами. Для проектов с контроллерами и роботами Yaskawa, а также требованиями к высокой синхронности YASKAWA CP-317/DO-01 является оптимальным выбором.
Советы по выбору
- Проверьте совместимость с контроллером: YASKAWA CP-317/DO-01 полностью совместим с Yaskawa MP2300iec и Sigma-7W. Для контроллеров других брендов (Siemens, ABB) лучше выбрать специализированные модули — несанкционированная интеграция может привести к снижению скорости реакции.
- Оцените требования к количеству каналов и току: 16 каналов и ток 0,5 А на канал подходят для управления gripper-ами, сигнальными лампами и мелкими контакторами. Для мощных устройств (ток > 0,5 А) используйте промежуточные реле или выберите модель YASKAWA CP-317/DO-02 с максимальным током 1 А на канал.
- Учтите условия эксплуатации: В цехах с температурой > 50 °C или влажностью > 85% стабильность YASKAWA CP-317/DO-01 (0 °C до +55 °C) гарантирует надежность. Для экстремальных температур (> 55 °C) используйте дополнительную вентиляцию щита контроллера.
- Определите необходимость синхронизации с роботами: Если проект включает роботы Yaskawa Motoman, YASKAWA CP-317/DO-01 — идеальный выбор, так как он поддерживает встроенные функции синхронизации с роботным контроллером. Для простых задач без роботов можно рассмотреть более экономичные модели без синхронных функций.
Меры предосторожности
- Подключайте согласно схеме контроллера: Перед подключением проверьте правильность полярности проводов и соответствие тока нагрузки параметрам канала — неправильное подключение может привести к повреждению YASKAWA CP-317/DO-01 или исполнительного механизма. Используйте экранированные кабели для подключения на расстояниях более 3 метров.
- Отключите питание при обслуживании: Перед заменой модуля или обновлением прошивки отключите источник питания контроллера Yaskawa — это предотвращает риск короткого замыкания и электротравмы.
- Регулярно выполняйте диагностику: Каждый месяц проверяйте LED-индикаторы и выполняйте онлайн-диагностику через MotionWorks IEC — это позволяет выявить скрытые неисправности (например, перегрузка канала, снижение изоляции) до возникновения критических сбоев.
- Не превышайте номинальные параметры: Не подключайте нагрузки с током > 0,5 А (постоянный) или > 1 А (кратковременный) — это приведет к срабатыванию защиты и остановке передачи сигнала. Для превышения тока используйте внешние силовые модули.
- Используйте только оригинальные комплектующие: Для подключения YASKAWA CP-317/DO-01 используйте сертифицированные кабели и разъемы Yaskawa — нестандартные компоненты могут искажать сигналы и снижать надежность синхронизации с роботами.
