Описание продукта

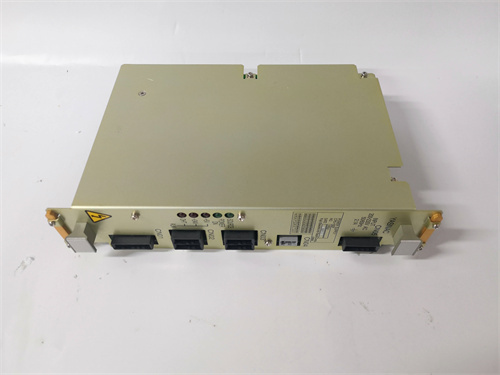

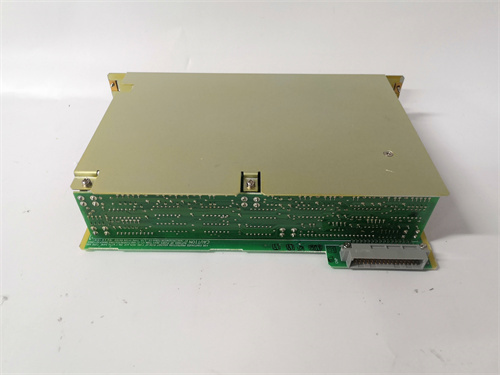

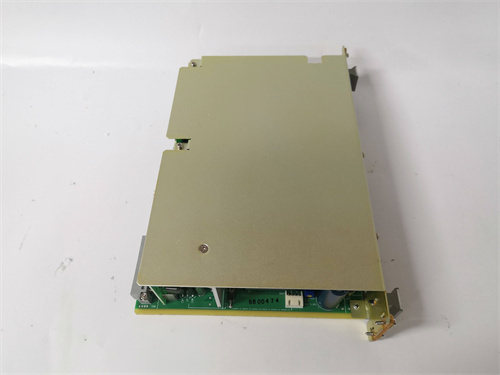

YASKAWA CP-9200SH/SVA — это высокопроизводительный контроллер промышленной автоматизации (PAC) производства компании YASKAWA, предназначенный для управления сложными мехатронными системами и производственными линиями в машиностроении, автомобильной, электронной и пищевой промышленности. Данный контроллер YASKAWA CP-9200SH/SVA сочетает в себе функциональность PLC, контроллера и HMI-интерфейса, позволяя интегрировать управление логикой процессов, позиционированием движущихся частей и визуализацией данных в едином устройстве. Благодаря мощному процессорному ядру и поддержке высокоскоростных коммуникационных интерфейсов, YASKAWA CP-9200SH/SVA обеспечивает реалтаймовое управление с задержкой реакции до 1 мс — критично для систем с высокими требованиями к синхронности (например, конвейеры с точным позиционированием, роботизierte линии сборки). Особенно важно, что YASKAWA CP-9200SH/SVA совместим с широким рядом приводов YASKAWA (например, Sigma-7, Sigma-5) и сенсоров, а также поддерживает популярные промышленные протоколы — упрощая интеграцию в существующие инфраструктуры. Детальную информацию о возможностях программирования, количестве каналов управления и процедурах настройки можно найти по ссылке на YASKAWA CP-9200SH/SVA: [вставьте предоставленную ссылку]. Также YASKAWA CP-9200SH/SVA имеет компактную конструкцию с встроенным тачскрином, что экономит пространство в шкафу управления и упрощает операторное управление.
Технические параметры
- Тип устройства: промышленный контроллер (PAC) с функциями PLC, контроллера и HMI
- Модельный код расшифровка: CP-9200SH/SVA (серия CP-9200 YASKAWA) — “SH” указывает на высокопроизводительный процессор, “SVA” — на встроенный сенсорный экран HMI
- Основные функции:
- Логическое управление (PLC): поддержка языков программирования IEC 61131-3 (LD, FBD, ST, IL, SFC), обработка до 100 000 дискретных сигналов
- : управление до 32 осями движения (позиционное, скоростное, синхронное движение), поддержка технологий电子凸轮 (ECAM), синхронной передачи (Electronic Gear)
- HMI-интерфейс: встроенный сенсорный экран 7 дюймов (разрешение 800×480 пикселей), поддержка графических элементов, алертов и отчетов
- Процессор и память:
- Процессор: 双核 ARM Cortex-A9 (частота 1 ГГц)
- Оперативная память (RAM): 1 ГБ DDR3
- Постоянная память (Flash): 8 ГБ (для хранения программ, данных и графики HMI)
- Коммуникационные параметры:
- Интерфейсы: 2 порт Gigabit Ethernet (для связи с PLC/SCADA), 1 порт Profinet IO (IRT) — для приводов YASKAWA, 1 порт EtherCAT — для высокоскоростного运动控制，1 порт RS-485 (Modbus RTU) — для сенсоров
- Поддерживаемые протоколы: Modbus TCP, Profinet IO, EtherCAT, Ethernet/IP, MQTT (для IoT-интеграции)
- Скорость передачи данных: до 1000 Мбит/с (Ethernet/EtherCAT)
- Входы/выходы (набор в базовой конфигурации):
- Дискретные входы (DI): 16 каналов (24 В DC, нормально разомкнутые)
- Дискретные выходы (DO): 12 каналов (24 В DC, 0,5 А на канал)
- Аналоговые входы (AI): 4 канала (4–20 мА, 0–10 В DC)
- Аналоговые выходы (AO): 2 канала (4–20 мА, 0–10 В DC)
- 运动控制 каналы: до 32 осями (максимальная частота обновления 1 кГц)
- Питание:
- Входное напряжение: 24 В DC ±15% (дубльное питание для отказоустойчивости)
- Потребление: ≤25 Вт (при работе с HMI и 8 осям)
- Механические параметры:
- Материал корпуса: пластик с огнестойким добавлением (класс UL 94 V-0)
- Габариты (длина × ширина × толщина): 220 × 150 × 80 мм (с экраном HMI)
- Вес: 1,2 кг
- Тип монтажа: на панель (крепление свертами)
- Уровень защиты: IP65 (IEC 60529) — для установки на производственном полу (защита от пыли и водяных брызг)
- Температурные параметры:
- Рабочая температура: 0 °C до +50 °C
- Хранилище температура: -20 °C до +60 °C
- Совместимость:
- Приводы YASKAWA: Sigma-7, Sigma-5, Sigma-II (серьи AC-приводов)
- Программное обеспечение: YASKAWA MotionWorks IEC (для программирования PLC / ), YASKAWA V-SFT-III (для настройки HMI)
- SCADA-системы: YASKAWA Cockpit, Siemens WinCC, Allen-Bradley FactoryTalk
- Сертификации: ISO 9001, CE, UL 508, RoHS, IEC 61010-1
- Гарантийный срок: 36 месяцев
Преимущества и особенности
- Интеграция трех функций в одном устройстве: YASKAWA CP-9200SH/SVA сочетает PLC, контроллер и HMI, что устраняет необходимость покупки отдельного оборудования — снижает бюджет и сложность коммуникации между компонентами.
- Высокая производительность: Управление до 32 осями с задержкой реакции ≤1 мс и поддержкой ECAM/Electronic Gear гарантирует синхронность движений в сложных системах (например, линии печати, роботы-сборщики).
- Защита IP65 и встроенный экран: Возможность установки на производственном полу (без шкафа) и операторное управление через тачскрин упрощают использование в условиях промышленной среды (пыль, влага).
- Широкая совместимость с приводами YASKAWA: Оптимизированная связь с приводами Sigma-7/Sigma-5 через EtherCAT обеспечивает максимальную эффективность управления и диагностику — критично для систем с высокими требованиями к энергоэффективности.
- Поддержка IoT-протоколов: Модуль MQTT позволяет передавать данные о состоянии оборудования в облачные платформы (например, YASKAWA Smart Solution) для анализа производительности и планирования обслуживания.
Прикладные случаи по отраслям
- Автомобильная промышленность: YASKAWA CP-9200SH/SVA используется на линиях сборки автомобилей для управления конвейерами с точным позиционированием. Контроллер синхронизирует движение 16 осям конвейера (через EtherCAT) и обрабатывает сигналы от датчиков присутствия деталей — обеспечивая точность сборки с ошибкой ≤0,1 мм.
- Электронная промышленность: В цехах по производству печатных плат контроллер управляет роботами-подъемниками и линиями инспекции. Он выполняет позиционное управление 8 осями роботов и через HMI отображает данные о качестве продукции, а также передает информацию в SCADA YASKAWA Cockpit.
- Машинностроение: На станках с ЧПУ YASKAWA CP-9200SH/SVA управляет движением инструмента (3 оси) и логикой обработки деталей. Поддержка ECAM позволяет программировать сложные траектории обработки, а высокая скорость реакции гарантирует качество реза с шероховатостью ≤0,05 мкм.
- Пищевой промышленность: В цехах по упаковке продуктов контроллер управляет конвейерами упаковки и системами дозрования. Защита IP65 устойчиво работает в условиях влажности и мойки, а логическое управление предотвращает переупаковку или брак при сбое датчика уровня.
Сравнение с конкурентами
По сравнению с аналоговыми контроллерами PAC (YASKAWA CP-9100, Siemens S7-1500F, Allen-Bradley CompactLogix 5480) YASKAWA CP-9200SH/SVA имеет три ключевые преимущества:
- Интеграция HMI и运动控制 по умолчанию: Конкуренты требуют дополнительных модулей для HMI или运动控制 (дополнительные затраты), а YASKAWA CP-9200SH/SVA включает эти функции в базовой комплектации — экономит бюджет и пространство.
- Больше каналов运动控制 (32 vs 16 у Siemens S7-1500F): Подходит для более сложных систем с множеством движущихся частей (например, многоосевые роботы, крупные конвейерные линии) — конкуренты требуют объединения нескольких контроллеров.
- Защита IP65 в стандартной комплектации: Siemens/Allen-Bradley контроллеры имеют защиту IP20 (требуют шкафа), а YASKAWA CP-9200SH/SVA можно устанавливать напрямую на производственном полу — снижает стоимость монтажа.
Советы по выбору и предостережения
Советы по выбору
- Оцените сложность системы управления: Выбирайте YASKAWA CP-9200SH/SVA если вам нужно управлять 10–32 осями运动控制 и требуется интеграция HMI — для простых систем (≤8 осей) подойдут модель YASKAWA CP-9100, для крупных (≥40 осей) — комбинация двух CP-9200SH/SVA.
- Проверьте требования к среде эксплуатации: Если контроллер устанавливается на производственном полу (с пылью/влажностью), защита IP65 делает его оптимальным выбором — для шкафов с чистыми условиями можно выбрать модели с IP20.
- Учтите совместимость с приводами: Если вы используете приводы YASKAWA Sigma-7/Sigma-5, YASKAWA CP-9200SH/SVA обеспечит максимальную синхронность через EtherCAT — для сторонних приводов проверяйте поддержку Profinet/Ethernet/IP.
Предостережения
- Программирование и настройку выполняйте только квалифицированным персоналом: Неправильная конфигурация运动控制 (например, несовместимые параметры скорости/ускорения) или логики PLC может привести к повреждению оборудования или аварии. Строго следуйте руководствам YASKAWA MotionWorks IEC.
- Регулярно обновляйте прошивку: Раз в 6 месяцев загружайте актуальную прошивку YASKAWA CP-9200SH/SVA через официальный портал YASKAWA — это исправляет уязвимости, улучшает стабильность работы и добавляет новые функции.
- Не превышайте лимиты входов/выходов: Каждый дискретный выход не должен работать с током >0,5 А, а аналоговые каналы — с напряжением >12 В DC — перегрузка приведет к повреждению модуля I/O.
- Избегайте контакта с агрессивными средами: корпус имеет защиту IP65, не эксплуатируйте контроллер в условиях постоянного контакта с кислотами, щелочами или нефтью — это повредит сенсорный экран и внутренние компоненты. Дополнительные рекомендации можно найти по ссылке на продукт: [вставьте предоставленную ссылку].
