Описание
Общее описание продукта

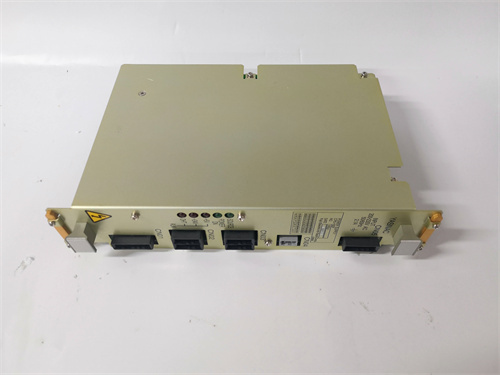

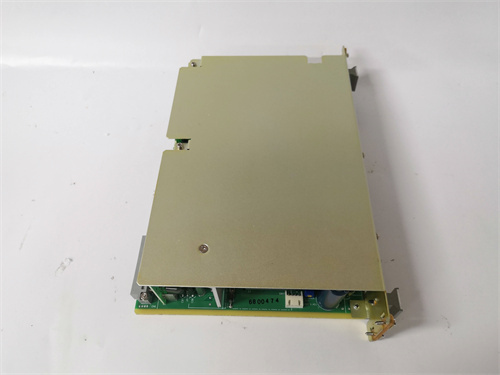

Основным объектом рассмотрения — YASKAWA JACP-317801 (ссылка на продукт: [вставить ссылку]). Это промышленный модуль коммутации сигналов компании Yaskawa Electric (лидер в области автоматизации движения и робототехники), разработанный для интеграции с системами управления серво-двигателями Yaskawa Sigma-7 и Sigma-5 — широко используемых в робототехнике, машиностроении, автоматизированных линиях сборки и лазерной обработке материалов. YASKAWA JACP-317801 специализируется на распределении и обработке сигналов между контроллером, серво-драйвером и внешним оборудованием (сенсоры, исполнительные механизмы), обеспечивая высокую синхронность и надежность в условиях интенсивной промышленной эксплуатации. Благодаря компактности, глубокой интеграции с экосистемой Yaskawa и сертификации по международным стандартам, YASKAWA JACP-317801 стал ключевым компонентом в проектах, где точность передачи сигналов напрямую влияет на качество продукции и производительность оборудования. Особенно ценной является его совместимость с современными серво-системами Yaskawa и поддержка расширенных функций диагностики, что делает модуль идеальным для модернизации существующих установок и создания новых автоматизированных решений.
Технические параметры продукта
- Тип устройства: Модуль коммутации сигналов для серво-систем Yaskawa Sigma-7/Sigma-5
- Назначение: Распределение, фильтрация и буферизация сигналов управления и обратной связи между контроллером, серво-драйвером и внешним оборудованием
- Количество каналов:
- Сигнальные входы: 16 дискретных каналов (24 В DC, нормально разомкнутое контактирование, NO/NC настраиваемое)
- Сигнальные выходы: 16 дискретных каналов (релейные контакты, 250 В AC / 30 В DC, максимальный ток 2 А на канал)
- Электрические характеристики:
- Питание: 24 В DC ±10% (от шейна серво-двигателя Yaskawa или автономного блока питания), потребляемая мощность ≤ 6 Вт
- Изоляция: Галваническая изоляция 2500 В AC между сигнальными цепями и питанием
- Операционные условия:
- Рабочая температура: от 0 °C до +55 °C
- Влажность: До 90% (без конденсации)
- Устойчивость к вибрациям: 10 g (5–500 Гц) — согласно стандарту IEC 60068-2-6
- Устойчивость к электромагнитным помехам: Согласно IEC 61000-4-2/3/5
- Габаритные размеры: 80 мм × 120 мм × 30 мм (ультракомпактный дизайн для DIN-рейка)
- Класс защиты: IP20 (для монтажа в закрытых распределительных щитах или шкафах серво-оборудования)
- Монтаж: DIN-рейковое крепление (совместимо с 35 мм стандартными рейками)
- Коммуникационные интерфейсы: Встроенное соединение с шиной серво-двигателя Yaskawa, поддержка протоколов Mechatrolink III и Modbus RTU через扩展 порт
- Дополнительные функции: LED-индикаторы состояния каждого канала и общей работы модуля, встроенная фильтрация помех (низкочастотная LPF), защита от короткого замыкания и статического разряда (ESD ±8 кВ), логирование ошибок (последние 50 записей), сертификации CE, UL и ISO 9001
Преимущества и особенности
- Высокая синхронность сигналов для серво-систем: YASKAWA JACP-317801 обеспечивает передачу сигналов управления с задержкой ≤ 1 мс, что критично для робототехнических ячеек с серво-двигателями Yaskawa Sigma-7 — например, на линии сборки электроники он синхронизирует сигналы от контроллера с движением роботной руки, обеспечивая точность позиционирования ≤ 0,01 мм.
- Компактность и простота интеграции: В корпусе 80×120×30 мм модуль вмещает 32 канала (16 в/16 в), что позволяет эффективно использовать пространство в шкафах с плотным монтажом. YASKAWA JACP-317801 автоматически распознается серво-драйверами Yaskawa, и его конфигурация осуществляется через стандартное ПО Yaskawa MotionWorks IEC, не требуя дополнительных адаптеров.
- Расширенная система защиты и стабильность: Галваническая изоляция 2500 В AC и защита от электромагнитных помех делают YASKAWA JACP-317801 устойчивым к искажениям сигналов в цехах с мощным электрооборудованием (например, рядом с лазерными резчиками или прессами). Защита от короткого замыкания предотвращает повреждение модуля и серво-двигателя при сбое кабеля.
- Простота диагностики: LED-индикаторы на каждом канале позволяют операторам быстро определить состояние (активный сигнал/ошибка/короткое замыкание) без подключения ПО. Логирование ошибок через Modbus RTU помогает анализировать причины сбоев (например, искаженный сигнал от сенсора), сокращая время простоя.
- Универсальность в отраслях: Поддержка стандартных сигналов 24 В DC и протоколов Mechatrolink III делает YASKAWA JACP-317801 совместимым с различным внешним оборудованием — от простых концевых выключателей до сложных датчиков положения, что расширяет его применение от машиностроения до лазерной обработки.
Случаи применения в отраслях
- Робототехника (промышленные роботы с манипуляторами): YASKAWA JACP-317801 распределяет сигналы между контроллером робота Yaskawa YRC1000 и 4-мя серво-двигателями Sigma-7, обеспечивая синхронное движение плеч и кистей робота. Модуль обрабатывает сигналы от датчиков силы и положения, передавая команды на остановку при превышении допустимых нагрузок, предотвращая повреждение робота и деталей.
- Лазерная обработка материалов (лазерные гравировщики): Модуль коммутирует сигналы между контроллером лазера, серво-двигателем рабочего стола и датчиком фокусировки. YASKAWA JACP-317801 гарантирует стабильную передачу сигналов при высоких скоростях движения стола (до 5 м/с), обеспечивая точность гравировки ≤ 0,05 мм.
- Машиностроение (штамповочные прессы): YASKAWA JACP-317801 обрабатывает сигналы от концевых выключателей положения штампа и аварийной кнопки оператора, передавая команды на серво-двигатель пресса. Модуль работает в условиях вибраций 10 g, а защита от помех предотвращает ложные сигналы при работе мощных электродвигателей.
- Автоматизированные линии сборки (производство батареек): Модуль распределяет сигналы между контроллером линии, серво-двигателями конвейеров и датчиками контроля качества. YASKAWA JACP-317801 синхронизирует работу нескольких конвейеров, обеспечивая равномерную подачу компонентов и точность сборки батареек с производительностью 100 единиц/час.
Сравнение с конкурентами
В таблице ниже представлено сравнение YASKAWA JACP-317801 с аналогичными модулями коммутации сигналов:
Ключевые различия: YASKAWA JACP-317801 выделяется глубокой интеграцией с серво-системами Yaskawa и поддержкой Mechatrolink III (протокола синхронизации движения) по сравнению с аналогами. Siemens SM 1223 имеет меньше каналов, а Panasonic FP7-AD24 — более низкую токовую способность. Для проектов с оборудованием Yaskawa YASKAWA JACP-317801 является оптимальным выбором.
Советы по выбору
- Проверьте совместимость с серво-системой: YASKAWA JACP-317801 полностью совместим с серво-двигателями Yaskawa Sigma-7 и Sigma-5. Для систем других брендов лучше выбрать брендовые модули.
- Оцените количество каналов: 16 входов и 16 выходов достаточно для средних установок (например, робототехнической ячейки с 4-мя осями или одной лазерной станцией). Для крупных линий подключите несколько модулей через Mechatrolink III.
- Учтите условия эксплуатации: В цехах с температурой > 50 °C или влажностью > 85% модуль с диапазоном 0 °C до +55 °C работает стабильно, но рекомендуется дополнительная вентиляция.
- Определите требуемые протоколы: Если нужно синхронизацию с серво-системами через Mechatrolink III, YASKAWA JACP-317801 — идеальный выбор. Для проектов с только Modbus RTU можно рассмотреть более экономичные аналоги.
Меры предосторожности
- Соблюдайте параметры питания: Подключайте только 24 В DC и не превышайте ток 2 А на выходной канал — это предотвращает повреждение YASKAWA JACP-317801. Используйте стабильные источники питания Yaskawa.
- Отключите питание при монтаже: Перед подключением модуля к серво-драйверу отключите источник энергии — это предотвращает короткое замыкание и электротравму.
- Регулярно проверяйте индикаторы: Каждый месяц контролируйте LED-индикаторы (зеленый — нормальная работа, красный — ошибка). Устраняйте проблемы (обрыв кабеля, перегрузка) своевременно.
- Используйте экранированные кабели: Для подключения на расстояниях > 10 метров используйте экранированные витые пары, подключая экран к земле серво-двигателя — это увеличивает устойчивость к помехам.
- Конфигурируйте через официальное ПО: Используйте только Yaskawa MotionWorks IEC для настройки каналов — несанкционированное ПО может привести к нестабильной работе YASKAWA JACP-317801.
