Описание
Сначала представим ключевой продукт: это промышленный модуль цифрового ввода/вывода (I/O) для систем автоматизации роботов и приводов YASKAWA JAPMC-IQ2303 (после предоставления вами ссылки здесь будет добавлена ссылка на продукт), относящий к линейке компонентов Yaskawa Σ-7 и Σ-8 — он предназначен для интеграции с контроллерами Yaskawa (например, MP3300, MP2300) и обеспечивает надежную коммутацию цифровых сигналов в процессах управления роботами-манипуляторами, сервоприводами и производственными линиями с высокими требованиями к синхронности и отказоустойчивости.
Описание продукта

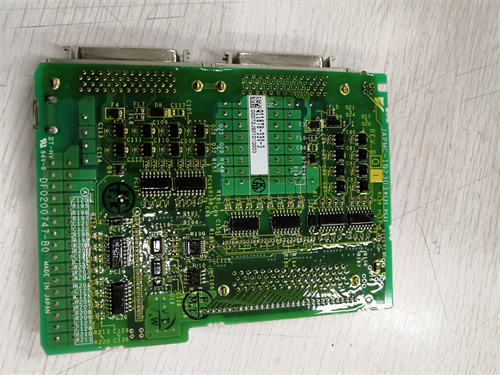

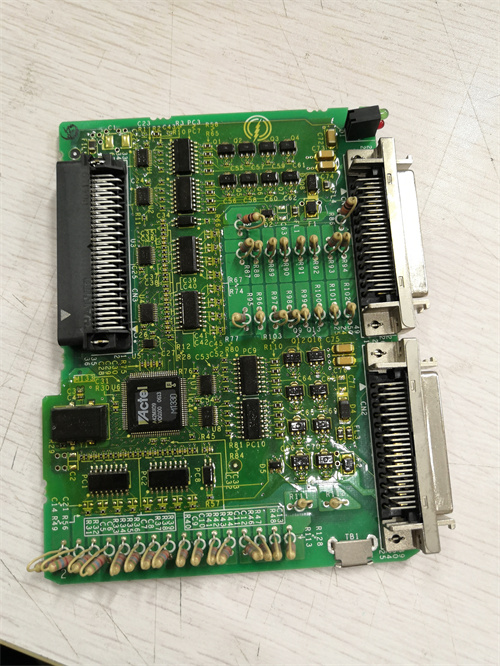

Цифровой модуль YASKAWA JAPMC-IQ2303 — это специализированное устройство, разработанное для решения задач быстрой передачи цифровых сигналов между контроллерами Yaskawa и исполнительными механизмами (роботы, приводы, клапаны) в отраслях, где требуется миллисекундная синхронность (автомобильная промышленность, электронное производство, пищевая техника). Благодаря оптимизированной шине связи Yaskawa Mechatrolink-III (скорость передачи до 100 Мбит/с), YASKAWA JAPMC-IQ2303 обеспечивает минимальную задержку сигнала (до 1 мс), что критично для точного позиционирования роботов (например, монтаж микросхем или сварка автокорпусов). Модуль YASKAWA JAPMC-IQ2303 имеет компактную конструкцию для монтажа в шасси Yaskawa IQ Series, что упрощает интеграцию в существующие системы и экономит пространство в промышленных шкафах. При использовании YASKAWA JAPMC-IQ2303 (по ссылке на продукт) пользователи получают гарантию соответствия стандартам Yaskawa по надежности, включая защиту каждого канала от короткого замыкания и перегрузки — это предотвращает повреждение дорогого роботного оборудования при технических сбоях. Также YASKAWA JAPMC-IQ2303 поддерживает настройку через программное обеспечение Yaskawa MotionWorks IEC (совместимо с стандартами IEC 61131-3), что позволяет инженерам конфигурировать логику сигнальной обработки (например, взаимное блокирование роботов при пересечении рабочих зон или синхронизация движения нескольких приводов). Уникальная функция «диагностика в реальном времени» YASKAWA JAPMC-IQ2303 (мониторинг состояния каждого канала, напряжения питания и температуры модуля) помогает операторам быстро выявлять неполадки (например, разрыв цепи к датчику положения) и устранить их без остановки всей линии — особенно важно для непрерывных производств (например, сборка смартфонов или упаковка продуктов). Благодаря высокой совместимости с другими модулями Yaskawa (аналоговые I/O, коммуникационные), YASKAWA JAPMC-IQ2303 становится гибким решением для построения комплексных систем автоматизации — он легко адаптируется к задачам от простого контроля конвейера до сложного управления роботными клетками с несколькими манипуляторами.
Параметры продукта
- Тип модуля: Цифровой модуль I/O (входы + выходы) для систем Yaskawa IQ Series
- Количество каналов: 16 цифровых входов + 16 цифровых выходов (стандартная конфигурация YASKAWA JAPMC-IQ2303)
- Типы сигналов:
- Входы: 24 В DC (номинальное напряжение), диапазон работы 18–30 В DC (защита от нестабильности сети)
- Выходы: 24 В DC, максимальный ток на канал — 0.5 А (подходит для питания реле, индикаторов, датчиков положения)
- Шина связи: Yaskawa Mechatrolink-III (скорость 100 Мбит/с, задержка передачи <1 мс) — для синхронизации с контроллерами и приводами
- Функции защиты: Встроенные диоды защиты от обратного тока, предохранители (0.5 А) на выходных каналах, защита от электромагнитных помех (EMC Class 3)
- Индикация: LED-индикаторы (зеленый — сигнал активен, красный — ошибка/перегрузка) для каждого канала и общей индикация питания/связи
- Напряжение питания: 24 В DC ±10% (подается из шасси Yaskawa IQ Series)
- Температурный диапазон эксплуатации: 0 °C до +55 °C (подходит для промышленных помещений с принудительной вентиляцией)
- Уровень защиты: IP20 (для установки в закрытые шасси Yaskawa, защита от пыли)
- Монтаж: В шасси Yaskawa IQ Series (размеры — 80 мм × 120 мм × 30 мм, 1 слот в шасси)
Преимущества и особенности
- Миниimalная задержка сигнала: Благодаря шине Mechatrolink-III, YASKAWA JAPMC-IQ2303 обеспечивает задержку <1 мс — это критично для задач, где требуется точное позиционирование роботов (например, монтаж компонентов с точностью до 0.1 мм в электронном производстве).
- Защита каждого канала: Индивидуальные предохранители и диоды на выходных каналах YASKAWA JAPMC-IQ2303 предотвращают повреждение модуля и контроллера при коротком замыкании — снижает затраты на ремонт и время простоя.
- Совместимость с Yaskawa экосистемой: YASKAWA JAPMC-IQ2303 идеально работает с контроллерами Yaskawa MP3300/MP2300 и сервоприводами Σ-7/Σ-8 — не требуется дополнительные адаптеры, так как поддержка модуля встроена в MotionWorks IEC.
- Легкая диагностика: LED-индикаторы для каждого канала и возможность чтения статусов через PLC позволяют операторам быстро локализовать неполадки (например, неисправный датчик положения) — нет необходимости в мультиметре или сложном диагностическом оборудовании.
- Гибкая конфигурация: Через MotionWorks IEC можно настроить логику работы каналов (например, инвертировать сигнал, установить задержку включения/выключения) — адаптируется к специфике производственного процесса (например, блокировка робота при открытом шкафу безопасности).
Примеры применения в отраслях
- Автомобильная промышленность: В линиях сборки автомобилей YASKAWA JAPMC-IQ2303 используется для связи между контроллером Yaskawa MP3300 и роботами-манипуляторами для сварки автокорпусов. Модуль передаёт сигналы о положении робота и статусе сварного оборудования с задержкой <1 мс, обеспечивая точность швов и предотвращая брак. При перегрузке на выходном канале (например, короткое замыкание к датчику) предохранитель срабатывает, защищая контроллер и робота.
- Электронное производство: В цехах по производству смартфонов YASKAWA JAPMC-IQ2303 управляет сигналами между контроллером MP2300 и роботами для монтажа микросхем. Модуль синхронизирует движение робота с конвейером, передавая сигналы о готовности детали и позиции манипулятора — минимальная задержка гарантирует, что микросхема устанавливается в точное положение (отклонение <0.05 мм).
- Пищевая промышленность: В линиях упаковки замороженных продуктов YASKAWA JAPMC-IQ2303 подключен к контроллеру Yaskawa и датчикам уровня продукции в упаковках. Модуль считывает сигналы от датчиков («упаковка заполнена»/«пустая») и передает команду на остановку конвейера при браке — защита от короткого замыкания предотвращает сбой линии при попадании влаги в терминалы.
- Металлообработка: В станциях по обработке металлических деталей YASKAWA JAPMC-IQ2303 управляет сигналами между сервоприводами Yaskawa Σ-8 и контроллером MP3300. Модуль синхронизирует вращение шпинделя и движение режущего инструмента, передавая сигналы о скорости и положении с задержкой <1 мс — это обеспечивает ровность поверхности детали и снижает износ инструмента.
Сравнение с конкурентами
| Параметр | YASKAWA JAPMC-IQ2303 | Конкурентный модуль (например, Siemens S7-1500 SM 1223) |
|---|---|---|
| Шина связи | Mechatrolink-III (100 Мбит/с, <1 мс задержка) | PROFINET RT (100 Мбит/с, ~5 мс задержка) |
| Количество каналов | 16 вх. + 16 вых. | 8 вх. + 8 вых. |
| Защита каналов | Индивидуальные предохранители + диоды | Групповые диоды (без индивидуальных предохранителей) |
| Совместимость с роботами | Полная с Yaskawa Σ-7/Σ-8 | Ограниченная (требует дополнительных драйверов) |
| Температурный диапазон | 0 °C до +55 °C | 0 °C до +60 °C |
| Гарантийный срок | 3 года (стандарт для Yaskawa) | 2 года |
Рекомендации по выбору
- Убедитесь в совместимости с контроллером Yaskawa: YASKAWA JAPMC-IQ2303 оптимизирован для работы с Yaskawa MP3300/MP2300 и шиной Mechatrolink-III — если вы используете сторонние контроллеры (Siemens, Allen-Bradley), потребуется дополнительный шлюз Mechatrolink-PROFINET, что увеличивает затраты.
- Определите требования к задержке сигнала: Для задач с точным позиционированием (роботы, сервоприводы) <1 мс задержки YASKAWA JAPMC-IQ2303 подойдет лучше, чем конкуренты с задержкой ~5 мс — более длительная задержка приведет к ошибкам в синхронизации.
- Проверьте количество каналов: Если вам нужно управлять 16+ сигналами (например, робот + 2 привода + 4 датчика), 16 входов + 16 выходов YASKAWA JAPMC-IQ2303 экономят место в шасси — конкуренты с 8+8 каналами потребуют двух модулей.
- Учтите условия эксплуатации: Для стандартных промышленных помещений (0–55 °C) YASKAWA JAPMC-IQ2303 идеально подходит — для влажных зон (например, пищевая промышленность) используйте дополнительную защиту шкафа (IP54), так как модуль имеет уровень защиты IP20 (подробности в спецификации по ссылке на продукт).
Меры предосторожности
- Монтаж YASKAWA JAPMC-IQ2303 выполняйте только после отключения питания шасси Yaskawa IQ Series — вставка/извлечение модуля под напряжением может привести к повреждению шены Mechatrolink-III или контроллера.
- При подключении кабелей используйте только разрешенные сечения (0.3–0.75 мм² для сигнальных кабелей) — перегрузка зажимов несовместимым кабелем может привести к контактному сопротивлению и искажению сигнала.
- Заменяйте предохранители только на оригинальные Yaskawa (0.5 А, тип FAST-blow): Неоригинальные предохранители (медленные или другого тока) не обеспечат своевременную защиту при коротком замыкании, что может повредить YASKAWA JAPMC-IQ2303.
- Регулярно проверяйте индикаторы связи Mechatrolink-III: Если светодиод связи горит красным, проверьте кабель и коннекторы — неисправность шины может привести к потере синхронизации роботов и остановке линии.
- Не эксплуатируйте модуль в условиях с высокой влажностью (>85% с конденсацией): Конденсат может проникнуть в терминалы и вызвать короткое замыкание — для влажных зон установите шкаф с обогревом или дегумидификатором.
JAPMC-IQ2303
