Описание продукта

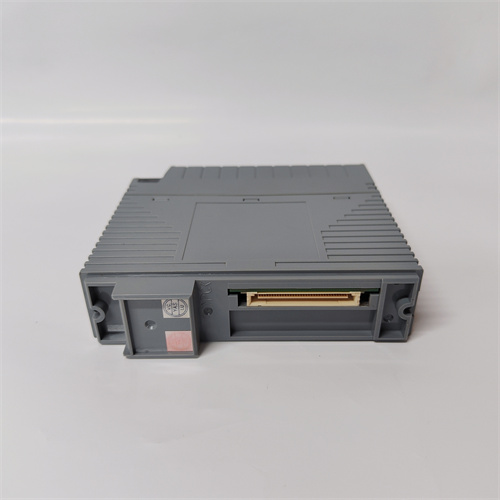

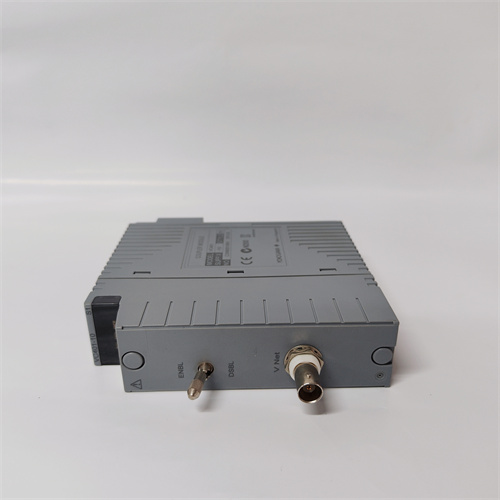

[Ссылка на продукт YOKOGAWA 16809-541/1] Компания Yokogawa предлагает модель 16809-541/1 — промышленный модуль цифрового ввода-вывода для системы распределенного управления DCS Centum VP, разработанный для обработки дискретных сигналов и управления исполнительными устройствами в сложных промышленных процессах. Модель 16809-541/1 обеспечивает высокую скорость передачи данных, защиту от электромагнитных помех и надежность, что критично для автоматизации запуск-остановки, аварийных сигналов и контроля состояния оборудования. Этот модуль YOKOGAWA 16809-541/1 отличается расширенным количеством каналов, гибкостью настройки и полной интеграцией с Centum VP, making его неотъемлемым инструментом для химической, нефтегазовой и энергетической промышленности.
Технические параметры
- Тип устройства: модуль цифрового ввода-вывода (DI/DO) для DCS Centum VP
- Тип обрабатываемых сигналов:
- Вход (DI): дискретные сигналы TTL/CMOS (24 VDC, NO/NC контакты)
- Выход (DO): реле контакты (максимальный ток 5 А) и транзисторные выходы (24 VDC, 2 А)
- Количество каналов: 16 входных (DI) + 16 выходных (DO) каналов
- Скорость обработки: ≤1 мс для аварийных сигналов, ≤10 мс для обычных
- Уровень изоляции: ≥2500 VAC (группы каналов друг от друга, канал-земля)
- Защита от помех: фильтрация электромагнитных помех (EMC класс B), защита от перенапряжения (до 60 VDC)
- Рабочий диапазон температур: -10°C до +60°C
- Питание: 24 VDC (от шкафа Centum VP), потребление ≤15 Вт
- Тип монтажа: в шкаф системы Centum VP (стандартная рама для модулей)
- Класс защиты корпуса: IP20
- Сертификаты: CE, UL, ATEX, IEC 61508 (SIL 2)
Преимущества и особенности
Модель YOKOGAWA 16809-541/1 обладает рядом ключевых преимуществ:
- Гибкость в типах выходов: Совмещение релевых и транзисторных выходов позволяет подключать как мощные исполнительные устройства (клапаны, двигатели), так и чувствительные электроники — критично для смешанных систем автоматизации.
- Быстрый отклик на аварийные сигналы: Обработка за ≤1 мс гарантирует своевременное срабатывание защитных механизмов (например, аварийное остановка реактора в химическом производстве).
- Групповая изоляция: Каналы разделены на изолированные группы, что исключает распространение сбоев от одного канала к другим — важно для систем с высокими требованиями к надежности.
- Интеграция с Centum VP: Автоматическое определение модуля в системе и возможность удаленной настройки через программное обеспечение Exaopc сокращают время внедрения и обслуживания.
Применение в отраслях
YOKOGAWA 16809-541/1 успешно используется:
- В химических заводах для контроля клапанов, насосов и электроклапанов в цепях дозировки реагентов, где надежность дискретных сигналов критична для безопасности.
- В нефтегазовых установках для обработки сигналов от аварийных датчиков (датчики утечки, перепадов давления) и управления аварийными запорными клапанами.
- В энергетических котельных для контроля вентиляторов, насосов циркуляции и защитных систем турбин, где быстрый отклик предотвращает аварии.
- В пищевых предприятиях для управления конвейерными системами и клапанами подачи сырья, где транзисторные выходы обеспечивают точность регулировки.
Сравнение с konkurентными продуктами
По сравнению с аналогичными модулями, YOKOGAWA 16809-541/1 destacaсь:
- Большим количеством каналов (16+16) против 8+8 или 12+12 у конкурентов, что сокращает количество модулей в шкафу и упрощает кабелинг.
- Совмещением релевых и транзисторных выходов в одном устройстве, тогда как большинство аналогов предлагают только один тип.
- Быстрее откликом на аварийные сигналы (≤1 мс) против 2–5 мс у конкурентов, что важно для критических защитных систем.
Советы по выбору и предостережению
При выборе модуля убедитесь в совместимости YOKOGAWA 16809-541/1 с вашим оборудованием (тип исполнительных устройств, требуемый ток выходов). Рекомендуется использовать экранированные кабели для подключения аварийных сигналов, чтобы избежать ложных срабатываний.
При эксплуатации регулярно проверяйте состояние релевых контактов (рекомендуется раз в 2 года) и обновляйте прошивку через официальное ПО Centum VP. Избегайте превышения номинального тока на выходных каналах — это может привести к повреждению транзисторов или реле.
