Введение: продукт YOKOGAWA AIP591
Основным объектом рассмотрения является модуль аналоговых входов для систем управления процессами YOKOGAWA AIP591 (ссылка на продукт: [вставьте ссылку здесь]), разработанный брендом Yokogawa — лидером в решениях для автоматизации нефтегазовой, химической и энергетической промышленности. Этот модуль относится к серии Yokogawa CENTUM VP, предназначенный для точного считывания слабых аналоговых сигналов от сенсоров (температуры, давления, расхода) и передачи данных на контроллеры CENTUM VP, обеспечивая надежную основу для регулирования критических процессов.

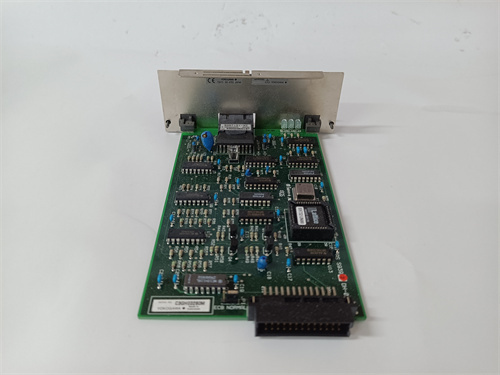

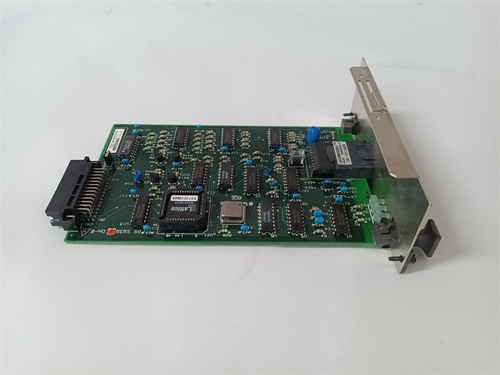

Описание продукта YOKOGAWA AIP591
Продукт YOKOGAWA AIP591 представляет собой высокоточный модуль аналоговых входов с встроенным условным преобразователем, оптимизированным для работы в суровых промышленных условиях. Модуль YOKOGAWA AIP591 поддерживает 16 дифференциальных аналоговых входов — способных измерять сигналы стандартных промышленных сенсоров (4–20 мА, 0–10 В DC, сигналы термопар и RTD).
Он выполняет ключевые функции: усиление слабых сигналов (например, микровольтные сигналы термопар), фильтрацию шумов и компенсацию температурных дрейфов — что гарантирует точность измерений даже в условиях сильных электромагнитных помех (например, рядом с компрессорами или трансформаторами). Благодаря сертификации по SIL 2 (IEC 61508), устойчивости к вибрациям и поддержке горячей замены YOKOGAWA AIP591 широко используется в нефтегазовых комплексах (добывающие платформы, перерабатывающие заводы), химических заводах (производство полимера) и энергетике (ТЭС, ГЭС) — там, где неопределенность измерений может привести к ошибкам регулирования, браку продукции или авариям.
Особенно важно отметить, что YOKOGAWA AIP591 полностью интегрируется с программным обеспечением Yokogawa CENTUM VP HMI — это позволяет операторам быстро настраивать диапазоны сигналов, калибрировать модуль и диагностировать неисправности (например, неисправный сенсор) в реальном времени, без остановки процесса. Кроме того, YOKOGAWA AIP591 поддерживает двойную проверку данных — каждый входной сигнал обрабатывается независимо двумя каналами модуля, что исключает ложные показания от одиночных сбоев.
Технические параметры YOKOGAWA AIP591
- Тип модуля: Модуль аналоговых входов для системы Yokogawa CENTUM VP;
- Каналы входов: 16 дифференциальных аналоговых входов;
- Поддерживаемые сигналы:
- Ток: 4–20 мА, 0–20 мА (через встроенные резисторы шунта 250 Ом);
- Напряжение: 0–5 В DC, 0–10 В DC, ±5 В DC, ±10 В DC;
- Температура: Поддерживает термопары (J, K, T, E, R, S, B) и RTD (Pt100, Cu100);
- Характеристики точности:
- Разрядность АЦП: 24 бит;
- Точность: ±0.01% от полного диапазона (при 25 °C);
- Температурная дрейф: ≤ 0.0005%/°C (минимальное влияние температуры на измерения);
- Зашумленность: ≤ 3 мВ (эффективное значение);
- Время отклика: ≤ 50 мс (для пакетного считывания всех 16 каналов);
- Защитные функции:
- Электрическая изоляция: ≥ 1000 В АС между каналами, ≥ 2000 В АС между каналами и шиной;
- Защита от перегрузки: ±30 В DC (для напряжных входов), ±50 мА (для токовых входов);
- Защит от электромагнитных помех: Соблюдает требования EN 61000-6-2/3;
- Коммуникация: Подключение к шасси CENTUM VP через внутреннюю шину (скорость передачи до 100 Мбит/с);
- Операционные условия:
- Температура: -40 °C – +70 °C (работа в экстремальных условиях);
- Влажность: До 95% (без конденсации);
- Вибрация: До 5 Гц (амплитуда 0.1 мм), устойчив к механическим нагрузкам;
- Питание: 24 В DC (от шасси CENTUM VP, максимальная мощность 12 Вт);
- Класс защиты: IP20 (для монтажа в закрытые шкафы управления);
- Сертификации: SIL 2 (IEC 61508), ATEX, IECEx (для опасных зон 2/22);
- Совместимость: Полностью совместимо с контроллерами Yokogawa CENTUM VP, модулями I/O Yokogawa AOP593 и программным обеспечением CENTUM VP HMI 6.0+.
Преимущества и особенности YOKOGAWA AIP591
- Экстремальная точность и стабильность: Точность ±0.01% и низкая температурная дрейф позволяют YOKOGAWA AIP591 измерять минимальные изменения сигналов — например, отклонение тока сенсора расхода на 0.02 мА (соответствует 0.1% от диапазона 4–20 мА), что критично для точной дозировки дорогостоящих химикатов в нефтепереработке.
- Универсальность для разных сенсоров: Одновременно поддерживает сигналы тока, напряжения и температуры (термопары, RTD) — без необходимости дополнительных адаптеров. Например, в системах управления реактором один YOKOGAWA AIP591 может считывать сигналы от 6 термопар (температура реакции) и 10 датчиков давления (4–20 мА), упрощая архитектуру системы.
- Горячая замена без остановки: Возможность заменить модуль без отключения системы CENTUM VP позволяет устранить неисправности в режиме реального времени — например, при выходе одного канала из строя инженер может заменить YOKOGAWA AIP591 за 5–10 минут, не останавливая критический процесс (например, производство химикатов).
- Высокая устойчивость к помехам: Изоляция ≥2000 В АС и встроенная фильтрация шумов гарантируют стабильные измерения даже в энергетических объектах с сильными электромагнитными помехами (например, рядом с турбинами), предотвращая ошибки в регулировании процессов.
Примеры применения YOKOGAWA AIP591
- Нефтегазовая отрасль: В нефтеперерабатывающем заводе — YOKOGAWA AIP591 считывает сигналы от 8 датчиков расхода нефтяных фракций (4–20 мА) и 8 термопар (температура перегонки). Данные передаются на контроллер CENTUM VP, который регулирует подачу пара в печи — высокая точность модуля гарантирует стабильность перегонки и соответствие фракций требованиям качества.
- Химическая промышленность: В заводе по производству полиэтилена — модуль YOKOGAWA AIP591 измеряет давление в реакторе (через RTD датчик) и концентрацию мономера (4–20 мА). При отклонении давления выше безопасного лимита контроллер через CENTUM VP останавливает подачу мономера, а модуль продолжает передавать данные о температуре — предотвращая полимеризацию вне режима.
- Энергетика: В ТЭС с паровой турбиной — YOKOGAWA AIP591 считывает сигналы от 12 датчиков температуры пара (термопары K) и 4 датчиков давления масла (4–20 мА). Контроллер использует данные для регулировки скорости турбины и подачи масла — быстрая реакция модуля (≤50 мс) предотвращает перегрев турбины и износ подшипников.
Сравнение с конкурентами
| Параметр | YOKOGAWA AIP591 | Конкурентный модуль (например, Emerson DeltaV AI 1756-IF8H) |
|---|---|---|
| Точность | ±0.01% от диапазона | ±0.1% от диапазона |
| Температурная дрейф | ≤ 0.0005%/°C | ≤ 0.002%/°C |
| Изоляция (каналы-шасса) | ≥2000 В АС | ≥500 В АС |
| SIL-класс | SIL 2 | SIL 1 |
| Поддержка термопар/RTD | Да (встроенная) | Требует дополнительного модуля |
Модуль YOKOGAWA AIP591 превосходит конкурента по точности, стабильности, изоляции от помех и универсальности — особенно выгоден для критических систем, где требуется максимальная надежность измерений и интеграция с различными типами сенсоров.
Советы по выбору и предостережения
- Подбор диапазона сигнала: При использовании YOKOGAWA AIP591 выбирайте наименьший возможный диапазон, соответствующий сенсору — например, для датчика давления с сигналом 0–5 В DC используйте диапазон 0–5 В DC (а не ±10 В DC), чтобы увеличить разрешающую способность и точность измерений.
- Калибровка: Проводите годовую калибровку модуля с помощью стандартных сигнальных генераторов (например, Yokogawa CA700) — это поддерживает точность ±0.01% и соответствие требованиям метрологического контроля.
- Обновление прошивки: Регулярно обновляйте прошивку YOKOGAWA AIP591 через официальный портал Yokogawa (ссылка на продукт: [вставьте ссылку здесь]) — обновления исправляют уязвимости и улучшают алгоритмы компенсации температурных дрейфов.
