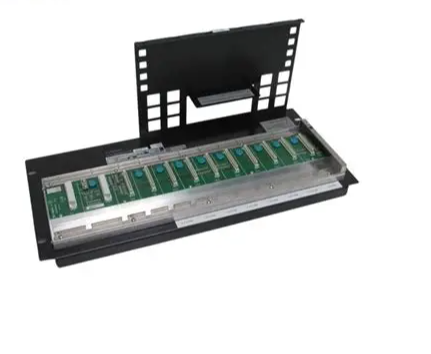

Описание продукта YOKOGAWA ANR10D-420
YOKOGAWA ANR10D-420 — это высокоточный аналоговый модуль релевывода компании Yokogawa, разработанный для систем автоматизации с токовыми сигналами 4–20 мА, сочетающий в себе функции аналогового вывода и релейной защиты. Этот модуль YOKOGAWA ANR10D-420 предназначен для критических процессов, где требуется как точное регулирование исполнительных устройств, так и оперативное отключение в случае аварий. YOKOGAWA ANR10D-420 преобразует цифровые команды контроллера в токовые сигналы 4–20 мА, обеспечивая плавное управление клапанами и приводами, а встроенные реле защищают систему от перегрузок и коротких замыканий. Благодаря усиленной электронике, YOKOGAWA ANR10D-420 демонстрирует высокую устойчивость к электромагнитным помехам, характерным для нефтегазовых и химических производств. YOKOGAWA ANR10D-420 легко интегрируется в системы Yokogawa Centum VP, поддерживая расширенные функции диагностики для контроля состояния как аналоговых каналов, так и реле. [Вставьте ссылку на продукт здесь, обернув её брендом и моделью: YOKOGAWA ANR10D-420]
Параметры продукта YOKOGAWA ANR10D-420
- Тип устройства: Аналоговый модуль релевывода с токовыми сигналами 4–20 мА и защитными реле.
- Характеристики сигналов:
- Тип выходного сигнала: Токовой 4–20 мА (фиксированный для всех каналов).
- Количество каналов: 4 аналоговых каналов с отдельными защитными реле.
- Точность: ±0.05% от полного диапазона (4–20 мА).
- Линейность: <0.02% FS (полный диапазон).
- Время отклика: <5 мс (для сигнала), <10 мс (для реле).
- Максимальное нагрузочное сопротивление: 750 Ом.
- Релевая защита:
- Тип реле: Электромеханические, нормально замкнутые (NC).
- Максимальный ток через реле: 5 А (AC/DC).
- Время срабатывания реле: <10 мс при превышении порога.
- Защитные функции:
- Защита от короткого замыкания (реле срабатывает при токе >50 мА).
- Защита от перегрева (отключение при температуре >85°C).
- Защита от обратной полярности питания.
- Электрические характеристики:
- Питание: 24 В ДС (диапазон 18–32 В ДС).
- Потребляемый ток: <150 мА.
- Характеристики работы:
- Уровень защиты: IP20 (внутренний монтаж в шкаф).
- Температурный диапазон: 0°C – 60°C (рабочий), -20°C – 70°C (хранение).
- Устойчивость к вибрациям: 10–500 Гц (амплитуда 1 g).
Преимущества и особенности YOKOGAWA ANR10D-420
- Совмещение аналогового управления и релевой защиты: YOKOGAWA ANR10D-420 устраняет необходимость использования отдельных модулей для регулировки и защиты, сокращая количество компонентов в шкафе и повышая надежность системы.
- Оперативное реагирование на аварии: Реле срабатывают за <10 мс при превышении пороговых значений (например, перегрузка тока), что критично для предотвращения повреждения дорогого оборудования — например, в нефтегазовых компрессорных станциях.
- Высокая точность сигналов: Точность ±0.05% гарантирует стабильность в микродозировочных процессах, таких как дозировка реагентов в фармацевтике или регулировка давления в газопроводах.
- Расширенная диагностика: Модуль YOKOGAWA ANR10D-420 передает данные о состоянии аналоговых каналов (точность сигнала, нагрузка) и реле (количество срабатываний, сопротивление контактов) в контроллер, что упрощает предотвращение сбоев.
Применение YOKOGAWA ANR10D-420 в отраслях
- Нефтегазовая промышленность (компрессорные станции):
- Управление приводами компрессоров (4–20 мА) с защитой от перегрузки: YOKOGAWA ANR10D-420 отключает систему при превышении допустимого давления, предотвращая разрыв труб.
- Фармацевтика (линии производства биопрепаратов):
- Регулировка дозировочных насосов (4–20 мА) с защитой от перетока: Модуль останавливает насосы через реле при нарушении точности сигнала, сохраняя чистоту продукции.
- Энергетика (котельные с высоким давлением):
- Управление клапанами подачи топлива (4–20 мА) с защитой от перегрева: YOKOGAWA ANR10D-420 срабатывает при повышении температуры выше нормы, предотвращая пожарные опасности.
Сравнение с конкурентами
По сравнению с аналогами (Emerson 1756-OF8H с внешними реле, Siemens SM 332 + реле модуль), YOKOGAWA ANR10D-420 обладает:
- Интегрированной защитой: Реле встроены в модуль, что сокращает время монтажа и снижает риск ошибок в подключении, в отличие от комбинаций отдельных модулей.
- Быстрее временем отклика реле: <10 мс против 20–30 мс у аналогов с внешними реле — критично для аварийных ситуаций.
- Лучшей синхронизацией аналогового сигнала и защиты: Сигналы и реле управляются через единую электронику, исключая задержки в коммуникации.
Советы по выбору и предостережения
- Выбор: Рекомендуется для критических систем с токовыми сигналами 4–20 мА, где требуется сочетание точного управления и оперативной защиты — нефтегазовая, фармацевтика, энергетика. Оптимально сочетается с контроллерами Yokogawa Centum VP и дорогостоящим оборудованием.
- Предостережения:
- Для YOKOGAWA ANR10D-420 регулярно проверяйте состояние реле (каждые 6 месяцев) — износ контактов может привести к задержке срабатывания.
- Калибруйте аналоговые каналы раз в 6 месяцев с использованием эталонного источника тока — важно для сохранения точности в регулировке.
- Используйте только экранированные кабели с сечением не менее 0.75 мм² для подключения исполнительных устройств — гарантирует стабильность сигнала и защиту от помех.
- Обновляйте прошивку через Yokogawa Centum VP — новые версии улучшают алгоритмы срабатывания реле и расширяют функции диагностики.
