Описание

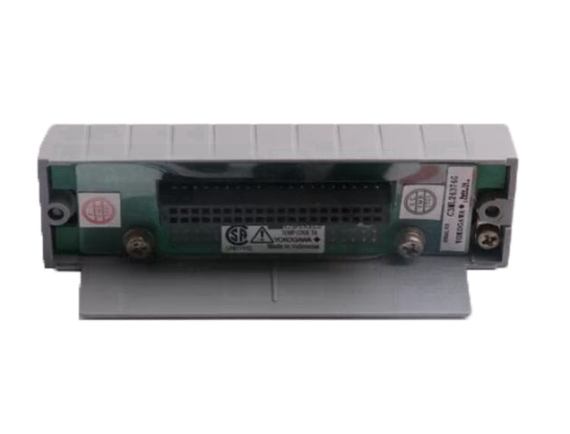

YOKOGAWA ATD5A-00 — это высокопроизводительный модуль дискретного ввода-вывода от компании Yokogawa, разработанный для интеграции в системы распределенного контроля процессов (DCS) Centum VP. Он обеспечивает надежную передачу дискретных сигналов между контроллерами и внешними устройствами в критических промышленных процессах, что делает его востребованным в нефтегазовой промышленности, химической промышленности и энергетике.
Описание продукта
Модуль YOKOGAWA ATD5A-00 оснащен 16 дискретными входами и 16 дискретными выходами, поддерживая сигналы 24 В постоянного тока — стандарт для большинства промышленных датчиков и исполнительных устройств. Например, в нефтепроводных системах YOKOGAWA ATD5A-00 собирает сигналы от датчиков наличия нефти в трубах (входы) и передает команды на электромагнитные клапаны для регулировки потоков (выходы), обеспечивая задержку передачи ≤1 мс. YOKOGAWA ATD5A-00 имеет электрическую изоляцию каналов (2500 В переменного тока) и защиту от электромагнитных помех (EMC Class A), что критично для работы в условиях сильных индукционных полей (например, поблизости к высоковольтным линиям). Модель оснащена функцией самодиагностики с кодами ошибок на световом индикаторе, что позволяет быстро выявить неисправные каналы или проблемы с подключением. YOKOGAWA ATD5A-00 поддерживает горячее замену (hot swap), что важно для непрерывных производств, и интегрируется с системой Centum VP через внутреннюю шину, обеспечивая синхронизацию данных в реальном времени. Благодаря металлическому корпусу с классом защиты IP20, он монтируется на рейку DIN в шкафах, работает в диапазоне температур от -10°C до +60°C и выдерживает вибрации до 5 Гц, подтверждая стабильность в агрессивных условиях.
Технические параметры
- Тип устройства: Модуль дискретного ввода-вывода для систем DCS Yokogawa Centum VP.
- Количество каналов:
- 16 входов: 24 В постоянного тока, ток потребления ≤5 мА на канал, защита от короткого замыкания;
- 16 выходов: 24 В постоянного тока, максимальный ток на канал 0,5 А (суммарный ток 8 А).
- Электрическая изоляция: 2500 В переменного тока (между каналами, входом/выходом и землей).
- Время отклика: ≤1 мс для входов и выходов.
- Интерфейс: Внутренняя шина для систем Centum VP.
- Горячая замена: Поддерживается (hot swap).
- Габариты: 45 мм (ширина) × 120 мм (высота) × 110 мм (глубина).
- Класс защиты: IP20.
- Диапазон рабочих температур: -10°C до +60°C.
- Сертификаты: CE, UL, ATEX, IECEx.
Преимущества и особенности
- Большое количество каналов: 16 входов и 16 выходов делают YOKOGAWA ATD5A-00 подходящим для крупных систем с множеством датчиков и исполнительных устройств (например, нефтяные платформы).
- Высокая скорость отклика: ≤1 мс гарантирует синхронизацию критических процессов, где задержки могут привести к авариям.
- Горячая замена: Возможность замены без остановки системы минимизирует время простоя в непрерывных производствах (например, атомные электростанции).
- Защита от помех: Электрическая изоляция и защита от электромагнитных воздействий обеспечивают стабильность сигналов в сложных промышленных условиях.
Примеры применения
- Химическая промышленность: В производственных линиях опасных химикатов YOKOGAWA ATD5A-00 обрабатывает сигналы от датчиков давления в реакторах (входы) и управляет аварийными вентиляторами (выходы), предотвращая выбросы токсичных газов.
- Энергетика: На тепловых электростанциях он собирает данные от датчиков уровня топлива в бункерах (входы) и управляет шлюзами подачи угольной крошки (выходы), оптимизируя расход топлива.
- Нефтегазовая промышленность: На морских добычных платформах YOKOGAWA ATD5A-00 контролирует сигналы от датчиков газа (входы) и управляет экстингюшерами (выходы), обеспечивая быструю реакцию на аварии.
Сравнение с конкурентами
По сравнению с аналогами от ABB (AC800M I/O) и Siemens (S7-400 Digital I/O), YOKOGAWA ATD5A-00 выделяется более высоким уровнем электрической изоляции (2500 В против 1500 В) и поддержкой горячей замены, что важно для систем с нулевым временем простоя. Также он имеет лучшую интеграцию с системой Centum VP, что сокращает время настройки и повышает надежность данных.
Советы по выбору и предостережения
- Совместимость: Используйте только с системой DCS Yokogawa Centum VP для полной реализации функций; адаптеры для других платформ могут снизить скорость отклика.
- Загрузка выходов: Не превышайте суммарный ток 8 А и ток на отдельный канал 0,5 А — это защитит YOKOGAWA ATD5A-00 от перегрева.
- Монтаж: Соблюдайте правила заземления для максимальной эффективности электрической изоляции; при температуре выше +50°C обеспечьте принудительную вентиляцию шкафа.
- Диагностика: Регулярно проверяйте световой индикатор состояния и используйте ПО Centum VP для анализа кодов ошибок — это поможет быстро выявить неисправные каналы.
YOKOGAWA ATD5A-00 — это надежный и высокопроизводительный модуль дискретного ввода-вывода, идеально подходящий для критических промышленных процессов, подтверждающий лидерство Yokogawa в области автоматизации.
ATD5A-00
