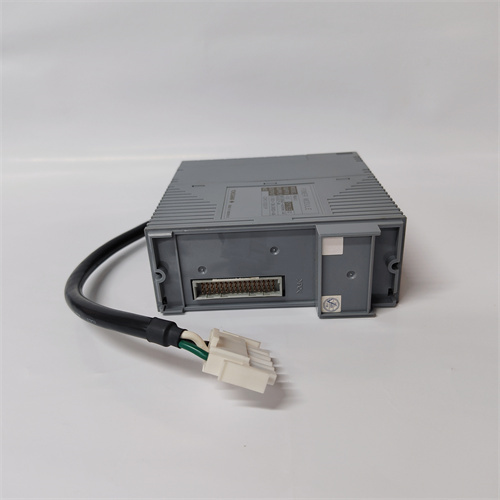

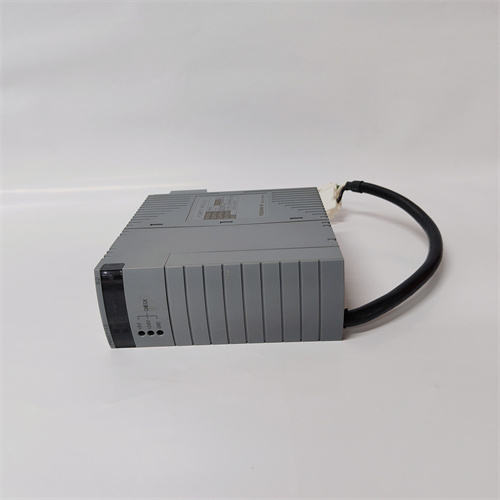

YOKOGAWA F3WD64-3N

Технические параметры YOKOGAWA F3WD64-3N

YOKOGAWA F3WD64-3N имеет технические характеристики, оптимизированные для надежности и устойчивости в промышленных системах:

Параметры цифровых выходов:
- Количество каналов: 16 независимых каналов (разделены на 4 группы по 4 канала, каждая группа изолирована от других и шасси);
- Тип выходного сигнала: Выходы с открытыми коллекторами (open-collector) — для управления нагрузками на напряжении 24 В DC;
- Максимальный ток на канал: 0,5 А DC (при 24 В DC) — достаточный для питания реле, контакторов и индикаторов;
- Максимальная суммарная мощность на группу: 6 Вт — предотвращение перегрузки группы каналов;
- Время отклика: ≤ 1 мс (для передачи команды от контроллера к исполнительному механизму).
Защита и надежность:
- Электрическая изоляция: Между группами каналов — ≥ 2 кВ AC (1 минута), между каналами и шасси — ≥ 3 кВ AC (1 минута);
- Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
- Защитные функции:
  - Детекция неисправностей каналов (короткое замыкание, перегрузка, деградация выходного ключа);
  - Защита от обратного тока (диоды-запираторы на каждом канале) — предотвращение повреждения при неправильной полярности подключения;
  - Защита от перегрева (автоматическое отключение группы при температуре > +85 °C);
- Время между отказами (MTBF): ≥ 9 000 000 часов (при номинальных условиях, согласно данным Yokogawa);
- SIL-классификация: SIL 2 (IEC 61508, IEC 61511) — для систем с требованиями к безопасности.
Интеграция и конфигурация:
- Интерфейс с контроллером Centum VP: Встроенная шина Yokogawa Vnet/IP (скорость передачи данных 1 Гбит/с);
- Совместимое ПО: Yokogawa Centum VP Engineering Tool, Yokogawa Exaopc — для конфигурации каналов, настройки задержек и отладки;
- Поддерживаемые функции: Настраиваемая задержка на включение/отключение (0–100 мс), онлайн-диагностика состояния каналов в реальном времени.
Механические и эксплуатационные параметры:
- Габариты: 100 × 150 × 40 мм (ширина × высота × глубина);
- Вес: 约 340 г;
- Тип монтажа: Врезной в шасси Yokogawa Centum VP (стандартный слот);
- Температурный диапазон:
  - Рабочий диапазон: 0 °C до +60 °C — адаптирован к промышленным цехам;
  - Диапазон хранения: -40 °C до +85 °C.

Категория: Модули (Modules) Бренд: YOKOGAWA

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая информация о продукте YOKOGAWA F3WD64-3N

Первым делом необходимо отметить, что YOKOGAWA F3WD64-3N — это оригинальный модуль цифровых выходов (DO) для систем автоматизации Yokogawa DCS Centum VP, предназначенный для преобразования цифровых сигналов контроллера в команды для исполнительных механизмов (реле, контакторы, индикаторы) в критических промышленных процессах (нефтегаз, химическая промышленность, энергетика). Данный компонент критически важен для отраслей с требованиями к надежности и безопасности, так как он соответствует стандарту SIL 2 (IEC 61508), обеспечивает стабильную передачу команд и интеграцию с системой Centum VP, предотвращая сбои в управлении оборудованием и остановку производственных процессов.

YOKOGAWA F3WD64-3N широко интегрируется в системы Yokogawa Centum VP, работая в паре с контроллерами YOKOGAWA F3CU04-0N и модулями цифровых входов YOKOGAWA F3WD62-3N. Детальное описание, техническая документация и условия поставки YOKOGAWA F3WD64-3N доступны на официальной странице продукта: [ссылка на YOKOGAWA F3WD64-3N] (в дальнейшем замените эту надпись на фактическую ссылку). Благодаря сертификации по промышленным стандартам и адаптации к суровым условиям, YOKOGAWA F3WD64-3N соответствует нормам EN 61000-6-4, IEC 61131-2 и становится предпочтительным выбором для модернизации старых модулей DO Centum VP или комплектации новых автоматизированных установок.

Технические параметры YOKOGAWA F3WD64-3N

Параметры цифровых выходов:
- Количество каналов: 16 независимых каналов (разделены на 4 группы по 4 канала, каждая группа изолирована от других и шасси);
- Тип выходного сигнала: Выходы с открытыми коллекторами (open-collector) — для управления нагрузками на напряжении 24 В DC;
- Максимальный ток на канал: 0,5 А DC (при 24 В DC) — достаточный для питания реле, контакторов и индикаторов;
- Максимальная суммарная мощность на группу: 6 Вт — предотвращение перегрузки группы каналов;
- Время отклика: ≤ 1 мс (для передачи команды от контроллера к исполнительному механизму).
Защита и надежность:
- Электрическая изоляция: Между группами каналов — ≥ 2 кВ AC (1 минута), между каналами и шасси — ≥ 3 кВ AC (1 минута);
- Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
- Защитные функции:
  - Детекция неисправностей каналов (короткое замыкание, перегрузка, деградация выходного ключа);
  - Защита от обратного тока (диоды-запираторы на каждом канале) — предотвращение повреждения при неправильной полярности подключения;
  - Защита от перегрева (автоматическое отключение группы при температуре > +85 °C);
- Время между отказами (MTBF): ≥ 9 000 000 часов (при номинальных условиях, согласно данным Yokogawa);
- SIL-классификация: SIL 2 (IEC 61508, IEC 61511) — для систем с требованиями к безопасности.
Интеграция и конфигурация:
- Интерфейс с контроллером Centum VP: Встроенная шина Yokogawa Vnet/IP (скорость передачи данных 1 Гбит/с);
- Совместимое ПО: Yokogawa Centum VP Engineering Tool, Yokogawa Exaopc — для конфигурации каналов, настройки задержек и отладки;
- Поддерживаемые функции: Настраиваемая задержка на включение/отключение (0–100 мс), онлайн-диагностика состояния каналов в реальном времени.
Механические и эксплуатационные параметры:
- Габариты: 100 × 150 × 40 мм (ширина × высота × глубина);
- Вес: 约 340 г;
- Тип монтажа: Врезной в шасси Yokogawa Centum VP (стандартный слот);
- Температурный диапазон:
  - Рабочий диапазон: 0 °C до +60 °C — адаптирован к промышленным цехам;
  - Диапазон хранения: -40 °C до +85 °C.

Преимущества и особенности YOKOGAWA F3WD64-3N

YOKOGAWA F3WD64-3N сочетает в себе уникальные преимущества, которые отличают его от аналогичных модулей DO:

Быстрое время отклика и стабильная передача команд: Время отклика ≤ 1 мс позволяет YOKOGAWA F3WD64-3N мгновенно отправлять команды к исполнительным механизмам. В нефтегазовой установке при обнаружении утечки газа модуль передает сигнал на закрытие клапана за 0,8 мс, оператор успевает предотвратить распространение газа и аварию.
Групповая изоляция и защита от повреждений: Каждая группа каналов изолирована, что предотвращает сбои в одной группе от влияния другой. В химическом заводе при коротком замыкании в одном канале (управление насосом охлаждения) остальные 12 каналы продолжают работать, поддерживая управление другими процессами. Дiodы-запираторы защищают модуль от повреждения при неправильном подключении приводов.
Полная интеграция с системой Yokogawa Centum VP: YOKOGAWA F3WD64-3N автоматически синхронизируется с контроллером YOKOGAWA F3CU04-0N при запуске, конфигурация через Engineering Tool занимает не более 15 минут. Инженеры могут быстро назначить функцию каждому каналу (например, “DO1 — включение компрессора”) и запустить тест выхода, не требуя внешнего оборудования.
Устойчивость к промышленным условиям: Работоспособность в диапазоне 0/+60 °C и защита EMC класса EN 61000-6-4 делают YOKOGAWA F3WD64-3N подходящим для влажных химических цехов (влажность до 90%) или жарких энергетических объектов (температура +55 °C) — модуль продолжает стабильно работать, не теряя команд.
Расширенная диагностика и долговечность: Модуль непрерывно отслеживает состояние каждого канала (ток, напряжение, температура) и передаёт данные о деградации ключа или перегрузке в SCADA. При снижении производительности выходного ключа YOKOGAWA F3WD64-3N отправляет предупреждение, операторы успевают заменить модуль до полного выхода из строя, минимизируя время простоя процесса.

Примеры применения YOKOGAWA F3WD64-3N

YOKOGAWA F3WD64-3N находит широкое применение в системах Yokogawa Centum VP:

Нефтегазовая установка (нефтеперерабатывающий завод): В заводе YOKOGAWA F3WD64-3N управляет 10 контакторами приводов шлюзовых клапанов и 6 индикаторов состояния. При получении сигнала от контроллера YOKOGAWA F3CU04-0N модуль отправляет команду на открытие/закрытие клапанов за 0,9 мс, поддерживая стабильность процесса дистилляции нефти (отклонение давления ≤ 0,1%).
Химическая промышленность (производство пластиков): В заводе YOKOGAWA F3WD64-3N управляет 8 реле для включения/отключения реакторов и 8 индикаторов температуры. Фильтры модуля подавляют помехи от смесителей, команды передаются без искажений — операторы быстро регулируют режим реакции, предотвращая образование брака.
Энергетика (малые гидроэлектростанции): В ГЭС YOKOGAWA F3WD64-3N управляет 4 контакторами приводов ворот гидротурбины и 4 индикаторами уровня воды. Модуль обеспечивает стабильную передачу команд, контроллер регулирует скорость ворот, поддерживая мощность генерации ±1% от номинала.

Сравнение с конкурентами

YOKOGAWA F3WD64-3N выгодно отличается от аналогичных модулей DO для DCS от ведущих конкурентов (ABB, Emerson):

Параметр сравнения	YOKOGAWA F3WD64-3N	Аналог ABB (ABB DO810)	Аналог Emerson (Emerson A6730)
Количество каналов	16 (4 группы изоляции)	16 (2 группы изоляции)	4 (индивидуальная изоляция)
Максимальный ток на канал	0,5 А DC	0,3 А DC	0,5 А DC
Время отклика	≤ 1 мс	≤ 2 мс	≤ 1,5 мс
SIL сертификация	SIL 2	SIL 2	SIL 1
Совместимость	Yokogawa Centum VP	ABB Symphony Plus	Emerson DeltaV DCS

Этот сравнение подтверждает, что YOKOGAWA F3WD64-3N предлагает большее количество групп изоляции, быстрее время отклика и полную адаптацию к системам Yokogawa Centum VP. Для существующих пользователей Centum VP он превосходит конкурентов по надежности и гибкости в управлении разными исполнительными механизмами.

Рекомендации по выбору и предостережения

Предостережения

Не используйте с несовместимыми DCS: YOKOGAWA F3WD64-3N разработан исключительно для Yokogawa Centum VP — использование с DCS ABB Symphony Plus или Emerson DeltaV приведет к несовместимости и невозможности передачи команд.
Не превышайте максимальный ток на канал: Избегайте подключения нагрузок с током > 0,5 А к одному каналу — это повредит выходной ключ модуля, приведя к сбою в управлении исполнительным механизмом.
Осуществляйте монтаж при отключенном питании: При установке или замене YOKOGAWA F3WD64-3N отключите питание шасси Centum VP — это предотвращает электроудар и повреждение контактов модуля.
Регулярно проверяйте состояние каналов: Каждый месяц проверяйте работоспособность каналов через Yokogawa Centum VP Engineering Tool — неисправные каналы могут привести к неправильной обработке команд, что влияет на безопасность работы оборудования.
