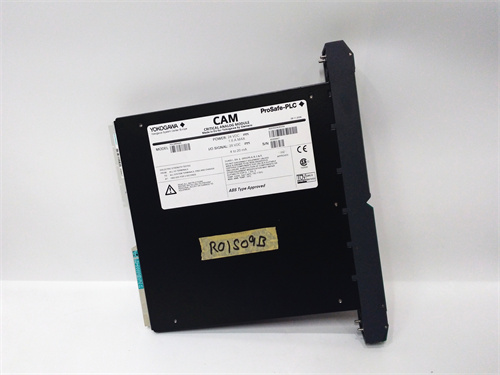

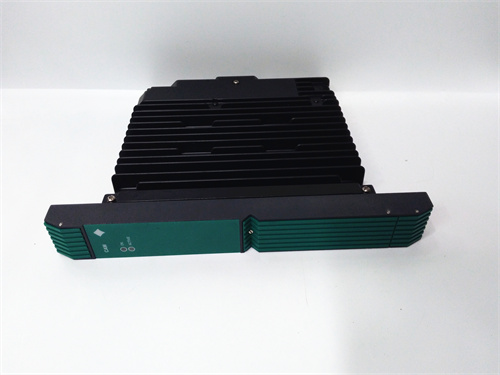

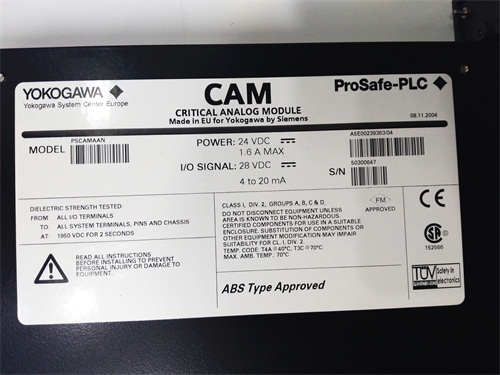

Рассматриваемый компонент — это аналоговый входной модуль для систем распределенного управления процессами (DCS) YOKOGAWA PSCAMAAN компании Yokogawa, предназначенный для интеграции в платформу ProSafe-RS (система безопасности) и точного сбора аналоговых сигналов от промышленных датчиков в критических отраслях (нефтегаз, химия, ядерная энергетика). Ссылка на техническую документацию и детальную информацию о YOKOGAWA PSCAMAAN (в качестве примера, пока не предоставлена фактическая ссылка) — [ссылка на YOKOGAWA PSCAMAAN].
Описание продукта
YOKOGAWA PSCAMAAN представляет собой высоконадежный аналоговый входной модуль с 8 независимыми каналами, разработанный для измерения стандартных промышленных сигналов 4–20 мА (ток) и 0–10 В (напряжение) от датчиков давления, температуры, уровня и концентрации. Модуль YOKOGAWA PSCAMAAN является ключевым элементом системы безопасности ProSafe-RS, что означает его соответствие требованиям сертификации SIL 3 (IEC 61508/61511) — критично для объектов, где отказ оборудования может привести к катастрофе (например, утечке токсичных веществ или взрыву).
Благодаря 16-битному аналого-цифровому преобразователю (АЦП) и двойной электрической изоляции YOKOGAWA PSCAMAAN обеспечивает точность измерения ±0.1% от полного диапазона и защиту каналов от электромагнитных помех (EMC) и перепадов напряжения. Также YOKOGAWA PSCAMAAN имеет встроенную функцию самодиагностики в реальном времени: он автоматически проверяет состояние каждого канала (обрыв кабеля, короткое замыкание, искажение сигнала) и внутренние компоненты ( цепь питания, микросхемы), передавая коды ошибок в контроллер ProSafe-RS — это позволяет операторам быстро локализовать проблемы без остановки критического процесса.
Ключевой особенностью YOKOGAWA PSCAMAAN является полная совместимость с архитектурой ProSafe-RS: он подключается к шине модулей через стандартный интерфейс, не требует дополнительной настройки драйверов, и синхронизируется с другими модулями системы безопасности (DI, DO, логические модули) для формирования защитных логических цепей. При правильной интеграции YOKOGAWA PSCAMAAN эффективно собирает данные для мониторинга опасных процессов, например, он измеряет концентрацию газа в реакторной установке или уровень расплавленного металла в сталеплавильной печи, передавая достоверную информацию для принятия защитных решений.
Параметры продукта
- Тип устройства: Аналоговый входной модуль (AI) для системы безопасности Yokogawa ProSafe-RS
- Количество каналов: 8 независимых аналоговых входов
- Поддерживаемые сигналы:
- Ток: 4–20 мА (двухпроводной/четырехпроводной датчик)
- Напряжение: 0–10 В DC
- Характеристики измерения:
- Разрешение АЦП: 16 бит
- Точность: ±0.1% от полного диапазона (F.S.) при 25 °C
- Задержка реакции: ≤100 мс
- Линейность: ≤0.05% F.S.
- Безопасные характеристики:
- Сертификация: SIL 3 (IEC 61508, IEC 61511), сертифицирован TÜV
- Средняя вероятность отказа (PFDavg): ≤1×10⁻⁷ на год (для одного канала)
- Электрические характеристики:
- Изоляция: 2 кВ переменного тока между каналами, 5 кВ переменного тока между модулем и землей
- Защита EMC: Соответствует EN 61326-1 (категория 3 — промышленные среды с сильными помехам)
- Условия эксплуатации:
- Температурный диапазон работы: 0 °C до +55 °C
- Влажность: ≤85% (без конденсации)
- Вибрация: ≤5 Гц (продолжительная), ≤50 Гц (кратковременная)
- Питание:
- Напряжение: 24 В DC (из шкафа ProSafe-RS, две независимые цепи питания)
- Потребляемый ток: ≤150 мА (при номинальной нагрузке)
- Монтаж: Для шкафов модулей ProSafe-RS (стандартное модульное крепление)
- Сертификация: IEC 61508 SIL 3, IEC 61511 SIL 3, UL 508, CE, ATEX (для опасных зон)
Преимущества и особенности
- Совместимость с SIL 3: Сертификация SIL 3 делает YOKOGAWA PSCAMAAN подходящим для критических систем безопасности, где требуется максимальный уровень надежности.
- Высокая точность и стабильность: 16-битное АЦП и ±0.1% точность гарантируютmicromachines измерения сигналов, даже в условиях сильных помех.
- Постоянная самодиагностика: Реал-time проверка каналов и компонентов позволяет выявлять деградацию оборудования на ранней стадии, предотвращая сбои.
- Интеграция с ProSafe-RS: Стандартная совместимость с системой Yokogawa упрощает внедрение и снижает риск ошибок в конфигурации защитных логик.
Примеры применения в отраслях
- Нефтегазовая отрасль: На газоперерабатывающих заводах YOKOGAWA PSCAMAAN измеряет давление в высоконапорных трубопроводах (сигнал 4–20 мА) — данные передаются в контроллер ProSafe-RS, который при превышении критического давления автоматически закрывает аварийные клапаны, предотвращая разрыв трубопровода.
- Химическая промышленность: В реакторных установках с токсичными реагентами модуль измеряет концентрацию вредных газов (сигнал 0–10 В) — при превышении допустимых уровней система активирует системы вентиляции и подачу нейтрализующих растворов.
- Ядерная энергетика: В атомных электростанциях YOKOGAWA PSCAMAAN собирает данные о температуре охлаждающей воды реактора (4–20 мА) — при отклонении температуры выше допустимого диапазона контроллер запускает дополнительные системы охлаждения, снижая риск перегрева ядра.
- Химическая нефтепереработка: В перегонных колоннах модуль измеряет уровень сырья (4–20 мА) — при достижении максимального уровня сигнал передается в контроллер, который останавливает подачу сырья, предотвращая переполнение и выбросы.
Сравнение с конкурентами
| Параметр | YOKOGAWA PSCAMAAN | Конкурентный модуль (Siemens S7-400F AI 8x13bit) |
|---|---|---|
| Сертификация SIL | SIL 3 (IEC 61508/61511) | SIL 2 (требует дополнительных модулей для SIL 3) |
| Точность измерения | ±0.1% F.S. | ±0.3% F.S. (ниже, не дляmicromachines процессов) |
| Разрешение АЦП | 16 бит | 13 бит (меньше детализации сигнала) |
| Изоляция каналов | 2 кВ переменного тока | 1 кВ переменного тока (меньше защиты от помех) |
| Совместимость с системами | Полная с ProSafe-RS | Только с Siemens S7-F (ограниченная) |
Итог: YOKOGAWA PSCAMAAN превосходит конкурентов по уровню безопасности (SIL 3), точности измерения и защите от помех, что делает его предпочтительным для систем безопасности Yokogawa ProSafe-RS в критических отраслях.
Советы по подбору и предостережения
Советы по подбору
- Проверьте тип системы безопасности: YOKOGAWA PSCAMAAN работает только с системой Yokogawa ProSafe-RS — для других платформ (например, Siemens S7-F) выбирайте соответствующие модули.
- Определите требуемый уровень SIL: Для объектов, требующих SIL 3 (нефтегаз, ядерная энергетика), модуль является обязательным; для SIL 2 систем можно использовать более простые модели Yokogawa (например, PSCAMAI).
- Рассчитайте количество каналов: Для систем с ≤8 аналоговыми сенсорами модуль подходит идеально; для больших систем используйте несколько YOKOGAWA PSCAMAAN — система ProSafe-RS поддерживает параллельное подключение без конфликтов.
Предостережения
- Монтаж только сертифицированным персоналом: Работы по установке и конфигурации должны выполняться специалистами Yokogawa или авторизованными партнерами — ошибки в подключении могут нарушить защитную логику SIL 3.
- Регулярная калибровка: Каждые 12 месяцев выполняйте калибровку модуля через ПО Yokogawa Centum VP — это поддерживает заявленную точность и соответствие требованиям SIL 3.
- Не изменяйте параметры каналов: Конфигурацию типов сигналов, диапазонов измерения и логики диагностики не изменяйте без согласования с инженерами безопасности — любые изменения могут снизить уровень защиты системы.
