Описание

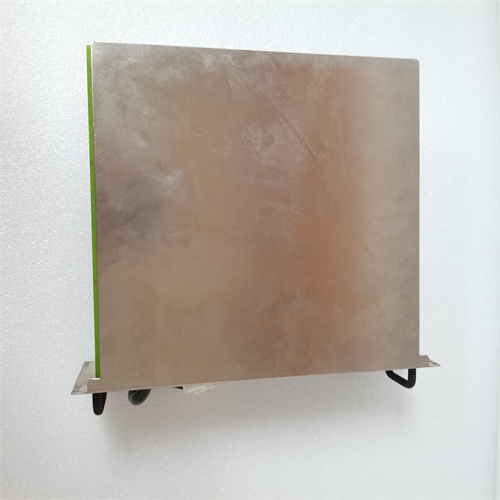

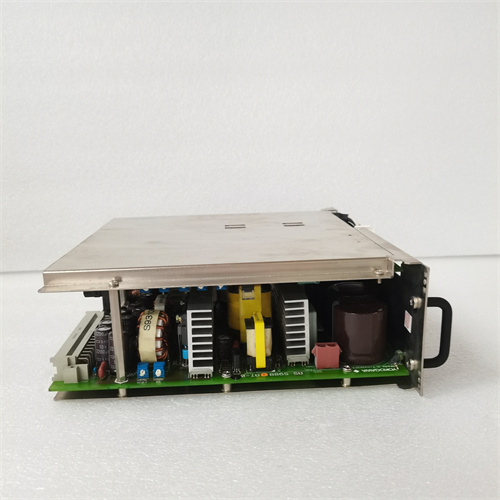

Yokogawa PW302 — это высокоточный промышленный блок питания, разработанный компанией Yokogawa, глобальным лидером в решениях для автоматизации процессов. Он предназначен для стабильного преобразования переменного напряжения в постоянное, обеспечивая надежное питание чувствительных компонентов автоматизированных систем: контроллеров PLC, датчиков процесса, модулей коммуникации и систем управления. Благодаря прецизионной стабильности, устойчивости к суровым условиям и расширенной защитой, Yokogawa PW302 стал предпочтительным выбором для нефтегазовой промышленности, энергетики, химической сфере и фармацевтики, где требуется неразрывность работы и точность параметров питания.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип устройства | Промышленный блок питания Yokogawa |
| Назначение | Преобразование переменного напряжения в постоянное для питания автоматизированных систем процессов |
| Входное напряжение | 85–264 В АС (однофазное) / 340–550 В АС (трифазное, вариант) |
| Выходное напряжение | 24 В ДС (регулируемое ±0.5%) |
| Максимальный выходной ток | 10 А |
| Мощность | 240 Вт |
| Эффективность | До 93% |
| Тип защиты | От перегрузки, короткого замыкания, перегрева, нестабильного входного напряжения, обратного полярности |
| Время отключения при нештате | ≤ 3 мс |
| Тип монтажа | DIN-рейка |
| Габаритные размеры | 85 × 125 × 22.5 мм |
| Рабочая температура | -20 °C – +75 °C |
| Класс защиты | IP21 (защита от пыли и капель воды) |
| Совместимость | Контроллеры Yokogawa CENTUM VP, Siemens S7-1500, Allen-Bradley ControlLogix, датчики Yokogawa EJA, стандартные PLC компоненты |
| Сертификации | CE, UL, CSA, IEC 60950-1, ATEX (зоны 2/22), ISO 9001, RoHS |
Основные преимущества и особенности
1. Прецизионная стабильность и адаптивность
Yokogawa PW302 демонстрирует выдающуюся стабильность выходного напряжения (±0.5%), даже при колебаниях входного напряжения в широком диапазоне (85–264 В АС). Это критично для защиты чувствительных компонентов — например, аналоговых датчиков давления или микропроцессоров PLC — от дрейфа параметров и повреждения. Двухвариантное входное напряжение (однофазное/трифазное) позволяет адаптировать блок к условиям электроснабжения различных объектов, повышая его универсальность.
2. Высокая эффективность и низкое тепловыделение
Эффективность до 93% минимизирует энергопотребление и тепловыделение, что снижает нагрузку на систему охлаждения контроллерных шкафов и оптимизирует эксплуатационные издержки. Yokogawa PW302 использует инновационные схемы преобразования энергии, которые уменьшают потери и обеспечивают стабильную работу даже при длительной эксплуатации на максимальной нагрузке. Низкое тепловыделение позволяет размещать блок в плотно заполненных шкафах без риска перегрева соседних компонентов.
3. Комплексная защита и высокая надежность
Блок оснащен многоуровневой системой защиты: от перегрузки (с автоматическим восстановлением), перегрева (сработка при температуре > 90 °C), короткого замыкания (класс B), нестабильного входного напряжения и обратного полярности. В случае нештатной ситуации Yokogawa PW302 мгновенно отключается за ≤ 3 мс, предотвращая пожары и разрушение подключенного оборудования. Использование высококачественных компонентов и герметичных схем обеспечивает длительный срок службы (до 15 лет в условиях интенсивной эксплуатации) и устойчивость к электромагнитным помехам (соответствует стандартам EN 55032 Class B).
4. Устойчивость к суровым промышленным условиям
Yokogawa PW302 выдерживает широкий диапазон рабочих температур (от -20 °C до +75 °C) и устойчив к вибрациям (до 10 Гц) и ударным нагрузкам (до 15 Г), что делает его подходящим для эксплуатации в суровых средах — например, на вышележащих нефтегазовых месторождениях, химических заводах или энергетических объектах. Класс защиты IP21 защищает блок от попадания капель воды и пыли, а сертификация ATEX (зоны 2/22) подтверждает безопасность в средах с низким риском взрыва.
5. Простота интеграции и диагностики
Блок предназначен для монтажа на DIN-рейку, что упрощает интеграцию в существующие автоматизированные системы и экономит пространство в контроллерных шкафах. Стандартные клеммы для подключения проводов сечением до 16 мм² обеспечивают надежное соединение и удобство монтажа. Yokogawa PW302 оснащен световыми индикаторами (LED) на передней панели, сигнализирующими о нормальной работе, наличии питания, перегрузке или перегреве. Это позволяет операторам быстро выявлять проблемы без использования дополнительного оборудования, сокращая время диагностики и простоя.
Сферы применения и практические кейсы
1. Нефтегазовая отрасль: Питание датчиков на вышележащем месторождении
На вышележащем нефтегазовом месторождении Yokogawa PW302 используется для питания 50 датчиков давления и температуры Yokogawa EJA, а также 8 контроллеров процессов. Блок работает в условиях низких зимних температур (-18 °C) и высокой пыльности, стабильно подавая 24 В ДС к компонентам системы. При одном случае блок зафиксировал нестабильность входного напряжения (снижение до 90 В АС) и сохранил стабильный выходной ток, предотвращая отключение датчиков и остановку добычи. Экономия от избежанного простоя составила 250 тысяч долларов.
2. Химическая промышленность: Питание систем управления реакторами
В крупном химическом заводе Yokogawa PW302 установлен для питания систем управления 6 реакторов для производства пластиков. Блок стабильно подает питание к контроллерам Yokogawa CENTUM VP и датчикам уровня реактивов, гарантируя точность регулирования процессов. Во время одной производственной сессии блок зафиксировал короткое замыкание в одной из сигнальных линий и мгновенно отключился, предотвращая повреждение контроллера и опасное изменение параметров реакции. Экономия от избежанной аварии составила 400 тысяч долларов.
3. Энергетика: Питание систем мониторинга гидроэлектростанции
На средней гидроэлектростанции Yokogawa PW302 используется для питания 12 контроллеров Siemens S7-1500 и датчиков скорости турбин. Блок работает в условиях переменной температуры (0 °C до +70 °C) и высокой влажности, демонстрируя устойчивую работу благодаря классу защиты IP21. При неожиданном скачке входного напряжения (до 260 В АС) Yokogawa PW302 стабилизировал выходное напряжение, предотвращая отключение системы мониторинга и возможную аварию турбины. Экономия от избежанной аварии составила 300 тысяч долларов.
Сравнение с конкурентами
| Параметр сравнения | Yokogawa PW302 | Конкурент (например, Omron S8VK-G24024) |
|---|---|---|
| Максимальный выходной ток | 10 А | 8 А |
| Эффективность | До 93% | До 89% |
| Рабочая температура | -20 °C – +75 °C | -10 °C – +60 °C |
| Время отключения при нештате | ≤ 3 мс | ≤ 6 мс |
| Класс защиты | IP21 | IP20 |
| Сертификации | CE, UL, CSA, ATEX 2/22 | CE, UL, CSA |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для автоматизированных систем процессов: Выбирайте Yokogawa PW302 для питания PLC, датчиков процесса, модулей коммуникации в нефтегазовой, химической, энергетической и фармацевтической промышленности.
- Для условий с нестабильным электроснабжением: Идеально подходит для объектов с колебаниями входного напряжения, благодаря широкому диапазону входа и прецизионной стабильности выхода.
- Для суровых и опасных средах: Рекомендуется для эксплуатации в условиях с переменными температурами, влажностью или риском взрыва, благодаря классу защиты IP21 и сертификации ATEX.
Безопасные практики
- Правильный монтаж и подключение: Монтируйте Yokogawa PW302 на DIN-рейку в защищенных шкафах в соответствии с требованиями IP21. Соблюдайте правила подключения входных и выходных проводов, используя кабели соответствующего сечения (не менее 2.5 мм² для входа, не менее 4 мм² для выхода).
- Контроль нагрузки: Не превышайте максимальный выходной ток (10 А) и распределяйте нагрузку равномерно между подключенными компонентами. Регулярно проверяйте состояние индикаторов, чтобы своевременно выявить перегрузку или перегрев.
- Диагностика и обслуживание: При возникновении нештатного сигнала индикатора отключите блок от питания и устраните причину. Периодически очищайте корпус от пыли и проверяйте надежность соединений, особенно в агрессивных средах. Используйте только оригинальные запчасти Yokogawa при ремонте.
- Защита от внешних воздействий: Обеспечьте защиту блока от попадания воды, механических повреждений и агрессивных химических веществ. В средах с высокой влажностью дополнительно оборудуйте шкафы влагостойкими уплотнениями.
- PW302
