Описание
Общее описание продукта

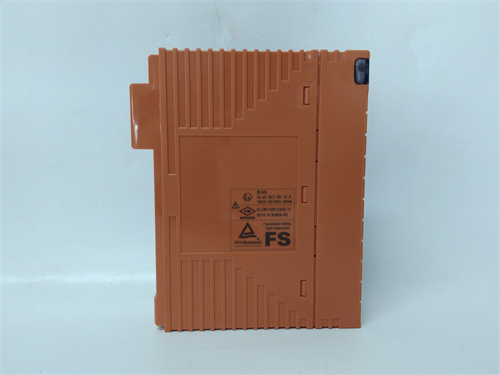

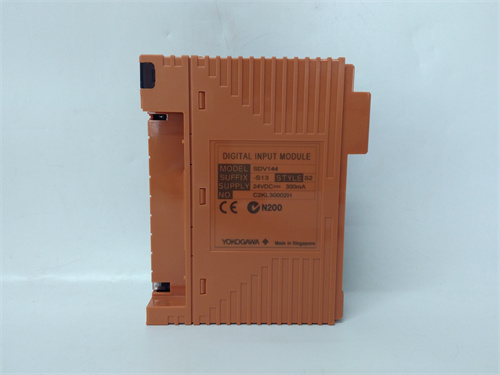

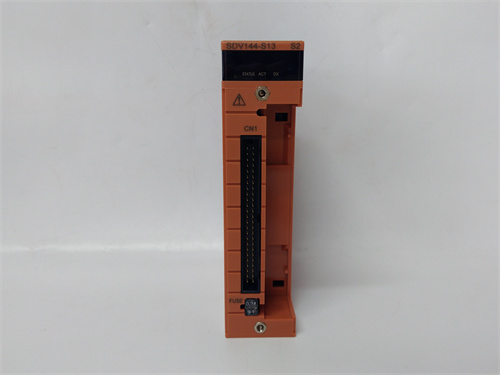

Основным объектом рассмотрения — YOKOGAWA SDV144-S63 (ссылка на продукт: [вставить ссылку]). Это промышленный аналогово-цифровой преобразователь компании Yokogawa, разработанный для точного преобразования аналоговых сигналов (от датчиков температуры, давления, расхода) в цифровой формат и интеграции с системами распределенного контроля (DCS Yokogawa CENTUM VP, ProSafe-RS) и ПЛК. YOKOGAWA SDV144-S63 специализируется на работе в критических промышленных процессах (нефтегаз, химическая промышленность, энергетика), где надежность и точность передачи данных напрямую влияют на безопасность и эффективность производства. Благодаря расширенной диагностике и защите от внешних помех, YOKOGAWA SDV144-S63 гарантирует стабильную работу даже в суровых условиях, а глубокая интеграция с экосистемой Yokogawa упрощает внедрение и обслуживание.
Технические параметры продукта
- Тип устройства: Аналогово-цифровой преобразователь (ADC) с выводом цифровых сигналов в DCS
- Количество каналов: 4 независимых аналоговых входов (дифференциальные)
- Поддерживаемые сигналы: 4–20 мА DC, 0–10 В DC, 0–5 В DC, 热电偶 (типы J, K, T, E, R, S), RTD (Pt100, Pt1000, Ni100) — настраиваемые для каждого канала
- Точность преобразования: ±0,02% от полного диапазона (при 25 °C); температурная дрейф ≤ 30 ppm/°C
- Частота дискретизации: 20 Гц на канал (для сбора данных из быстро меняющихся процессов)
- Изоляция: Галваническая изоляция (2500 В AC) между каналами, 5000 В AC между модулем и DCS
- Рабочая температура: от -20 °C до +60 °C
- Влажность: До 95% (без конденсации)
- Питание: 24 В DC (получается от шейна DCS Yokogawa), потребляемая мощность ≤ 4 Вт
- Габаритные размеры: 90 мм × 120 мм × 32 мм (компактный дизайн для монтажа в шкафах DCS)
- Класс защиты: IP20 (для монтажа в закрытых распределительных щитах безопасной зоны)
- Монтаж: Разъемное крепление к шейну DCS Yokogawa CENTUM VP
- Дополнительные функции: LED-индикаторы состояния каналов и питания, диагностика обрыва кабеля/короткого замыкания, логирование ошибок (последние 500 записей), поддержка обновления прошивки по сети
Преимущества и особенности
- Экстремальная точность преобразования: С точностью ±0,02% и низким температурным дрейфом YOKOGAWA SDV144-S63 идеально подходит для процессов с жесткими требованиями к измерению — например, регулирование концентрации реагентов в химических реакторах или температуры пара в турбинах ТЭЦ. Это исключает искажения данных, которые могли бы привести к неверным решениям операторов или аварийным ситуациям.
- Строгая защита от помех и перепадов напряжения: Галваническая изоляция 5000 В AC между модулем и DCS защищает дорогостоящее оборудование контроля от молниевых разрядов, электромагнитных помех от мощного электрооборудования и перепадов напряжения в промышленных сетях. Это критично для удаленных объектов (например, морские добычные платформы), где риск внешних помех повышен.
- Глубокая интеграция с DCS Yokogawa: YOKOGAWA SDV144-S63 автоматически распознается системами CENTUM VP и ProSafe-RS, и его конфигурация осуществляется через стандартное ПО Yokogawa Exaopc. Поддерживает передачу диагностических данных в реальном времени, что позволяет операторам быстро локализовать проблемы (например, поврежденный кабель к термопаре) без разборки щита.
- Расширенная диагностика и надежность: Модуль автоматически обнаруживает обрыв кабеля, короткое замыкание или выход сигнала за пределы допустимого диапазона, отправляя сигналы об ошибке в DCS. Это обеспечивает прогнозирующее обслуживание и минимизирует время простоя производства — например, предупреждает остановку реактора при сбое датчика уровня.
- Универсальность в поддержке сигналов: Поддержка всех основных типов аналоговых сигналов (от стандартных 4–20 мА до специфических термопар и RTD) позволяет использовать YOKOGAWA SDV144-S63 для подключения разных датчиков в одном шкафу, сокращая количество оборудования и упрощая монтаж.
Случаи применения в отраслях
- Нефтегазовая промышленность (нефтепереработка): YOKOGAWA SDV144-S63 преобразует сигналы от датчиков давления в колоннах ректификации (4–20 мА) и температурных датчиков (термопары типа K) в цифровой формат, передавая данные в DCS CENTUM VP. Точность ±0,02% гарантирует, что давление и температура регулируются с ошибкой не более 0,1%, предотвращая перегрузку колонн и снижение качества бензина или мазута.
- Химическая промышленность (производство полиэтилена): Модуль обрабатывает сигналы от датчиков концентрации мономеров (0–10 В DC) и уровня жидкости в реакторах (RTD Pt100), передавая их в систему безопасности ProSafe-RS. Диагностика обрыва кабеля предупреждает остановку реактора при сбое датчика, защищая дорогостоящее оборудование и сырье.
- Электроэнергетика (атомные электростанции): YOKOGAWA SDV144-S63 преобразует сигналы от датчиков температуры охлаждающей воды (термопары типа R) и уровня топлива (4–20 мА) в цифровые данные для DCS CENTUM VP. Высокая изоляция 5000 В AC защищает модуль от помех от реактора, а точность измерения гарантирует безопасную эксплуатацию агрегата.
- Фармацевтика (производство лекарств): Модуль контролирует температуру сушилок (RTD Pt100) и концентрацию растворов (4–20 мА сигналы от аналитических датчиков), обеспечивая соответствие параметров стандартам ГМП. Точность ±0,02% предотвращает брак лекарств из-за нестабильных условий процесса.
Сравнение с конкурентами
В таблице ниже представлено сравнение YOKOGAWA SDV144-S63 с аналогичными аналогово-цифровыми преобразователями:
| Параметр | YOKOGAWA SDV144-S63 | Siemens S7-1500 SM 331 (6ES7331-7NF10-0AB0) | Emerson DeltaV KJ3222X1-BA1 |
|---|---|---|---|
| Количество каналов | 4 (дифференциальные) | 8 (单端 /дифференциальные) | 4 (дифференциальные) |
| Точность преобразования | ±0,02% | ±0,1% | ±0,05% |
| Изоляция (модуль/система) | 5000 В AC | 2500 В AC | 2000 В AC |
| Совместимость с DCS | Yokogawa CENTUM VP/ProSafe-RS | Siemens PCS 7 | Emerson DeltaV |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В, 热电偶，RTD | 4–20 мА, 0–10 В, RTD | 4–20 мА |
| Цена (примерная) | Высокая | Средняя | Высокая |
Ключевые различия: YOKOGAWA SDV144-S63 выделяется исключительной точностью (±0,02%), более высокой изоляцией и поддержкой термопар — критически важными для высокоточных процессов в нефтегазе и энергетике. Siemens модуль имеет больше каналов, но низкую точность и ограниченную поддержку термодатчиков, а Emerson DeltaV — только поддержку 4–20 мА, что делает его менее универсальным. Для пользователей экосистемы Yokogawa модуль становится неоспоримым выбором благодаря native-интеграции.
Советы по выбору
- Определите тип используемых датчиков: Если проект включает термопары или RTD (например, в энергетике или химической промышленности), YOKOGAWA SDV144-S63 — идеальный выбор. Для простых систем с только 4–20 мА сигналами можно рассмотреть более экономичные модели.
- Проверьте совместимость с DCS: Для систем Yokogawa CENTUM VP/ProSafe-RS модуль интегрируется автоматически. Для других DCS (например, Siemens PCS 7) лучше выбрать брендовые преобразователи, так как native-совместимость не гарантируется.
- Оцените требования к точности: Для процессов, где допустимая ошибка ≤ 0,05% (например, фармацевтика, атомная энергетика), YOKOGAWA SDV144-S63 с ±0,02% подходит лучше, чем модули с более низкой точностью.
- Учтите условия эксплуатации: В цехах с сильными электромагнитными помехами или риском молниевых разрядов (например, морские объекты) высокая изоляция 5000 В AC YOKOGAWA SDV144-S63 критически важна. Для обычных условий можно выбрать модули с изоляцией 2000–2500 В AC.
Меры предосторожности
- Соблюдайте правила подключения термопар и RTD: При подключении термопар строго соблюдайте полярность и используйте кабели соответствующего типа (например, медно-никелевые для типа K). Для RTD используйте четырехпроводное соединение, чтобы компенсировать падение напряжения на длинных кабелях — неправильное подключение приведет к искажениям сигнала YOKOGAWA SDV144-S63.
- Отключите питание DCS при монтаже: Перед подключением модуля к шейну или заменой кабелей отключите источник питания DCS — это предотвращает риск электротравмы и повреждения шейна или модуля.
- Используйте экранированные кабели: Для длинных кабелей (более 100 м) используйте экранированные витые пары, подключая экран только с одной стороны (к земле DCS). Это увеличивает устойчивость к электромагнитным помехам и сохраняет точность преобразования.
- Регулярно выполняйте калибровку: Каждый год выполняйте калибровку через ПО Yokogawa Exaopc — это компенсирует температурную дрейф и сохраняет точность ±0,02%. Пропуск калибровки может привести к постепенному снижению качества данных и нарушению требований к процессу.
- При замене используйте только оригинальные модули: Неоригинальные аналоги YOKOGAWA SDV144-S63 не соответствуют требованиям к точности и изоляции, могут привести к искажению данных или повреждению DCS, что увеличивает риск аварий.
